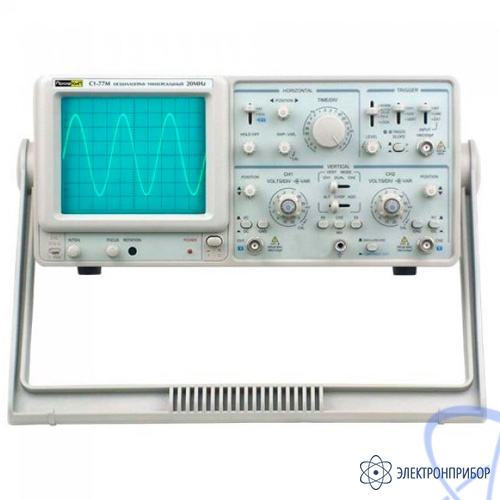

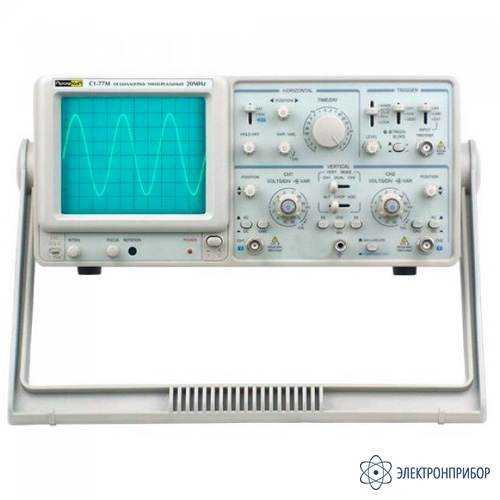

ПрофКиП С1-77М — осциллограф универсальный

Назначение осциллографа универсального ПрофКиП С1-77М:

Осциллограф универсальный ПрофКиП С1-77М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-77М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности осциллографа универсального ПрофКиП С1-77М:

Количество каналов: 2;

Полоса пропускания: 0 МГц … 20 МГц;

ЭЛТ: 6 дюймов (8 х 10 дел);

Расширенная чувствительность по вертикали: до 20 В /дел;

ТВ-синхронизация, режим Y-X;

Масштабирование развертки: х 10;

Автоматическая синхронизация, фиксация уровня.

Технические характеристики осциллографа универсального ПрофКиП С1-77М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5); х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход); 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход); 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс; х5: ≤ 50 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел; ~ 50 мс /дел при масштабировании
Точность	±3%; ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5%; ±10% при масштабировании
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
Вход усилителя	Закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (5 Гц … 10 МГц)	1 дел (CH1, CH2); 2.0 дел (ALT); 200 мВ (EXT)
Чувствительность (10 МГц … 20 МГц)	1.5 дел (CH1, CH2); 3.0 дел (ALT); 300 мВ (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала	1
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 145 х 450 мм
Вес	8 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-77М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
