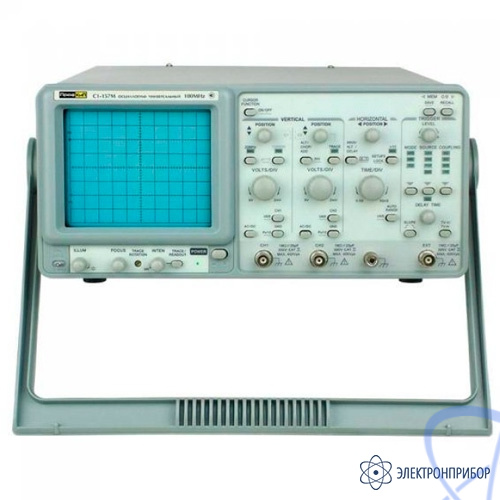

| Тип |
Прямоугольный, 6 дюймов |
| Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение |
16 кВ |
| Яркость |
Непрерывно регулируемая на передней панели |
| Чувствительность |
5 В |
| Максимальное входное напряжение |
30 В при 1 кГц |
| Полоса пропускания |
5 МГц |
| Чувствительность |
2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5) |
| Полоса пропускания (-3 дБ) |
0 МГц … 100 МГц;
0 МГц … 20 МГц (при 2 мВ /дел) |
| Время нарастания |
3.5 нс;
17.5 нс (при 2 мВ /дел) |
| Максимальное входное напряжение |
400 В при 1 кГц |
| Входной импеданс |
Открытый (DC), закрытый (АС), заземленный (GND) |
| Входной импеданс |
1 МОм ±2% / 25 пФ |
| Режим работы |
Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Режим работы |
Основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B)) |
| Коэффициент развертки А (MAIN) |
50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL) |
| Коэффициент развертки B (DELAY) |
50 нс /дел … 50 мс /дел |
| Время задержки |
1 мкс … 5 с |
| Дрожание задержки |
1:20000 |
| Режим |
Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации |
Канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT) |
| Вход усилителя |
Закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR) |
| Полярность синхронизации |
«+» или «-» или полярность ТВ-синхронизации |
| ТВ-синхронизация |
ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Режим работы |
AUTO |
NORM |
TV |
| Частота |
10 Гц … 20 МГц;
20 МГц … 100 МГц |
DC … 20 МГц;
20 МГц … 100 МГц |
Синхросигнал |
| INT |
0.35 дел;
1.5 дел |
0.35 дел;
1.5 дел |
1 дел |
| EXT |
50 мВ;
150 мВ |
50 мВ;
150 мВ |
200 мВпик-пик |
| Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение |
300 В при 1 кГц |
| Режим работы |
Ось X: CH1, CH2, EXT;
ось Y: CH1, CH2, CH1 + CH2 |
| Чувствительность |
2 мВ /дел … 5 В /дел ±3%;
EXT: 0.1 В /дел ±5% |
| Частотный диапазон X-входа |
500 кГц |
| Сдвиг фазы |
≤3° (50 кГц) |
| Напряжение |
Примерно 25 мВ на 50 Ом |
| Частотный отклик |
~ 10 МГц |
| Курсорные измерения |
ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ |
| Разрешение |
1 /100 дел |
| Эффективный диапазон |
±3 дел (по вертикали);
±4 дел (по горизонтали) |
| Настройка индикации |
По вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN;
по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO;
синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9 |
| ВРЕМЯ /ДЕЛ авто диапазон |
Установлен |
| Панель установки «сохранение /воспроизведение» |
10 настроек |
| Панель установки фиксации |
Установлен |
| Форма сигнала |
Положительный меандр |
| Частота |
1 кГц |
| Выходное напряжение |
2 Впик-пик ±2% |
| Питание |
110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры |
310 х 150 х 455 мм |
| Вес |
9 кг |
