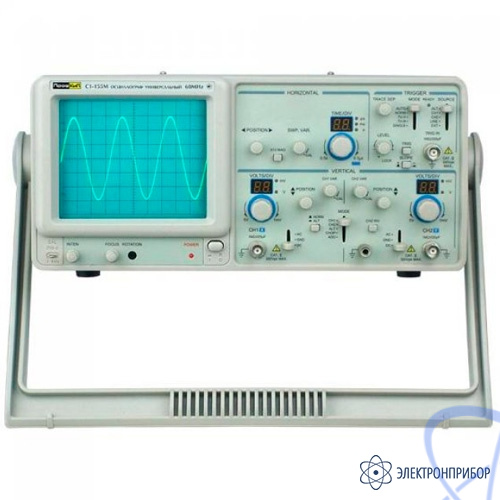

ПрофКиП С1-155М — осциллограф универсальный

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

62854

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение осциллографа универсального ПрофКиП С1-155М:

Осциллограф универсальный ПрофКиП С1-155М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-155М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Осциллограф универсальный ПрофКиП С1-155М имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.

Особенности осциллографа универсального ПрофКиП С1-155М:

Количество каналов: 2;
Полоса пропускания: 0 МГц … 60 МГц;
ЭЛТ: 6 дюймов (8 х 10 дел);
Технология поверхностного монтажа;
ТВ-синхронизация;
ALT функция запуска;
Выходной сигнал: ось Z, канал 1 (CH1);
Масштабирование развертки: х 10.

Технические характеристики осциллографа универсального ПрофКиП С1-155М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	12 кВ
Интенсивность и фокусировка	Непрерывно регулируемые на передней панели
Ротация луча	регулируется на передней панели
Канал вертикального отклонения
Чувствительность	1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)
Регулировка коэффициента	≥ 2.5:1
Полоса пропускания (-3 дБ) х1	0 МГц … 60 МГц (открытый вход); 10 Гц … 60 МГц (закрытый вход)
Время нарастания	≤5.83 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение	400 В при 1 кГц
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.1 мкс /дел … 0.1 с /дел
Точность	±3%; ±5% при масштабировании
Регулировка коэффициента	≥ 2.5:1
Масштабирование развертки	х 10
Максимальный коэффициент развертки	10 нс /дел
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2); 2.0 дел (ALT); 0.2 дел (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2); 3.0 дел (ALT); 0.8 дел (EXT); ТВ-синхронизация > 1дел или 1 В (EXT)
Чувствительность (20 МГц … 60 МГц)	2.0 дел (CH1, CH2); 3.0 дел (ALT); 0.8 дел (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	300 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Ось Z
Чувствительность	5 Впик-пик
Полярность	Отрицательная
Входной импеданс	47 кОм
Используемый частотный диапазон	~ 2 МГц
Максимальное входное напряжение	30 В при 1 кГц
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
Габаритные размеры	316 х 132 х 410 мм
Вес	7.8 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-155М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
