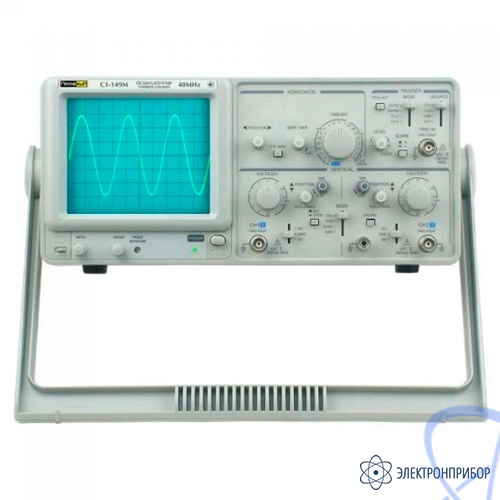

ПрофКиП С1-149М — осциллограф универсальный

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

62839

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение осциллографа универсального ПрофКиП С1-149М:

Осциллограф универсальный ПрофКиП С1-149М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 40 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКиП С1-149М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.

Особенности осциллографа универсального ПрофКиП С1-149М:

Количество каналов: 2;
Полоса пропускания: 0 МГц … 40 МГц;
ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
Высокая чувствительность по вертикали: до 20 В /дел;
ALT функция запуска;
Выходной сигнал: ось Z, канал 1 (CH1);
ТВ-синхронизация, режим Y-X;
Масштабирование развертки: х 10;
Встроенный 6-разрядный частотомер.

Технические характеристики осциллографа универсального ПрофКиП С1-149М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	12 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Y-ATT	Переключатель
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов); х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1	0 МГц … 40 МГц (открытый вход); 10 Гц … 40 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход); 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 8.75 нс; х5: ≤ 25 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел; 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3%; ±5% при масштабировании
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5%; ±10% при масштабировании
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	Закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2); 2.0 дел (ALT); 200 мВ (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2); 3.0 дел (ALT); 800 мВ (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала	1
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 150 х 455 мм
Вес	8 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-149М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
