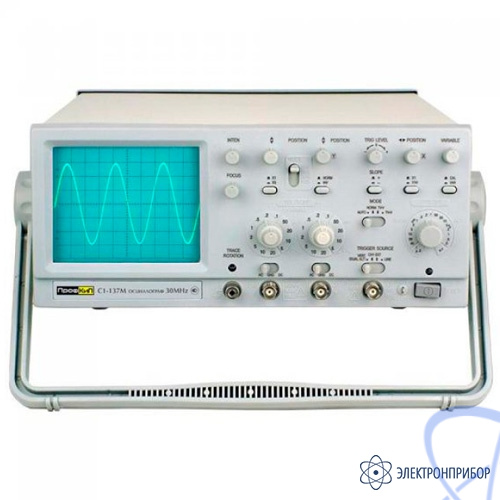

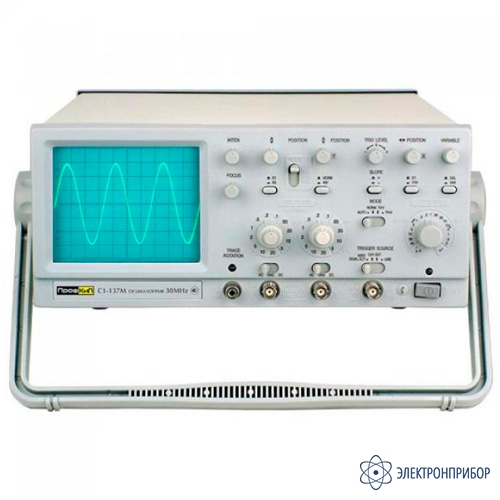

ПрофКиП С1-137М — осциллограф универсальный

Назначение осциллографа универсального ПрофКиП С1-137М:

Осциллограф универсальный ПрофКиП С1-137М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-137М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Высокая чувствительность осциллографа универсального ПрофКиП С1-137М позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.

Особенности осциллографа универсального ПрофКиП С1-137М:

Количество каналов: 2;

Полоса пропускания: 0 МГц … 30 МГц;

ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);

Высокая чувствительность: 1 мВ /дел;

Широкий диапазон по вертикали: 20 В /дел;

ТВ-синхронизация;

Выходной сигнал: ось Z, канал 1 (CH1)

Технические характеристики осциллографа универсального ПрофКиП С1-137М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	12 кВ
Интенсивность и фокусировка	Непрерывно регулируемые на передней панели
Ротация луча	Регулируется на передней панели
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5); х5: 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))
Регулировка коэффициента	≥ 2.5:1
Полоса пропускания (-3 дБ) х1	0 МГц … 30 МГц (открытый вход); 10 Гц … 30 МГц (закрытый вход)
Время нарастания	≤ 12 нс
Входной импеданс	~ 1 МОм ±3% /30 пФ ±5 пФ
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение	400 В при 1 кГц
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Выходной сигнал канала 1 (CH1)	25 мВ /дел, 50 Ом; 20 Гц … 10 МГц (-3 дБ)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.2 с /дел (19 диапазонов, шаг 1-2-5)
Точность	±3%; ±5% при масштабировании
Регулировка коэффициента	≥ 2.5:1
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации	Канал 1 + канал 2 (VERT), канал 1 (CH1), внешний (EXT), сеть (LINE)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (10 Гц … 10 МГц)	0.5 дел (ALT); 0.2 дел (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (10 МГц … 20 МГц)	1.5 дел (ALT); 0.8 дел (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (20 МГц … 30 МГц)	1.5 дел (ALT); 0.8 дел (EXT); ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Вход	Ось X: CH1; ось Y: CH2
Чувствительность	5 мВ /дел … 20 В /дел ±5%; 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))
Частотный диапазон X-входа	1 МГц
Сдвиг фазы	≤3° (50 кГц)
Ось Z
Чувствительность	5 Впик-пик
Полярность	Отрицательная
Входной импеданс	20 кОм...30 кОм
Используемый частотный диапазон	~ 2 МГц
Максимальное входное напряжение	30 В при 1 кГц
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	0.5 Впик-пик ±2%
Общие характеристики
Питание	110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
Габаритные размеры	316 х 132 х 410 мм
Вес	7.8 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-137М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
