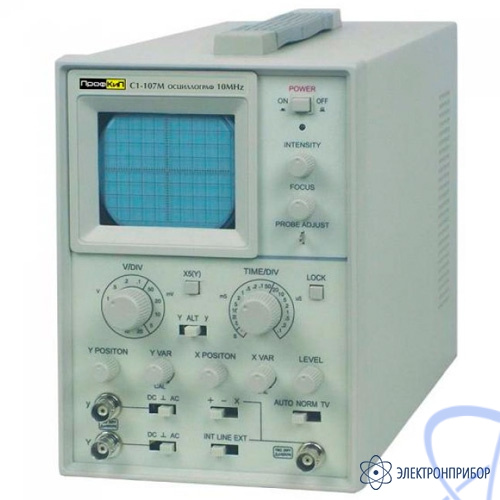

ПрофКиП С1-107М — осциллограф универсальный

Производитель

Артикул

62807

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение осциллографа универсального ПрофКиП С1-107М:

Осциллограф универсальный ПрофКиП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.

Особенности осциллографа универсального ПрофКиП С1-107М:

Количество каналов: 2;
Полоса пропускания: 0 МГц … 10 МГц;
ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
ТВ-синхронизация, режим X-Y;
Масштабирование канала Y: х5;
Простота в эксплуатации;
Высокая производительность.

Технические характеристики осциллографа универсального ПрофКиП С1-107М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Круглая, 3 дюйма
Экспозиционная площадь	8 х 10 дел (1 дел = 6 мм)
Ускоряющее напряжение	1.3 кВ
Канал вертикального отклонения
Чувствительность	5 мВ /дел … 5 В /дел ±3%; Y х5
Полоса пропускания	0 МГц … 10 МГц (открытый вход); 10 Гц … 10 МГц (закрытый вход)
Максимальное входное напряжение	400 В
Вход усилителя	Открытый (DC), закрытый (АС)
Входной импеданс	1 МОм ±3% /30 пФ ±5 пФ
Регулировка коэффициента	2.5:1
Канал горизонтального отклонения
Коэффициент развертки	0.1 мкс /дел … 1 с/дел ±3%
Регулировка коэффициента	2.5:1
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации	Внутренний (INT), сеть (LINE), внешний (EXT)
Полярность синхронизации	«+» или «-»
Чувствительность	1 дел (INT); 0.3 В (EXT); 2 дел (TV)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	160 В
Режим X-Y
Чувствительность	0.5 В /дел (X); 5 мВ /дел … 5 В /дел (Y)
Частотный диапазон X-входа	0 МГц … 1 МГц (DC); 10 Гц … 1 МГц (AC)
Сдвиг фазы	≤3° (50 кГц)
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц ±2%
Выходное напряжение	0,5 Впик-пик ±2%
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	140 х 196 х 290 мм
Вес	3 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-107М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
