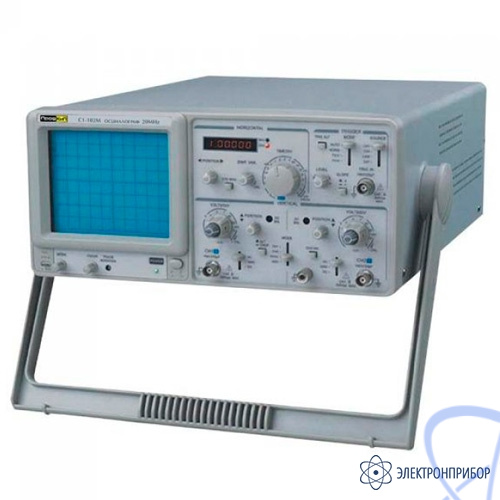

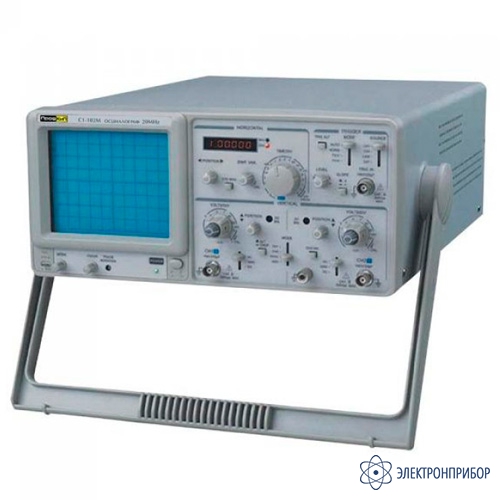

ПрофКиП С1-102М — осциллограф универсальный

Назначение осциллографа универсального ПрофКиП С1-102М:

Осциллограф универсальный ПрофКиП С1-102М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Область применения осциллографа универсального ПрофКиП С1-102М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.

Особенности осциллографа универсального ПрофКиП С1-102М:

Количество каналов: 2;

Полоса пропускания: 0 МГц … 20 МГц;

ЭЛТ: 6 дюймов (8 х 10 дел);

ТВ-синхронизация, режим Y-X;

Масштабирование развертки: х 10;

Отключаемая функция автоматического выбора уровня запуска;

Встроенный 6-разрядный частотомер.

Технические характеристики осциллографа универсального ПрофКиП С1-102М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 6 см)
Ускоряющее напряжение	2 кВ
Z-вход
Входной сопротивление	~47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Чувствительность	5 мВ /дел … 5 В /дел ±3%
Полоса пропускания (-3 дБ)	0 МГц … 20 МГц (открытый вход); 10 Гц … 20 МГц (закрытый вход)
Время нарастания	≤ 17.5 нс
Входной импеданс	~ 1МОм /25 пФ
Максимальное входное напряжение	400 В
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел; 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3%; ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5%; ±10% при масштабировании
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
Синхронизация	Блокировка уровня синхронизации
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	Закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2); 2.0 дел (ALT); 200 мВ (EXT); ТВ-синхронизация > 1дел или 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2); 3.0 дел (ALT); 800 мВ (EXT); ТВ-синхронизация > 1дел или 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала	1
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Коэффициент	В пределах 48:52
Выходное напряжение	2 Впик-пик ±2%
Выходной импеданс	1 кОм
Частотомер
Разрядность	6-разрядный
Частотный диапазон	10 Гц … 20 МГц
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 150 х 455 мм
Вес	8 кг

№	Наименование	Количество
1	Осциллограф универсальный ПрофКиП С1-102М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
