| Тип |

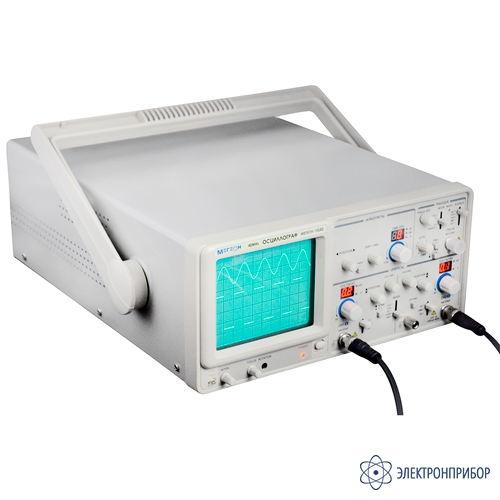

Аналоговый |
| Чувствительность |
1 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
| Погрешность |
±3 % |
| Плавная регулировка |
Перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания |
0...40 МГц |
| Время нарастания |
не более 8,8 нс |
| Входное сопротивление и емкость |
1 МОм С= 25пФ |
| Режимы работы |
СН1: только канал 1,
СН2: только канал 2,
ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно,
ADD: алгебраическое сложение каналов 1 и 2 |
| Частота коммутации каналов в режиме «CHOP» |
~ 250 кГц |
| Режимы работы входов |
АС: закрытый вход,
DC: открытый вход,
GND: Вход усилителя отключается от источника сигнала и соединяется с корпусом |
| Максимальное входное напряжение |
30 В (DC + АС пик: частота не более 1 кГц);
При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В |
| Коэффициент ослабления сигнала между каналами CH1 и CH2 (диапазон 5 мВ/дел) |
не менее 50 |
| Параметры сигнала на выходе «SIGNAL OUTPUT» |
20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц) |
| Смещение положения луча канала CH2 при включении инверсии |
Изменение соотношения реальных точек меньше 1 дел. |
| Источники сигналов синхронизации |
VERT — синхронизация по сигналам каналов CH1 и CH2,
CH1 — синхронизация от Канала 1,
CH2 — синхронизация от канала 2,
LINE — синхронизация от сети питания,
EXT — синхронизация от внешнего источника, подключенного к разъему «TRIG IN» |
| Полярность сигнала для синхронизации |
+ /- |
| Чувствительность |
10 Гц ~ 2 МГц:0.5 дел; TRIG. ALT: 2 дел; ЕХТ:0.2 В
2 МГц ~ 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
20 МГц ~ 40 МГц: 2 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
TV: импульсом синхронизации более чем 1,5 дел (на входе TRIG IN 1В) |
| Режимы работы синхронизации |
Ждущая,
Автоматическая,
TV-V,
TV-H,
Одиночная |
| Вход «TRIG IN» |
1 МОм, 25 пФ,
30 В (DC + АС пик), АС: Частота не выше 1 кГц |
| Коэффициенты развертки |
100 нс ~ 0,5 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Погрешность |
±3 % |
| Плавная регулировка |
Обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки |
10 раз |
| Изменение положения при включении Х10 |
±10 % |
| Линейность |
±5 %, х10 ±10% |
| Полоса пропускания |
DС ~ 500 кГц |
| Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более |
3° |
| Чувствительность |
5 В TTL |
| Ширина полосы |
DC - 1 МГц |
| Входное сопротивление |
10 кОм |
| Максимальное входное напряжение |
50 В (DC + АС пик), АС частота, не более 1 кГц |
| Форма сигнала |
Меандр положительной полярности |
| Частота |
1 кГц ±2% |
| Амплитуда |
2 В ±2% |
| Выходное сопротивление |
1 кОм |
| Цвет и длительность свечения |
Зеленый, среднее послесвечение |
| Рабочая часть экрана |
8x10 дел (1 дел = 10 мм) |
| Поворот луча |
Электронная регулировка с передней панели |
| Параметры питающей сети |
Напряжение 230 В ±15% |
| Номинальная мощность потребления |
35 Вт (40 ВА) |
| Условия хранения |
от -20 до + 60 °С, при максимальной влажности не более 80 % |
| Условия эксплуатации |
Температура: от 5 до 40° С
Относительная влажность: от 20 до 60% |
| Габаритные размеры (ВхШхГ) |
150мм х 310мм х 455 мм |
| Вес изделия без соединительных кабелей, не более, кг |
8 |
| Вес изделия в заводской упаковке, не более, кг |
9,2 |
