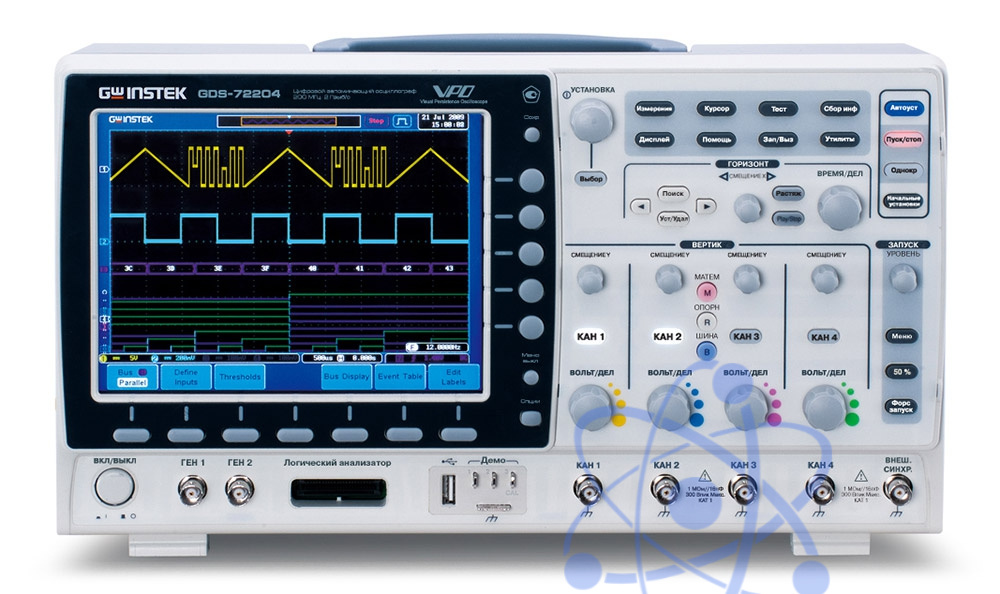

GDS-72204 — осциллограф цифровой запоминающий

GDS-72204 — осциллограф цифровой запоминающий

GDS-72204 — осциллограф цифровой запоминающий


Производитель:
GW Instek
Гарантия:
36 мес.
Межповерочный интервал:
24 мес.
Реестр ГСИ РК:
до 10.01.2024 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Особенности осциллографа цифрового запоминающего GDS-72204

  • Количество каналов 4
  • Полоса пропускания 200 МГц
  • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
  • Объем памяти 1 МБ на канал (2 МБ – при объединении)
  • Режим сегментированной памяти
  • Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
  • 28 видов автоматических измерений, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функций математики: сложение, вычитание, умножение, деление
  • Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
  • Цифровой фильтр с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Синхронизация по длительности импульса и ТВ
  • Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
  • Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256)
  • Память: 20 осциллограмм, 20 профилей настроек
  • Вывод данных на печать (поддержка PictBrige)
  • Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
  • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
  • Выход для подключения внешнего монитора (SVGA)
  • Два слота на задней панели для установки опций
  • Русифицированное меню, 3 года гарантии

Технические характеристики осциллографа цифрового запоминающего GDS-72204:

Параметр Значение
Канал вертикального отклонения
Число каналов 4
Полоса пропускания (-3 дБ) 0…200 МГц
Огранич. полосы пропуск. 20, 100 МГц
Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность уст. Коткл. ± 3%
Время нарастания ≤ 1,75 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Максимальное входное напряжение 300 В (DC+AС пик), Кат I
Математика +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,002 %
Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
Эквивалентная частота дискретизации 100 ГГц (для периодического сигнала)
Интерполяция Sin X / X
Длина записи 1 МБ на канал (2 МБ при объединении каналов)
Пиковый детектор 2 нс
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения
Функции ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
По горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Функциональный генератор (опция DS2-FGN)
Формы выходного сигнала Синус, меандр, треугольник
Диапазон частот 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)
Разрешение 0,1 Гц
Регулировка скважности 20%~80% (только меандр)
Выходной уровень 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)
Пост. смещение +/-1 В (на 50 Ом)
Дополнительные возможности
Интерфейс USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
Встроенный flash диск 64 МБ
Слоты для установки опций 2 шт (на задней панели)
Логический анализатор I2C, SPI*, UART (опция)
Частота дискретизации 500 МГц
Полоса пропускания 200 МГц
Длина памяти до 2 МБ/канал
Число каналов 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА
Синхронизация По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
Порог срабатывания TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
Макс. входное напряжение ± 40 В
Максимальное напряжение ± 500 мВ
Входное сопротивление 101 кОм/ 8 пФ
Вертикальное разрешение 1 бит
Общие данные
ЖК-дисплей Цветной (TFT) SVGA, диагональ 20 см, 8 ??10 дел (разреш. 800 х 600)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры 380 х 220 х 145 мм
Масса 4,2 кг
Наименование Количество
1. Осциллограф цифровой запоминающий GDS-72204 1
2. Шнур питания 1
3. Делитель 1:1/1:10 2
4. Руководство по эксплуатации 1
