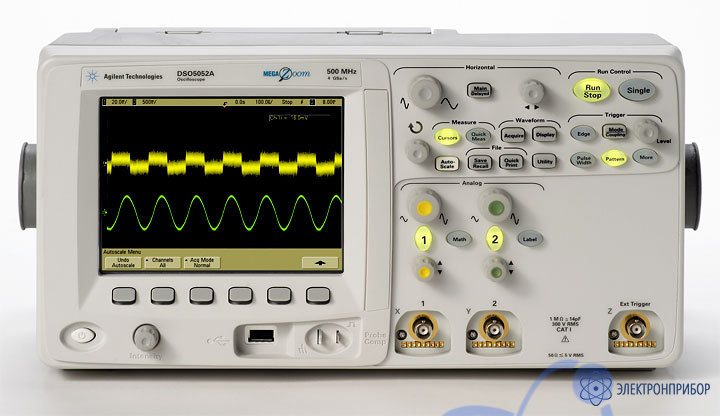

Особенности осциллографа DSO5052A
- Память глубиной 8 Мвыб. увеличивает вероятность обнаружения причинно-следственных связей разных событий за один цикл сбора данных
- Высокая частота дискретизации в течение продолжительного времени захвата сигналов благодаря глубокой памяти
- Благодаря скорости обновления до 100 000 осциллограмм/c (в 100 раз быстрее, чем у аналогичных осциллографов на рынке) вероятность захвата импульсных помех стала выше
- Удобное подключение и быстрая передача данных в ПК с использованием интерфейсов USB, LAN или GPIB — в стандартной комплектации
- Соответствие классу С стандарта LXI
Функции осциллографа DSO5052A
- Режим высокого разрешения
Обеспечивает разрешающую способность до 12 бит в реальновременных режимах, снижая уровень помех. Это достигается фильтрацией последовательных выборок данных и отображением отфильтрованных результатов на экране при работе на медленных скоростях развертки (> 10 мкс/дел). - Встроенная оперативная справочная система
Встроенная оперативная справочная система доступна на 11 языках (в том числе, и русском), позволяя пользователю быстро получить ответ, если ему непонятно, как работает та или иная функция. Для этого нужно нажать и удерживать соответствующую клавишу передней панели, после чего на экране всплывет описание функции этой клавиши. - Математические функции, включая БПФ
Математические функции включают вычитание, умножение, интегрирование, дифференцирование, а также БПФ (быстрое преобразование Фурье). - Обнаружение пиков
Возможность обнаружения пиков 250 пс в моделях с полосой пропускания 500 МГц, 500 пс ' в моделях с полосой пропускания 300 МГц и 1 нс - в моделях с полосой пропускания 100 МГц поможет пользователю обнаружить короткие глитчи. - Интерфейс AutoProbe
Автоматически устанавливает коэффициенты деления пробников и обеспечивает питание для отдельных активных пробников Infiniium, включая дифференциальный активный пробник 1130A семейства InfiniiMax с полосой 1,5 ГГц и несимметричный активный пробник 1156A с полосой 1,5 ГГц. - 5-разрядный аппаратный частотомер
Измеряет частоту до полосы пропускания прибора. - Порт Trig Out (выход сигнала запуска)
Обеспечивает простой способ синхронизации осциллографа с другими измерительными приборами. Рекомендуется использовать порт Trig Out для подключения осциллографа к частотомеру с целью более точных измерений частоты, либо для перекрестного запуска других приборов. - Функция Autoscale (автонастройка)
Выводит на экран все активные сигналы и автоматически устанавливает органы управления вертикальным и горизонтальным каналами, а также условия запуска для их наилучшего отображения. - 23 автоматических измерения
При нажатии клавиши QuickMeas вызываются результаты последних четырех выбранных измерений. Курсоры автоматически отслеживают самое последнее выбранное измерение. - Запуск по сигналам стандартов HDTV/EDTV
Осциллографы серии 5000 поддерживают аналоговый запуск для стандартов 1080i, 1080p, 720p и 480p, а также стандартные режимы видеозапуска: по любой строке внутри поля, по всем полям, по всем строкам, по четным или нечетным полям видеосигналов NTSC, SECAM, PAL и PAL-M. - Простая процедура обновления программного обеспечения
Системное программное обеспечение хранится во флэш-ППЗУ, которое можно легко перезаписать, используя встроенный порт USB или LAN. Последние версии системного программного обеспечения и программы IntuiLink Data Capture могут быть загружены с сайта компании.
Интерфейсы осциллографа DSO5052A
- 2 порта USB хоста (для внешних запоминающих устройств и принтеров); один порт расположен на передней панели, второй - на задней панели
- 1 порт USB устройства для высокоскоростного обмена данными с ПК
- Порт локальной сети (LAN) 10/100 Mбит/c для подключения к Internet/Intranet
- GPIB для упрощения интеграции в существующие испытательные системы
- Выход XGA Out для внешних мониторов и проекторов
