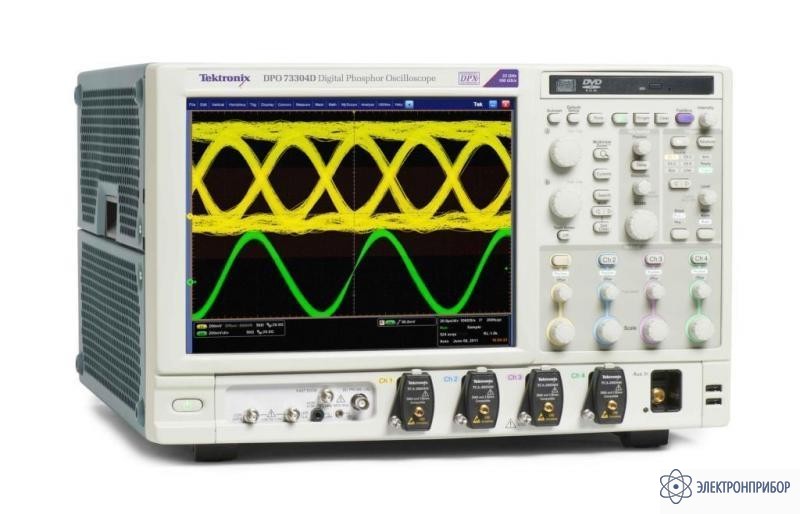

Особенности цифрового осциллографа DSA72504D
- Цифровой осциллограф на 25 ГГц (DSP)
- 4 канала (50 Ом, TekConnect)
- скорость нарастания 12 пс (20%-80%)
- дискрет. 8 бит (5,5 эфф.) в реальном времени до 50 ГГц на всех каналах (до 100 Гвыб/с по двум каналам)
- память 31 МБ/канал (опц. -до 250 МБ/канал)
- вертикальный шум 0,58%
- мин. шумовой джиттер < 250 фс (RMS)
- DPO/DPX- захват до 300000 осц/с на каждом канале одновр.
- цв.сенсорный XGA-дисплей 30 см
- развертка 10мВ-0.5В/дел. и 10пс/дел - 1000с/дел.
- Pinpoint-синхронизация (более 1400 режимов)
- Visual Trigger
- запуск по паттерну и телекоммуникационным сигналам (опция)
- аппаратное восстановление тактовой частоты (опция)
- БПФ
- 53 а/измерений
- статистика и гистограммы
- статистика и гистограммы
- настраиваемый интерфейс MyScope
- WindowsXP/ПК: HDD, CDRW, GPIB, USB, LAN, RS232
- видеовыход
Новый осциллограф Tektronix DSA72504D содержит множество технических новшеств, касающихся цифровой обработки сигналов, которая дает ряд преимуществ всей системе регистрации данных, улучшая частотную и фазовую характеристики, согласование каналов, параметры системы пробников, соотношение сигнал-шум и другие основные параметры. Значительные усилия были направлены на разработку методов цифровой обработки сигналов, которые дополняют присущие прибору возможности.
