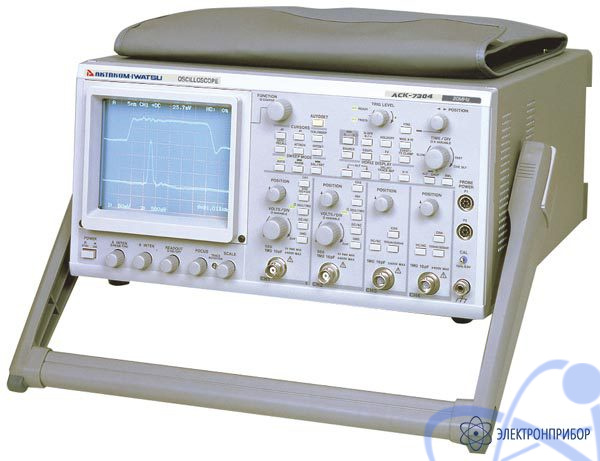

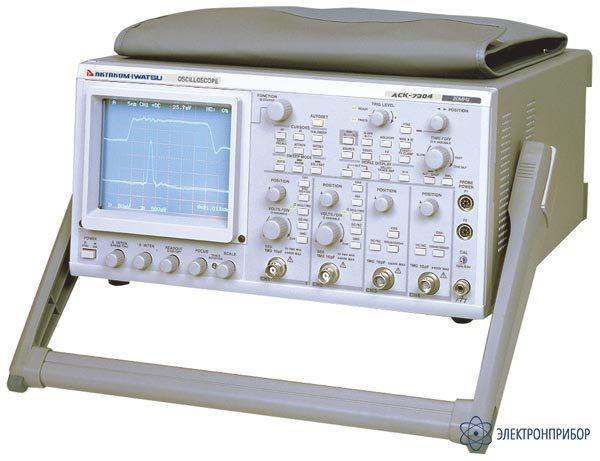

АСК-7304 — осциллограф аналоговый - купить в Казахстане, цены

Назначение аналогового осциллографа АСК-7304:

Универсальный широкополосный аналоговый осциллограф высокого класса для исследования, мониторинга и настройки сложных динамических сигналов, ТВ- и радиоизмерений АСК-7304: 300 МГц, 4 канала, 10 линий развертки, встроенный 5-разрядный частотомер, ЭЛТ — яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами, функция смещения по напряжению (К1, К2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей, TV/HDTV–синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV, развертка А и В с задержкой, захват пьедестала ТВ-сигнала, быстродействующая функция автоустановки, курсорные измерения, питание для активных или токовых пробников, питание ~100-240 В / 50-400 Гц / 120 Вт, габариты 160х320х420 мм, вес 8.5 кг.

Особенности аналогового осциллографа АСК-7304:

300 МГц, 4 канала, 10 линий развертки;

Встроенный 5-разрядный частотомер;

ЭЛТ – яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами;

Функция смещения по напряжению (CH1, CH2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей;

TV/HDTV-синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV;

Захват пьедестала ТВ-сигнала;

Быстродействующая функция автоустановки;

Курсорные измерения;

Питание для активных или токовых пробников.

Технические характеристики аналогового осциллографа АСК-7304:

Параметр	Значения
Электронно-лучевая трубка
Форма	6-дюймовая, прямоугольная с подсветкой шкалы
Рабочая область	8x10 дел (1 дел = 10 мм)
Ускоряющее напряжение	Прибл. 20 кВ
Вертикальная система отклонения луча (ось Y)
Вертикальный режим	CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)
CH1, CH2
Чувствительность	2 мВ/дел ... 5 В/дел (с шагом 1-2-5)
Плавная настройка	2 мВ/дел ... 12.5 В/дел. плавная регулировка
Точность	± 2%
Полоса пропускания (-3 дБ)	0 ... 300 МГц
Ограничение полосы (фильтр)	0 ... 20 МГц
Время нарастания (расчетное)	875 пс
Время задержки сигнала	20 нс или более (на экране)
Режимы входов	AC (закрытый), DC (открытый), GND (заземл.)
Вх. импеданс	1 МОм ± 1.5% 16 пФ ±2 пФ 50 Ом ± 1%
Макс. входное напряжение	1 МОм-вход: ±400 В (DC + AC от пика до пика) 50 Ом-вход: 5 В RMS
КСВН	1.35 или менее
Напряжение смещения	± 1 В (при 2 ... 50 мВ/дел) ± 10 В (при 0.1 ... 0.5 В/дел) ± 100 В (при 1 ... 5 В/дел)
Переключение полярности	Только Канал 2
Автоопознование пробников	1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
CH3, CH4
Чувствительность	100 мВ/дел, 500 мВ/дел
Точность	± 3%
Полоса пропускания (-3 дБ)	0 ... 300 МГц
Режимы ввода	AC, DC
Вх. импеданс	1 МОм ± 1.5% 16 пФ ± 3 пФ
Макс. входное напряжение	± 400 В (DC + AC от пика до пика)
Автоопознование пробников	1:1, 10:1, 100:1
Синхронизация
A-синхронизация
Режимы запуска	ФРОНТ, TV
Источник	VERT, CH1, CH2, CH3, CH4, Сеть
Режимы входов запуска	AC, DC, ВЧ-фильтр, НЧ-фильтр
Наклон	+, –
Чувствительность	0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц) 1.5 дел (при 100 ... 400 МГц)
B-синхронизация
Источник	CH1, CH2, CH3, CH4
Режимы входа запуска	AC, DC, ФНЧ, ФВЧ
Наклон	+, –
Чувствительность	0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц)
ТВ-синхронизация
Стандарты	NTSC, PAL (SECAM)
Режимы	TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
NTSC	1 H ... 525 H
PAL (SECAM)	1 H ... 625 H
HDTV (ТВЧ)	1 H ... 1125 H
TV захват
Уровень	Между ± 1 дел
Амплитуда сигнала	1.5 ... 8 дел
Запуск по событиям	Счет, Вспышка
Диапазон счета	1 ... 65535
Макс. частота счета	50 МГц
Диапазон времени вспышки	0.15 мкс ... 9.99 с
Автоустановка
Входные каналы	CH1, CH2
Частотный диапазон	50 Гц ... 100 МГц
Горизонтальная отклоняющая система (ось Х)
Отображение (гориз.)	A, ALT, B, X-Y
Развертка A
Режим развертки	АВТО, Нормальная, Одиночная
Скорость развертки	10 нс/дел ... 500 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	1 нс, дел
Время удержания	Варьируемое
Развертка B
Задержка	Задержка запуска, запуск после задержки
Скорость развертки	10 нс/дел ... 20 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	500 пс/дел
Лупа времени	увеличение x10
Диапазон времени задержки	0.2 дел ... 10.2 дел от развертки А
Джиттер задержки	1/20000 при 1 мс/дел от развертки А 500 нс/дел развертки B
Режим X-Y
Ось X	CH1
Чувствительность	Такая же, как CH1
Точность	± 2%
Частотная полоса	0 ... 2 МГц (–3 дБ)
Ось Y	CH1, CH2, CH3, CH4, ADD
Разность фаз	до 3° (0 ... 200 кГц)
Калибровочный сигнал
Форма	Меандр
Частота	1 кГц, ± 0.1%
Скважность	49% ... 51%
Вых. напряжение	0.6 В, ± 1%
Выходной сигнал по CH2
Выходное напряжение	20 мВ/дел, ± 30% (50 Ом - нагрузка)
Полоса частот (–3 дБ)	100 МГц
Выходное сопротивление	50 Ом, ± 20%
Питание пробников
Число разъемов	2
Напряжение	+12 В, –12 В
Z - вход
<Напряжение модуляции/TD>	0.5 В п-п или больше
Полярность	темный — с положительным напряжением, светлый — с отрицательным
Полоса частот	0 ... 5 МГц
Входное сопротивление	5 кОм ± 20%
Макс. вх. напряжение	± 40 В макс
Курсорные измерения
Параметры	разница по времени (Dt), по напряжению (DV)
Частотомер
Разрядность	5-разрядов (источник - A запуск)
Точность	± 0.01%
Диапазон частот	2 Гц ... 300 МГц
Сохранение / Вызов
Количество установок	Макс. 256
Время хранения	Прибл. 30000 ч (при 25 °C)
Питание
Напряжение	AC 100 ... 240 В
Частота	50 ... 400 Гц
Потребляемая мощность	Макс. 120 ВА
Условия эксплуатации/хранения
Температура, при которой гарантируются параметры	+10 ... +35 °C
Предельный температурный диапазон эксплуатации	0 ... +40 °C
Макс. влажность	90% (0 ... 40 °C)
Температура хранения	–20 ... +40 °C
Влажность при хранении	80% (–20 ... +40 °C)

№	Наименование	Количество
1.	Широкополосный аналоговый осциллограф АСК-7304	1
2.	Сетевой провод	1
3.	Пробник	2
4.	Защитная крышка фронтальной панели	1
5.	Предохранитель	2
6.	Сумка для аксессуаров	1
7.	Руководство пользователя	1
