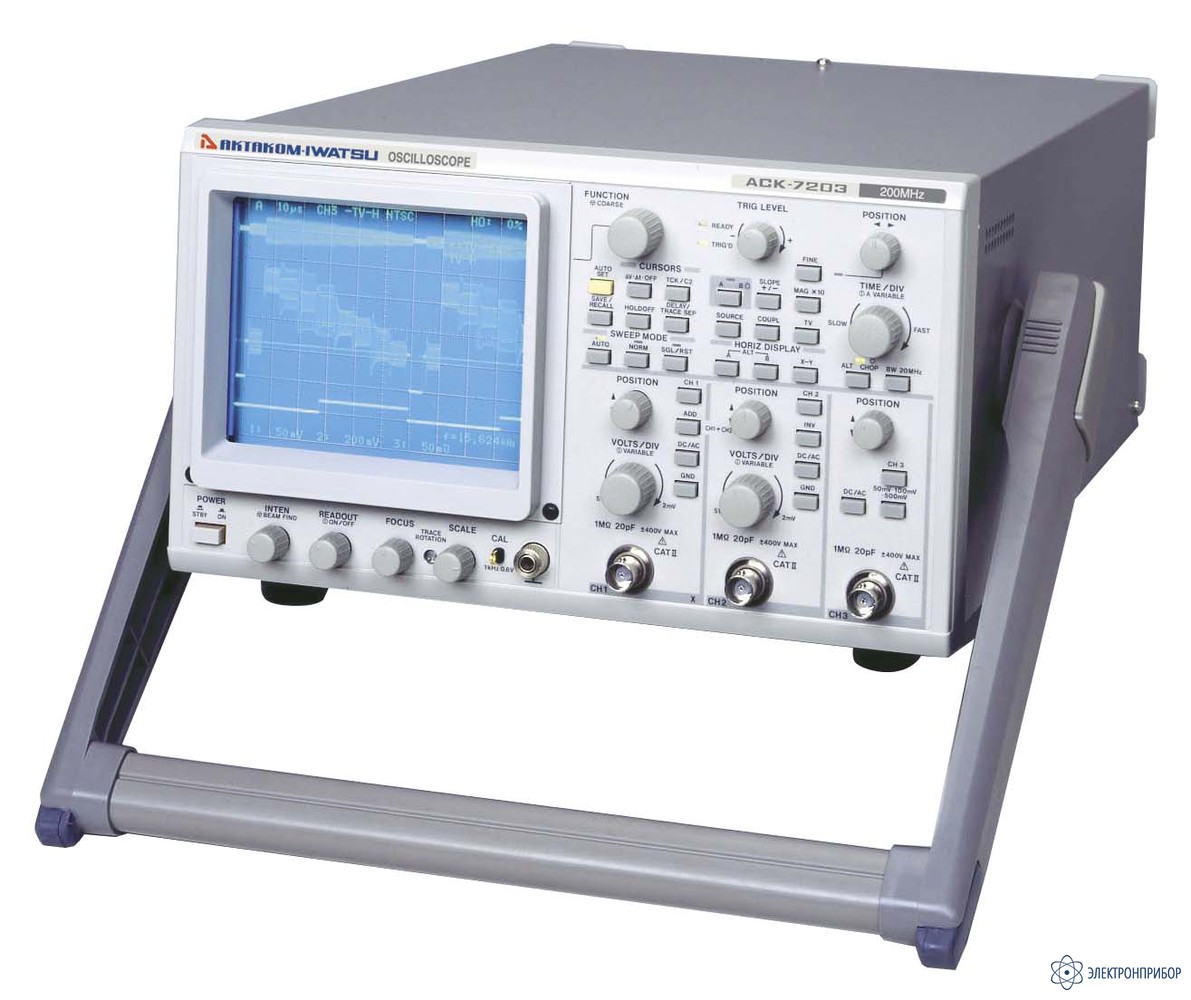

АСК-7203 — осциллограф аналоговый - купить в Казахстане, цены

Назначение аналогового осциллографа АСК-7203:

Универсальный 3 канальный аналоговый осциллограф профессионального уровня для широкого круга применений в т. ч. ТВ-техники АСК-7203: 200 МГц, 3 канала, 8 линий развертки, сохранение/вызов до 32 настроек, развертка А и В (с задержкой), быстродействующая функция автоустановки, полная ТВ-синхронизация PAL (SECAM), NTSC, HDTV (ТВЧ) с выбором кадров и номеров строк, чувствительность от 2 мВ/дел, развертка от 1 нс/дел, 5-разрядный частотомер, курсорные измерения, 3-й канал с чувствительностью 50 мВ, 100 м и 500 мВ/дел, питание ~100-120 В или 200-240 В / 50-400 Гц / 110 Вт, габариты 272х152х410 мм, вес 7.5 кг.

Особенности аналогового осциллографа АСК-7203:

200 МГц, 3 канала, 8 треков;

Сохранение/вызов до 32 настроек;

Быстродействующая функция автоустановки;

Полная ТВ-синхронизация PAL (SECAM), NTSC, HDTV (ТВЧ) с выбором кадров и строк;

Чувствительность от 2 мВ/дел, развертка от 1 нс/дел;

5-разрядный частотомер;

Курсорные измерения;

3–й канал с чувствительностью 50 мВ, 100 мВ и 500 мВ/дел.

Технические характеристики аналогового осциллографа АСК-7203:

Параметр	Значения
Электронно-лучевая трубка
Форма	6-дюймовая, прямоугольная с подсветкой шкалы
Рабочая область	8x10 дел (1 дел = 10 мм)
Ускоряющее напряжение	Прибл. 16 кВ
Вертикальная система отклонения луча (ось Y)
Вертикальный режим	CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)
CH1, CH2
Чувствительность	2 мВ/дел ... 5 В/дел (с шагом 1-2-5)
Плавная настройка	2 мВ/дел ... 12.5 В/дел. плавная регулировка
Точность	± 2%
Полоса пропускания (-3 дБ)	0 ... 200 МГц 0 ... 50 МГц при 2 мВ/дел
Ограничение полосы (фильтр)	0 ... 20 МГц
Время нарастания (расчетное)	1.75 нс
Время задержки сигнала	30 нс или более (на экране)
Режимы входов	AC (закрытый), DC (открытый), GND (заземл.)
Вх. импеданс	1 МОм ± 1.5% 16 пФ ± 2 пФ
Макс. входное напряжение	± 400 В (DC + AC от пика до пика)
Переключение полярности	Только Канал 2
Автоопознование пробников	1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
CH3
Чувствительность	50 мВ/дел, 100 мВ/дел, 500 мВ/дел
Точность	± 3%
Полоса пропускания (-3 дБ)	0 ... 200 МГц
Режимы ввода	AC, DC
Вх. импеданс	1 МОм ± 1.5% 20 пФ ± 3 пФ
Макс. входное напряжение	± 400 В (DC + AC от пика до пика)
Автоопознование пробников	1:1, 10:1, 100:1
Синхронизация
A-синхронизация
Режимы запуска	ФРОНТ, TV
Источник	VERT, CH1, CH2, EXT, Сеть
Режимы входов запуска	AC, DC, ВЧ-фильтр, НЧ-фильтр
Наклон	+, –
Чувствительность	0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц) 1.5 дел (при 100 ... 200 МГц)
B-синхронизация
Источник	CH1, CH2, CH3
Режимы входа запуска	AC, DC, ФНЧ, ФВЧ
Наклон	+, –
Чувствительность	0.4 дел (при 0 ... 10 МГц) 1.0 дел (при 10 ... 100 МГц) 1.5 дел (при 100 ... 200 МГц)
ТВ-синхронизация
Стандарты	NTSC, PAL (SECAM)
Режимы	TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
NTSC	5 H ... 2000 H
PAL (SECAM)	2 H ... 1977 H
Автоустановка
Входные каналы	CH1, CH2
Частотный диапазон	50 Гц ... 50 МГц
Горизонтальная отклоняющая система (ось Х)
Отображение (гориз.)	A, ALT, B, X-Y
Развертка A
Режим развертки	АВТО, Нормальная, Одиночная
Скорость развертки	10 нс/дел ... 500 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	1 нс/дел
Время удержания	Варьируемое
Развертка B
Задержка	Задержка запуска, запуск после задержки
Скорость развертки	10 нс/дел ... 5 мс/дел (с шагом 1-2-5)
Макс. скорость развертки	1 нс/дел
Лупа времени	увеличение x10
Диапазон времени задержки	0.2 дел ... 10.2 дел от развертки А
Джиттер задержки	1/20000 при 1 мс/дел от развертки А 500 нс/дел развертки B
Режим X-Y
Ось X	CH1
Чувствительность	Такая же, как CH1
Точность	± 3%
Частотная полоса	0 ... 2 МГц (–3 дБ)
Ось Y	CH1, CH2, CH3, ADD
Разность фаз	до 3° (0 ... 200 кГц)
Калибровочный сигнал
Форма	Меандр
Частота	1 кГц, ± 0.1%
Скважность	49% ... 51%
Вых. напряжение	0.6 В, ± 1%
Курсорные измерения
Параметры	разница по времени (Dt), по напряжению (DV)
Частотомер
Разрядность	5-разрядов (источник - A запуск)
Точность	± 0.01%
Диапазон частот	2 Гц ... 100 МГц
Сохранение / Вызов
Количество установок	Макс. 32
Время хранения	Прибл. 30000 ч (при 25 °C)
Питание
Напряжение	AC 100 ... 240 В
Частота	50 ... 400 Гц
Потребляемая мощность	Макс. 110 ВА
Условия эксплуатации/хранения
Температура, при которой гарантируются параметры	+10 ... +35 °C
Предельный температурный диапазон эксплуатации	0 ... +40 °C
Макс. влажность	90% (0 ... 40 °C)
Температура хранения	–20 ... +40 °C
Влажность при хранении	80% (–20 ... +40 °C)

Наименование	Количество
Прибор	1
Сетевой провод	1
Пробник	2
Защитная крышка фронтальной панели	1
Предохранитель	2
Руководство пользователя	1
