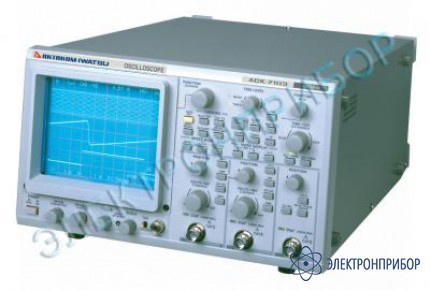

| Форма |
6-дюймовая, прямоугольная с подсветкой шкалы |
| Рабочая область |
8x10 дел (1 дел = 10 мм) |
| Ускоряющее напряжение |
Прибл. 16 кВ |
| Вертикальный режим |
CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%) |
| CH1, CH2 |
| Чувствительность |
2 мВ/дел ... 5 В/дел (с шагом 1-2-5) |
| Плавная настройка |
2 мВ/дел ... 12.5 В/дел. плавная регулировка |
| Точность |
± 2% |
| Полоса пропускания (-3 дБ) |
0 ... 100 МГц
0 ... 50 МГц при 2 мВ/дел |
| Ограничение полосы (фильтр) |
0 ... 20 МГц |
| Время нарастания (расчетное) |
3.5 нс |
| Время задержки сигнала |
30 нс или более (на экране) |
| Режимы входов |
AC (закрытый), DC (открытый), GND (заземл.) |
| Вх. импеданс |
1 МОм ± 1.5%
16 пФ ± 2 пФ |
| Макс. входное напряжение |
± 400 В (DC + AC от пика до пика) |
| Переключение полярности |
Только Канал 2 |
| Автоопознование пробников |
1:1, 10:1, 100:1
(для опциональных пробников с функцией считывания коэф. деления) |
| CH3 |
| Чувствительность |
50 мВ/дел, 100 мВ/дел, 500 мВ/дел |
| Точность |
± 3% |
| Полоса пропускания (-3 дБ) |
0 ... 100 МГц |
| Режимы ввода |
AC, DC |
| Вх. импеданс |
1 МОм ± 1.5%
20 пФ ± 3 пФ |
| Макс. входное напряжение |
± 400 В (DC + AC от пика до пика) |
| Автоопознование пробников |
1:1, 10:1, 100:1
(для опциональных пробников с функцией считывания коэф. деления) |
| A-синхронизация |
| Режимы запуска |
ФРОНТ, TV |
| Источник |
VERT, CH1, CH2, EXT, Сеть |
| Режимы входов запуска |
AC, DC, ВЧ-фильтр, НЧ-фильтр |
| Наклон |
+, – |
| Чувствительность |
0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 0 ... 100 МГц) |
| B-синхронизация |
| Источник |
CH1, CH2, CH3 |
| Режимы входа запуска |
AC, DC, ФНЧ, ФВЧ |
| Наклон |
+, – |
| Чувствительность |
0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 10 ... 100 МГц) |
| ТВ-синхронизация |
| Стандарты |
NTSC, PAL (SECAM) |
| Режимы |
TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H |
| NTSC |
5 H ... 2000 H |
| PAL (SECAM) |
2 H ... 1977 H |
| Автоустановка |
| Входные каналы |
CH1, CH2 |
| Частотный диапазон |
50 Гц ... 50 МГц |
| Отображение (гориз.) |
A, ALT, B, X-Y |
| Развертка A |
| Режим развертки |
АВТО, Нормальная, Одиночная |
| Скорость развертки |
20 нс/дел ... 500 мс/дел (с шагом 1-2-5) |
| Макс. скорость развертки |
2 нс/дел |
| Время удержания |
Варьируемое |
| Развертка B |
| Задержка |
Задержка запуска, запуск после задержки |
| Скорость развертки |
20 нс/дел ... 5 мс/дел (с шагом 1-2-5) |
| Макс. скорость развертки |
2 нс/дел |
| Лупа времени |
увеличение x10 |
| Диапазон времени задержки |
0.2 дел ... 10.2 дел от развертки А |
| Джиттер задержки |
1/20000 при 1 мс/дел от развертки А
500 нс/дел развертки B |
| Ось X |
CH1 |
| Чувствительность |
Такая же, как CH1 |
| Точность |
± 3% |
| Частотная полоса |
0 ... 2 МГц (–3 дБ) |
| Ось Y |
CH1, CH2, CH3, ADD |
| Разность фаз |
до 3° (0 ... 200 кГц) |
| Форма |
Меандр |
| Частота |
1 кГц, ± 0.1% |
| Скважность |
49% ... 51% |
| Вых. напряжение |
0.6 В, ± 1% |
| Параметры |
разница по времени (Dt), по напряжению (DV) |
| Разрядность |
5-разрядов (источник - A запуск) |
| Точность |
± 0.01% |
| Диапазон частот |
2 Гц ... 100 МГц |
| Напряжение |
AC 100 ... 240 В |
| Частота |
50 ... 400 Гц |
| Потребляемая мощность |
Макс. 110 ВА |
| Температура, при которой гарантируются параметры |
+10 ... +35 °C |
| Предельный температурный диапазон эксплуатации |
0 ... +40 °C |
| Макс. влажность |
90% (0 ... 40 °C) |
| Температура хранения |
–20 ... +40 °C |
| Влажность при хранении |
80% (–20 ... +40 °C) |
