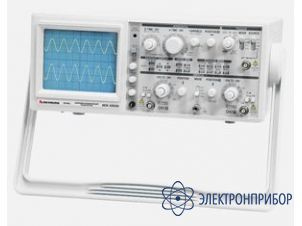

Назначение аналогово-цифрового осциллографа АСК-22020:
Аналогово-цифровой осциллограф АСК-22020: 2 канала, полоса пропускания 20 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,2 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 250 В, время установления 17,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 1 кб/канал, разрешение по горизонтали 100 т. на 1 деление, по вертикали — 25 точ/дел, усреднение, удержание, сортировка, предзапись, одиночный запуск, самописец; дополнительные функции: курсорные измерения, задержка развертки, RS-232, выход на принтер, выход канала 1, Z-вход; питание: 220 В; габариты: 320х140х430 мм; масса 8,5 кг.
Прибор выполнен на более современной элементной базе и отличается от предыдущих моделей улучшенными характеристиками, широким набором функций и современным дизайном. Прибор оснащен высококачественным ЭЛТ с диагональю 152 мм с возможностью автоматической фокусировки луча в зависимости от интенсивности свечения, встроенным калибратором и входом Z-модуляции. Простота, надежность, невысокая стоимость — все это позволяет осциллографу успешно конкурировать с аналогичными отечественными приборами.
Особенности аналогово-цифрового осциллографа АСК-22020:
- Комбинация аналогового осциллографа с цифровой памятью;
- Режим предзаписи;
- Режим самописца;
- Функции суммирования и усреднения до 256 раз;
- Линейная и синусоидальная интерполяция для оптимального отображения импульса или синусоидальных сигналов;
- Возможность растяжки исследуемого сигнала для более детального изучения;
- Отображение на ЭЛТ в цифровом виде напряжения, времени и частоты исследуемого сигнала с помощью курсорных измерений;
- Интерфейс RS-232C;
- Режим X-Y.
