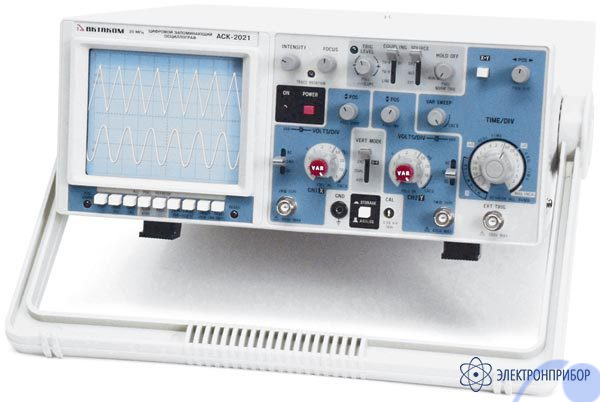

АСК-2021 — осциллограф аналогово-цифровой

Производитель

Гарантия

25 мес

Межповерочный интервал

12 мес

Артикул

21008

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение осциллографа AKTAKOM ACK-2021:

Осциллограф ACK-2021 — лабораторный прибор с превосходными характеристиками. Простота в обращении, и высокая надежность делают осциллограф идеальным прибором для широкого диапазона измерений необходимых в исследованиях, производстве, образовании, и разработке электронных устройств или схем.

Осциллограф двухканальный на 20 МГц AKTAKOM ACK-2021: 2 канала, полоса пропускания 20 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 17,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 2 кб/канал, разрешение по горизонтали 2048 т. на 10 делений, предзапись, одиночный запуск, самописец; дополнительные функции: задержка развертки, выход на принтер; питание: 220; габариты: 324х132х398 мм; масса 8,5 кг.

Аттенюатор каждого канала имеет 10 калиброванных диапазонов, от 5 mV/дел до 5 V/дел. Чувствительность каждого диапазона может быть увеличена в 5 раз. Сигнал канала 2 может быть сложен с сигналом канала 1 напрямую или предварительно проинвертированным.

Технические особенности осциллографа AKTAKOM ACK-2021:

Скорость осуществления выборок: 10 мегавыборок в секунду;
Чувствительность: 5 мВ/дел ... 5 В/дел;
Основная погрешность 3%;
Входное сопротивление 1 МОм;
Входная емкость 25 пФ;
Время установления приблизит. 18 нс;
4 режима работы;
Память 2 Кслова/канал;
Максимальное входное напряжение 400 В;
Аттенюатор на 10 шагов с весовыми значениями 1-2-5;
ЭЛТ - с масштабной сеткой 8 х 10;
Питание 100 ... 240 В переменного тока.

Особенности осциллографа AKTAKOM ACK-2021:

Работа в двухканальном режиме;
Полоса пропускания 20 MГц;
Время нарастания ПХ 18 нс;
Чувствительность 1 mV/деление;
ЭЛТ с высокой яркостью свечения и внутренней шкалой;
Инвертирование сигнала канала 2;
Функция суммирования;
Фильтр синхронизации для TV сигналов;
Независимая синхронизация каналов 1 и 2.

Измеряемые прибором величины:

Измерение напряжения;
Измерение пиковых значений напряжения;
Измерения мгновенных значений напряжения;
Измерение периода и частоты;
Измерение длительности фронта импульса;
Растяжка осциллограммы;
Измерение ам модуляции;
Работа с двумя лучами;
Дифференциальные измерения;
Измерение сдвига фазы;
Сравнение уровней;
Синхронизация от асинхронных входных сигналов;
Обслуживание телевизионных устройств;
Режим x–y;
Синхронизация сложных сигналов;
Измерение частоты.

Технические характеристики осциллографа AKTAKOM ACK-2021:

Параметр	Значения
Вертикальное отклонение
Коэффициент отклонения	от 5 mV/дел до 5V/дел; 10 диапазонов в последовательности 1–2–5
Масштабирование	x5
Погрешность	± 3 % ; ± 5 % при масштабировании
Полоса пропускания	до 20 MHz (-3 dB), до 10 MHz (-3 dB) на диапазоне 1 mV/дел.
Время нарастания (5 делений)	18 ns
Выброс	менее 3 %
Входное сопротивление	1 МW ; 25 pF ± 10 pF
Максимальное входное напряжение	400 V
Режимы работы	CH1, CH2, CH1 и CH2, CH1+ CH2
Частота переключения каналов	примерно 500 kHz
Полярность канала 2	прямая или обратная
Горизонтальное отклонение
Время развертки	от 0,5 s/дел до 0,1 m s/дел; 21 диапазон в последовательности 1–2–5 с плавной регулировкой
Масштабирование	x10
Погрешность	± 3% ; ± 6% при растяжке
Задержка развёртки	регулируемая
Режим X-Y
Входы	канал 1: ось X, канал 2: ось Y
Чувствительность	как для канала 1 и для канала 2
Полоса пропускания	до 2 MHz (–3 dB)
Сдвиг фаз	менее 3° от 0 до 100 kHz
Синхронизация
Источник сигнала	канал 1, канал 2, канал 1 и 2, внешний, сеть
Режим - AC - TV-V - TV-H	Чувствительность 30 Hz – 30 MHz : 2 дел. (внут.); ? 0,5 V (внеш.) 20 Hz – 30 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.) 3 kHz – 100 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.)
Полярность сигнала	“+”, “–”
Вход внешней синхронизации	1 МW, 30 pF. Макс. входное напряжение – 300 V
Цифровое хранение
Объем памяти	2 кБ на канал (10 мкс/дел...0,1 с/дел: 1 кБ на канал)
Скорость выборок	10 000 выборок в секунду
Вертикальное разрешение	8 бит (25 уровней на деление)
Горизонтальное разрешение	2048 точек на 10 делений
Экспандер	x 100
Режимы	Самописец, Предзапись
Общие характеристики
Калибратор	1 kHz ± 10 %, 0,5 V ± 3%
Выход Y (на задней панели) - Выходное напряжение - Выходное сопротивление - Частотный диапазон	50 mV/дел (25 mV/дел на нагрузке 50 Ом) » 50 Ом 20 Hz – 20 MHz, – 3 dB на нагрузке 50 Ом
Питание	110/125/220/240 V ± 10%, 50/60 Hz
Потребляемая мощность	55 W
Условия эксплуатации	10° С – 35° С, влажность 10 – 80 %
Условия хранения	–30° С - +70° С, влажность 10 – 90 %
