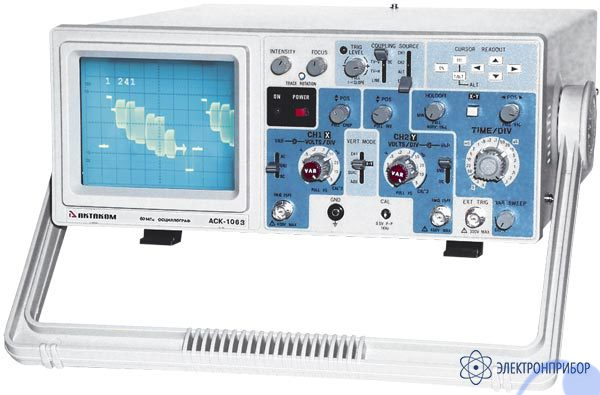

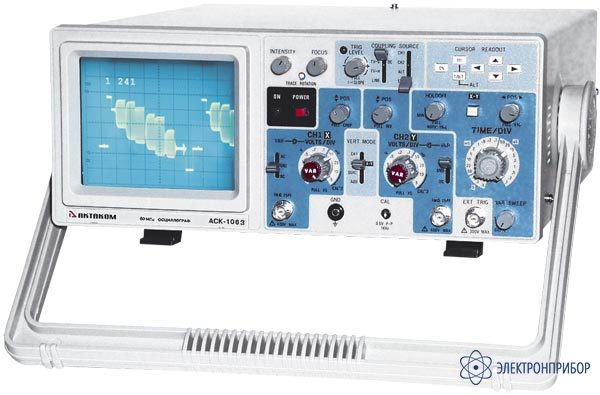

Назначение аналогового осциллографа АСК-1053:
Аналоговый осциллограф с возможностью выделения ТВ строки: 2 канала, полоса пропускания 50 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 400 В, время установления 5,8 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: выделение сигналов яркости, цветности, высокочастотной насадки, любой из 625 строк полного ТВ-сигнала, задержка развертки; питание: 220 В; габариты: 324х132х398 мм; масса 8,5 кг.
2-канальный аналоговый осциллограф предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0 ... 50 МГц путем их визуального наблюдения, а также детального исследования черно-белого и цветного телевизионных сигналов выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата.
Осциллограф предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ, а также данная модель аналогового осциллографа имеет возможность выделение сигналов яркости, цветности, ВЧ насадки, любой из 625 строк полного ТВ сигнала, задержка развертки.
Для исследования телевизионных сигналов обязательным условием является устойчивая синхронизация. Данный прибор может синхронизироваться по строчным и кадровым синхроимпульсам видеосигнала. Запуск устройства выбора телевизионной строки осуществляется от исследуемого телевизионного сигнала при подаче его на вход канала "Канала Б" с уровнем синхроимпульса не менее 25 % от полного размаха сигнала при размере его изображения на экране по вертикали от 2 до 8 дел.
