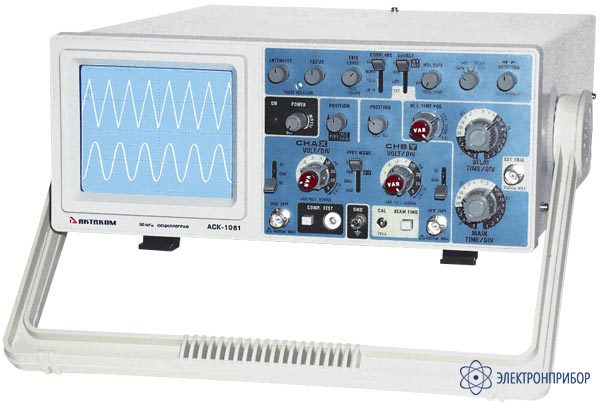

| Тип |
прямоугольная с масштабной сеткой |
| Область индикации |
8 х 10 дел. (1 дел. = 1см) |
| Напряжение системы ускорения |
2,1 кВ |
| Фосфорное покрытие |
типа Р31 |
| Чувствительность |
От 5 мВ/дел до 5 В/дел (режим Х1)
От 1 мВ/дел до 1 В/дел (режим Х5) |
| Аттенюатор |
на 10 шагов с последовательностью 1-2-5 |
| Система верньерной регулировки |
обеспечивает возможность плавного изменения значения
между шагами с перекрытием всего диапазона |
| Погрешность |
+ 3% (режим Х1)
+ 5% (режим Х5) |
| Входное сопротивление |
1 МОм + 2% |
| Входная емкость |
25 пФ + 10 пФ |
| Частотная характеристика |
От 5 мВ до 5В / дел (САL)
От пост.тока до 25 МГц (-3 дБ)
1 мВ/дел (СAL)
От пост. Тока до 12 МГц (-3 дБ) |
| Время установления |
Приблизительно 14 нс |
| СН 1 |
режим работы канала 1, одиночная осциллограмма |
| СН 2 |
режим работы канала 2, одиночная осциллограмма |
| ALT |
дуальная осциллограмма, попеременный режим |
| СHOP |
дуальная осциллограмма, режим манипуляции |
| ADD |
алгебраическая сумма режимов СН 1 + СН 2 |
| Реверс полярности |
(Инвертирование)
Только для канала 2 |
Максимальное значение
напряжения на входе |
400 В пост. тока + пиковое значение
переменного напряжения |
| Максимально допустимая амплитуда |
От пост.тока до 25 МГц - 4 деления
От пост. тока до 15 МГц - 8 делений |
| Режим отклонений в осях координат Х-У |
СН 1 - ось Х
СН 2 - ось У |
| Чувствительность |
Аналогично каналу 2 системы отклонения по вертикали |
| По оси У |
+ 3% |
| По оси Х |
+ 6% |
| Входной импеданс |
То же значение, что и для канала 2 системы отклонения по вертикали |
| Частотная характеристика |
В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ) |
| Разность фаз по осям Х-У |
Приблизительно 3 при 50 кГц |
| Максимальное напряжение на входе |
То же значение, что и для канала 2 системы отклонения по вертикали |
| Скорость осуществления развертки |
От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов |
| Система верньерной регулировки |
обеспечивает возможность плавного изменения значения развертки
между шагами с перекрытием всего диапазона |
| Погрешность |
+ 3% |
| Система растяжки развертки |
10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны) |
| Блокировка |
Регулируется непрерывным образом от обычного режима NORM блокировки до
5-ти кратного увеличения значения, соответствующего указанному обычному режиму |
| Режимы запуска и синхронизации |
| AUTO |
(свободный прогон) или обычный режим NORM |
| Источники подачи входных сигналов |
СН1, СН2, ALT, EXT, LINE |
| Максимальное внешнее напряжение сигнала запуска и синхронизации |
300 В пост.тока + пиковое значение переменного тока |
| Виды сигналов синхронизации |
АС - переменное напряжение в диапазоне от 30Гц до 30МГц
TV H - используется для запуска от импульсов синхронизации по горизонтали
TV V - используется для запуска от импульсов синхронизации по вертикали |
| Внутренняя |
0,5 деления (1 деление при подаче TV-сигнала) |
| Внешняя |
500 мВ |
| Выходной сигнал канала СН 2 |
| Уровень выходного сигнала |
100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом) |
| Ширина полосы пропускания |
20Гц - 25МГц (-3 дБ) |
| Z - модуляция |
Положительный сигнал ТТЛ-логики,
низкий уровень интенсивности сигнала гашения при любом сигнале
интенсивности, высокий уровень непогашенного
сигнала любой интенсивности |
| Напряжение калибровки |
Положительный прямоугольный сигнал с напряжением 2,0 В
(размах) (+ 3%) частотой 1кГц (номинальное значение) |
| Поворот осциллограммы |
Электрическим способом, регулируется органами
управления с передней панели прибора |
| Напряжение |
100, 120, 220, 240 В + 10% |
| Частота |
50 или 60 Гц |
| Потребляемая мощность |
приблизительно 40 Вт |
