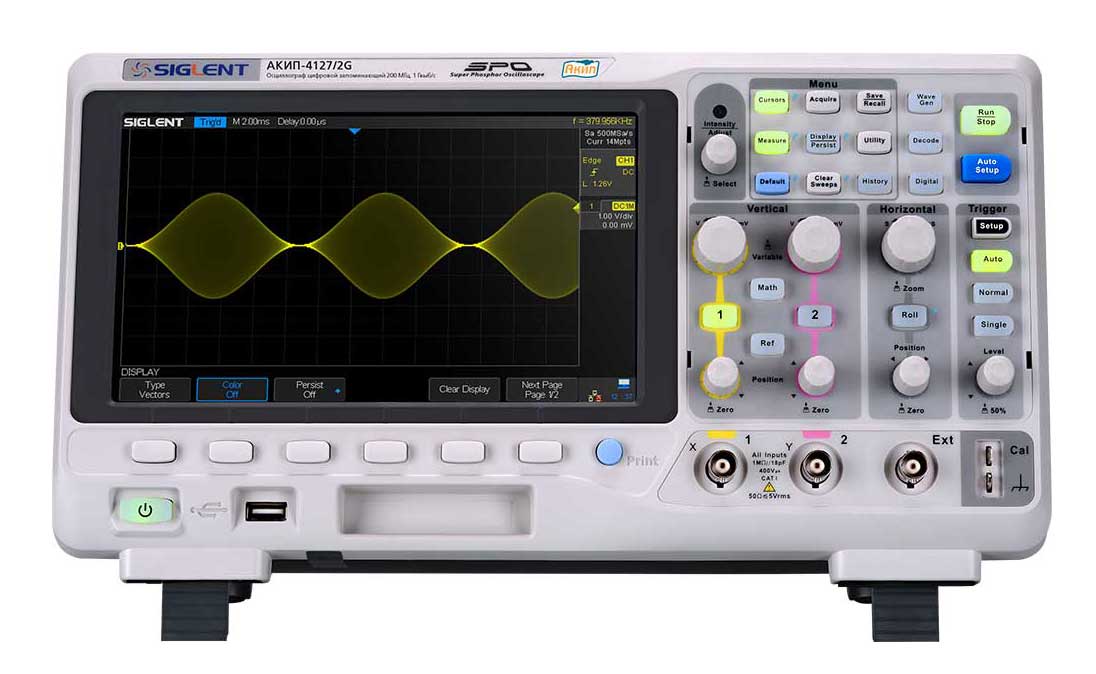

| Канал вертикального отклонения |
| Число каналов |
2 |
| Полоса пропускания ( - 3 дБ) |
0...100 МГц |
| Время нарастания |
≤1,8 нс |
| Ограничение ПП |
20 МГц |
| Коэф. отклонения (К откл. ) |
500 мкВ/дел...10 В/дел |
| Погрешность установки К откл. |
≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Д иапазон установки смещения |
500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В |
| Входной импеданс |
50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ |
| Макс. входное напряжение |
1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз |
| Математика |
+, - , х; / ; БПФ, d/dt, ∫ dt, √ |
| Канал горизонтального отклонения |
| Коэф. развертки (К разв. ) |
2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел |
| Погрешность установки К разв. |
± 0,002 5 % |
| Режимы работы |
Основной, ZOOM окна, самописец, X - Y |
| Синхронизация |
| Источн ики синхросигнала |
Л юбой из каналов, внешний ( Ext , Ext /5 ) , сеть |
| Режимы запуска развертки |
Автоматический, ждущий, однократный |
| Виды синхронизации |
П о фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN |
| Предзапуск |
0~100% памяти |
| Послезапуск |
0... 1 0 000 делений |
| Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0, 6 деления шкалы;
Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц);
Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц) |
| Аналого-цифровое преобразование |
| Разрешен ие по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации |
500 ГГц на канал ( 1 ГГц при объединении каналов) |
| Интерполяция |
SinX/x , линейная |
| Длина записи |
7 МБ ( 14 МБ при объединении каналов) |
| Пиковый детектор |
1 нс |
| Режимы работы |
Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н . |
| Курсорные |
| Функции |
? U; ? T; 1/ ? T |
| Автоматические измерения |
| Функции по вертикали |
U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе |
| Функции по горизонтали |
f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза |
| Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности |
| Режим HISTORY |
Сохранение с временными мет ками до 80000 осциллограмм |
| Сегментир. память |
До 1000 сегментов |
| Интерфейс |
USB , LAN , опционально - GPIB (адаптер USB - GPIB ) |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X - Y |
Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц |
| Общие данные |
| ЖК - дисплей |
Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480) |
| Напряжение питания |
100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2 |
| Рабочая температура |
+10...+40°С; влажность ≤ 85% |
| Габариты |
3 40 х 123 х 1 84 мм |
| Масса |
3 ,2 6 кг |
