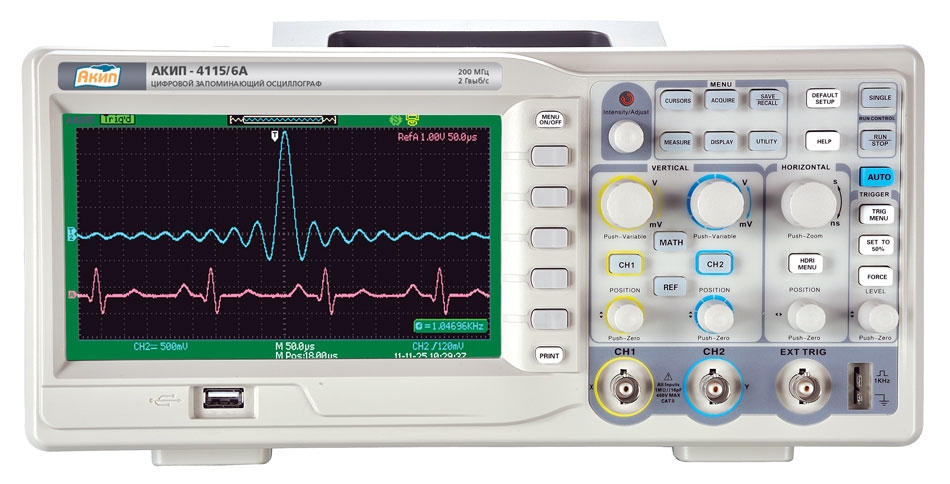

| Канал вертикального отклонения |
| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
0…40 МГц |
| Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. |
± 3% |
| Время нарастания (не более) |
8,8 нс |
| Входной импеданс |
1 МОм/13 пФ |
| Макс. входное напряжение |
400 В пик-пик (х10); кат I |
| Связь по входу |
Открытый, закрытый, земля |
| Коэффициент деления |
1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения |
| Коэффициент развертки (Кразв.) |
10 нс – 50 с/дел |
| Погрешность установки Кразв. |
0,01% |
| Режимы работы |
Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
| Синхронизация |
| Источники синхросигнала |
Каналы 1, 2, внешний |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
| Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретизации |
1 ГГц - 1 канал
500 МГц - 2 канала |
| Эквивалентная частота дискретизации |
25 ГГц |
| Интерполяция |
Линейная, Sin X / X |
| Объем памяти на канал |
быстрая память: 20 кБ (40 кБ при объед. каналов)
длинная память: 1 МБ (2 МБ при объед. каналов) |
| Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
| Курсорные измерения |
| Режимы |
ручной, автоизмерения, слежение (трэк) |
| Виды измерений |
ΔU; ΔT; 1/ΔT |
| Автоматические измерения |
| По вертикали |
Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности |
| Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления |
| Математика |
Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов |
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
| Общие данные |
| ЖК-дисплей |
TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
| Напряжение питания |
100…240 В (± 10 %), 50 Гц |
| Габаритные размеры |
323 × 136 × 157 мм; |
| Масса |
2,5 кг |
