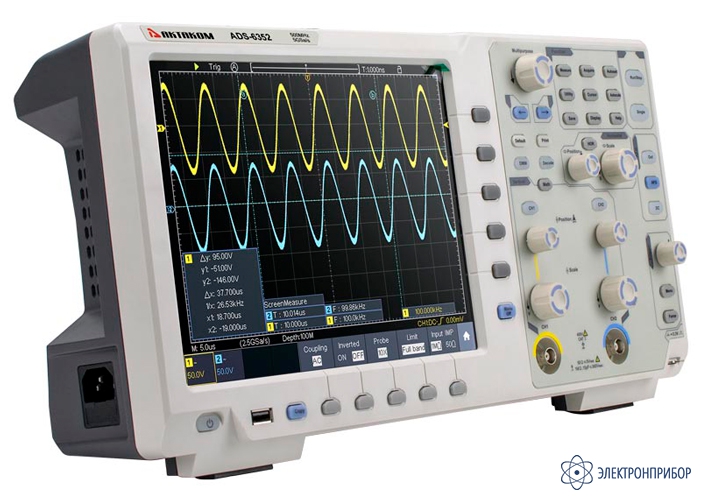

| Полоса пропускания |
500 МГц |
| Количество каналов |
2 |
| Скорость захвата осциллограмм |
600 000 осц/сек |
| Режим |
Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) |
5 Гвыб/сек (2,5 Гвыб/сек на канал) |
| Связь по входу |
открытый, закрытый, земля |
| Входной импеданс |
1 MОм±2% в параллель 15 пФ±5 пФ
50 Ом |
| Учет ослабления пробников |
0.001X - 1000X |
| Максимальное входное напряжение |
1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
50 Ом: 5 Вскз |
| Ограничение полосы пропускания |
20 МГц, полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
150 пс |
| Интерполяция |
sin (x)/x |
| Глубина записи |
400 М точек |
| Коэффициент развертки |
500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность времени выборки и времени задержки |
±2,5 ppm |
| АЦП |
8 бит |
| Вертикальное отклонение |
1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел |
| Полоса пропускания для аналогового периодического сигнала |
500 МГц |
| Низкочастотный предел |
≥5 Гц (на входе, закрытый вход, -3dB) |
| Время нарастания |
≤0,7 нс (типичное) |
| Погрешность коэффициента усиления |
±3% ≤1 мВ
±2% ≥2 мВ |
| Курсорные |
ΔV и ΔT между курсорами, авто |
| Автоматические |
Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area |
| Математические операции |
+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный |
| Сохранение во внутреннюю память |
100 осциллограмм |
| Фигуры Лиссажу (X-Y) |
Диапазон: полный
Сдвиг фаз: ±3 градуса |
| Диапазон |
2 Гц - полный диапазон |
| Разрядность |
6 цифр |
| Тип запуска |
Фронт, однократный запуск |
| Декодирование сигналов последовательных шин |
I²C, SPI, RS-232/UART, CAN |
| Тип запуска |
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232/UART, CAN |
| Режим запуска |
Авто, обычный, однократный |
| Блокировка уровня запуска |
100 нс ~ 10 с |
| Диапазон уровня запуска |
±5 делений от центра экрана |
| Чувствительность уровня запуска |
±0.3 деления |
| Запуск по фронту |
нарастающий, спадающий |
| Условие запуска |
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| Диапазон установок |
30 нс ~ 10 с |
| Условие запуска |
положительная или отрицательная полярность: >, <, = |
| Диапазон установок |
30 нс ~ 10 с |
| Фронт |
нарастающий, спадающий |
| Позиция запуска |
Вход, выход, время |
| Ширина окна |
30 нс ~ 10 с |
| Тип фронта |
нарастающий, спадающий |
| Время |
30 нс ~ 10 с |
| Номер фронта |
1 ~ 128 |
| Скорость сигнала |
положительная или отрицательная полярность: >, <, = |
| Условие запуска |
30 нс ~ 10 с |
| Cистема |
NTSC, PAL и SECAM |
| Выбор линии |
1 - 525 NTSC
1 - 625 PAL/SECAM |
| Условие |
AND, OR, XNOR, XOR |
| Условие задержки |
H, L, X, нарастающий фронт, спадающий фронт |
| Выход |
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени |
| Фронт |
нарастающий, спадающий |
| Установка времени |
30 нс ~ 10 с |
| Полярность |
положительная, инвентированая |
| Условие запуска |
Start, Error, Check Error, Data |
| Скорость |
стандартная, пользовательская (0 - 10000000) |
| Разрядность |
5 bit, 6 bit, 7 bit, 8 bit |
| Условие запуска |
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Разрядность адреса |
7 бит, 8 бит, 10 бит |
| Диапазон |
0 - 127, 0 - 255, 0 - 1023 |
| Длина |
1 ~ 5 байт |
| Условие |
TimeOut |
| Значение удержания |
30 нс ~ 10 нс |
| Разрядность |
4 бит ~ 32 бит |
| Установка |
H, L, X |
| Количество каналов |
1 |
| Максимальная частота генерации |
50 МГц |
| Частота дискретизации |
250 Мвыб/с |
| Вертикальное разрешение |
14 бит |
| Амплитуда сигнала |
2 мВп-п ... 20 Вп-п (≤25 МГц)
2 мВп-п ... 5 Вп-п (≤50 МГц) |
| Количество точек, участвующих в формировании сигнала |
16 К |
| Диапазон смещения напряжения постоянного тока |
±2.5 В при амплитуде ≤5 В;
±10 В при амплитуде >5V |
| Стандартные формы |
Синус, меандр, импульсный, треугольный |
| Пользовательские формы |
Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочие формы; всего 64 встроенных форм + создание сигналов произвольной формы |
| Разрешение дисплея |
4 1/2 разрядов (20000 отсчетов) |
| Входной импеданс |
≥10 МОм |
| Регистратор данных |
Интервал сэмплирования: 0,5 с...10 с
Максимальная длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель |
| Измерение постоянного напряжения |
Диапазоны: 20 мВ/200 мВ
Точность: ±(0,5% + 10 е.м.р.)
Диапазоны: 2 В/200 В/200 В
Точность: ±(0,3% + 5 е.м.р.)
Диапазон: 1000 В
Точность: ±(0,5% + 5 е.м.р.) |
| Измерение переменного напряжения |
Диапазоны: 200 мВ/2 В/200 В/200 В
Точность: ±(0,8% + 10 е.м.р.)
Диапазон: 750 В
Точность: ±(1,0% + 10 е.м.р.) |
| Измерение постоянного тока |
Диапазон: 10 А
Точность: ±(2.0% + 10 е.м.р.) |
| Измерение переменного тока |
Диапазон: 10 А
Точность: ±(2.5% + 10 е.м.р.) |
| Сопротивление |
Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм
Точность: ±(0,8% + 10 е.м.р.)
Диапазоны: 20 МОм
Точность: ±(1,0% + 10 е.м.р.)
Диапазон: 100 МОм
Точность: ±(5,0% + 10 е.м.р.) |
| Емкость |
Диапазоны: 2 нФ ~ 20 мФ
Точность: ±(4% + 10 е.м.р.) |
| Частота |
Диапазон: 40 Гц ~ 400 Гц |
| Тест диодов |
0 В ~ 2.0 В |
| Неразрывность цепи |
<50 Ом звуковой сигнал |
| Тип дисплея |
диагональ 10,4”, ЖК, сенсорный тачскрин |
| Послесвечение |
1 сек, 2 сек, 5 сек, бесконечно, отключено |
| Выходное напряжение (типичное) |
амплитуда 5 В на нагрузке больше 1 MОм |
| Частота (типичное) |
Меандр 1 кГц |
| Для связи с ПК |
USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In |
| Печать на принтер |
PictBridge |
| Напряжение |
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Предохранитель |
2 A, T тип, 250 В |
| Габаритные размеры |
422 мм × 226 мм × 135 мм (Д*В*Г) |
| Вес |
Около 5,0 кг |
