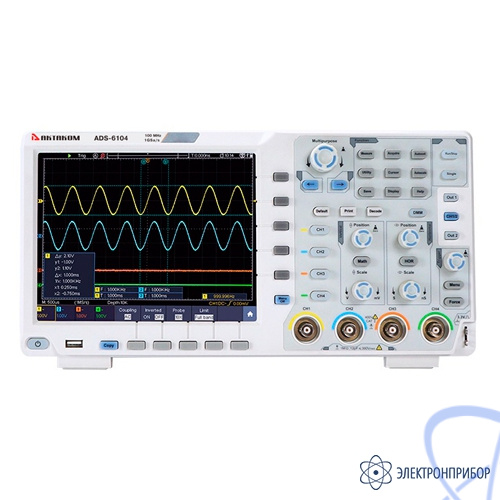

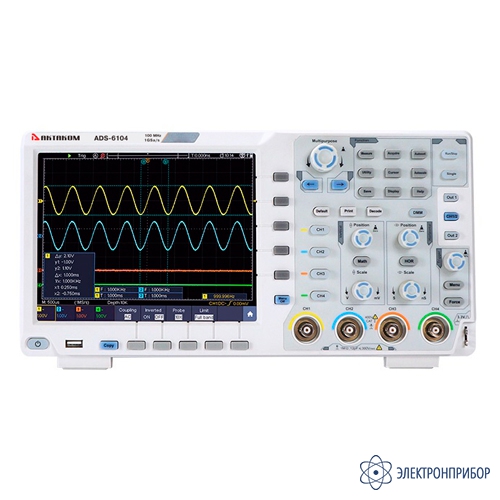

| Полоса пропускания |
100 МГц |
| Количество каналов |
4 |
| Скорость захвата осциллограмм |
45 000 осц/сек |
| Режим |
Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) |
1 Гвыб/сек |
| Связь по входу |
открытый, закрытый, земля |
| Входной импеданс |
1 MΩ±2% в параллель 15 пФ±5 пФ |
| Учет ослабления пробников |
0,001X - 1000X, шаг 1-2-5 |
| Максимальное входное напряжение |
1 MΩ: ≤300 Вскз |
| Ограничение полосы пропускания |
20 МГц, полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
150 пс |
| Интерполяция |
sin (x)/x |
| Глубина записи |
40 М точек |
| Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4нс) |
| Погрешность времени выборки и времени задержки |
±1 ppm |
| АЦП |
8 / 14 бит |
| Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел) |
| Полоса пропускания для аналогового периодического сигнала |
100 МГц |
| Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания |
≤5,8 нс (типичное) |
| Погрешность коэффициента усиления |
±3% |
| Погрешность коэффициента усиления (усреднения) |
Усреднение по 16 регистрациям:
±(3% + 0,05 дел) для ΔV |
| Курсорные |
ΔV и ΔT между курсорами, авто |
| Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические операции |
+, -, *, /, БПФ |
| Сохранение во внутреннюю память |
100 осциллограмм |
| Фигуры Лиссажу (X-Y) |
Диапазон: полный
Сдвиг фаз: ±3 градуса |
| Диапазон |
2 Гц - полный диапазон |
| Разрядность |
6 цифр |
| Тип запуска |
Фронт, однократный запуск |
| Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN (опция) |
| Тип запуска |
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция) |
| Режим запуска |
Авто, обычный, однократный |
| Блокировка уровня запуска |
100 нс ~ 10 с |
| Диапазон уровня запуска |
±5 делений от центра экрана |
| Чувствительность уровня запуска |
±0.3 деления |
| Запуск по фронту |
нарастающий, спадающий |
| Условие запуска |
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| Диапазон установок |
30 нс ~ 10 с |
| Условие запуска |
положительная или отрицательная полярность: >, <, = |
| Диапазон установок |
30 нс ~ 10 с |
| Фронт |
нарастающий, спадающий |
| Позиция запуска |
Вход, выход, время |
| Ширина окна |
30 нс ~ 10 с |
| Тип фронта |
нарастающий, спадающий |
| Время |
30 нс ~ 10 с |
| Номер фронта |
1 ~ 128 |
| Скорость сигнала |
положительная или отрицательная полярность: >, <, = |
| Условие запуска |
30 нс ~ 10 с |
| Cистема |
NTSC, PAL и SECAM |
| Выбор линии |
1 - 525 NTSC
1 - 625 PAL/SECAM |
| Условие |
AND, OR, XNOR, XOR |
| Условие задержки |
H, L, X, нарастающий фронт, спадающий фронт |
| Выход |
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени |
| Фронт |
нарастающий, спадающий |
| Установка времени |
30 нс ~ 10 с |
| Полярность |
положительная, инвентированая |
| Условие запуска |
Start, Error, Check Error, Data |
| Скорость |
стандартная, пользовательская (0 - 10000000) |
| Разрядность |
5 bit, 6 bit, 7 bit, 8 bit |
| Условие запуска |
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Разрядность адреса |
7 бит, 8 бит, 10 бит |
| Диапазон |
0 - 127, 0 - 255, 0 - 1023 |
| Длина |
1 ~ 5 байт |
| Условие |
TimeOut |
| Значение удержания |
30 нс ~ 10 нс |
| Разрядность |
4 бит ~ 32 бит |
| Установка |
H, L, X |
| Количество каналов |
2 |
| Максимальная частота генерации |
25 МГц |
| Частота дискретизации |
125 Мвыб/с |
| Вертикальное разрешение |
14 бит |
| Амплитуда сигнала |
2 мВп-п ... 6 Вп-п |
| Количество точек, участвующих в формировании сигнала |
8 К |
| Стандартные формы |
Синус, меандр, импульсный, треугольный |
| Пользовательские формы |
Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы |
| Разрешение дисплея |
3 3/4 разрядов (4000 отсчетов) |
| Входной импеданс |
10 МОм |
| Измерение постоянного напряжения |
Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В |
| Измерение переменного напряжения |
Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц |
| Измерение постоянного тока |
Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1,5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А |
| Измерение переменного тока |
Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1,5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А |
| Сопротивление |
Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап.400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
| Емкость |
Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.) |
| Тест диодов |
0 В ~ 1.5 В |
| Неразрывность цепи |
<50 Ом (±30 Ом) звуковой сигнал |
| Тип дисплея |
диагональ 8” , ЖК, сенсорный 1024 х 768 точек |
| Количество цветов |
65536 цветов |
| Послесвечение |
1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается. |
| Выходное напряжение (типичное) |
амплитуда 5 В на нагрузке больше 1MΩ |
| Частота (типичное) |
Меандр 1 кГц |
| Для связи с ПК |
USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение |
USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) |
VGA+ AV порты (опция) |
| Напряжение |
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность |
<24 Вт |
| предохранитель |
2 A, T тип, 250 В |
| Батарейное питание (опция) |
3,7 В; 13200 мАч |
| Габаритные размеры |
340 мм × 177 мм × 95 мм (Д*В*Г) |
| Вес |
Около 2.6 кг |
