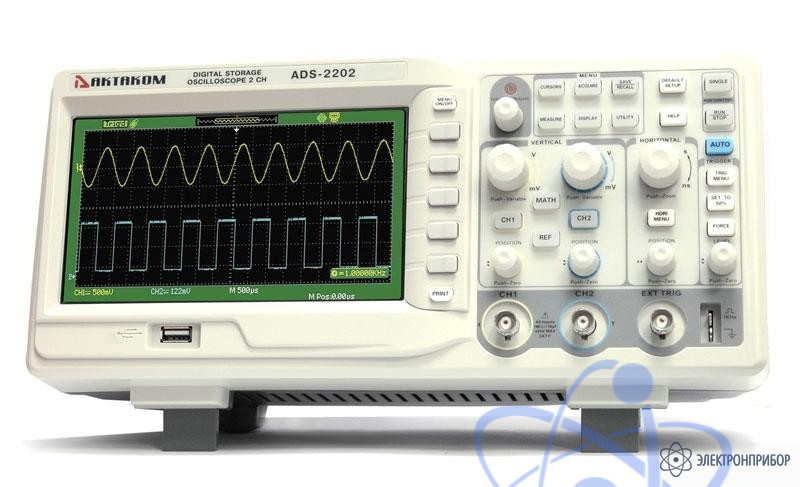

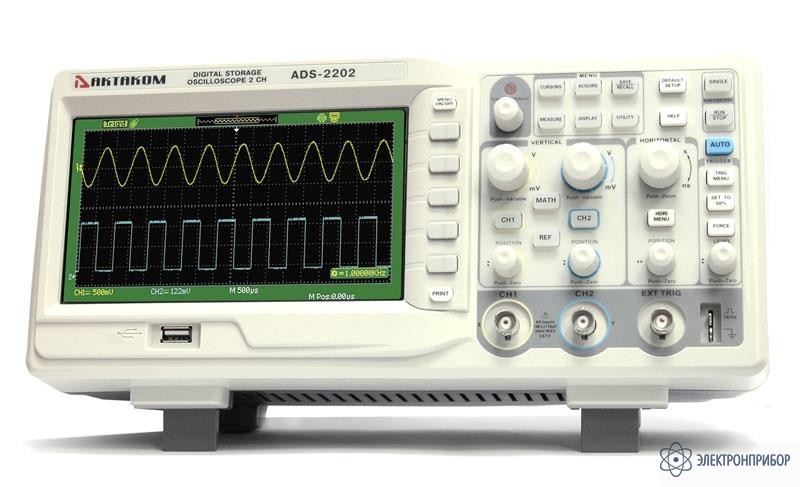

Назначение цифрового осциллографа запоминающего ADS-2202:
Осциллограф цифровой ADS-2202 предназначен для визуального наблюдения и исследования параметров сигнала, а также сохранения его для дальнейшей обработки.
Особенности цифрового осциллографа запоминающего ADS-2202:
- автоматические измерения: 32 типа:
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF; - курсорные измерения: ручные. слежение. авто;
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
- ограничение полосы: 20 МГц;
- функция усреднения (4..256);
- пиковый детектор;
- автоматический покадровый регистратор: 2500 кадров;
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
- интерполяция: Sin(x)/x, линейная;
- математические операции: сложение, вычитание, умножение, деление;
- инверсия сигнала;
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
- режим растяжки;
- режим X-Y;
- самописец: 100 мс/дел...50 с/дел;
- встроенный 6-разрядный частотомер;
- режим послесвечения;
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
- сохранение на USB-устройство;
- РУССКОЯЗЫЧНОЕ МЕНЮ.
