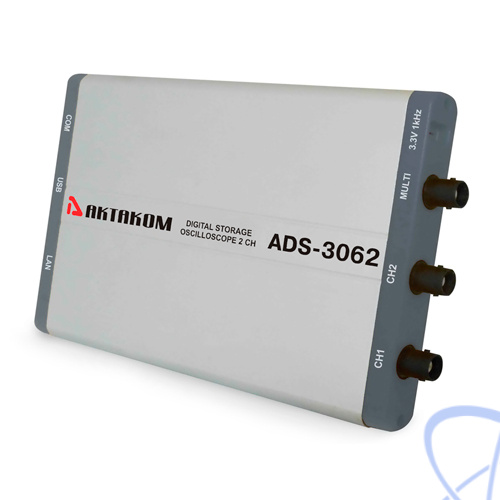

скрыть информациюОсциллограф ADS-3062 - это первый цифровой USB осциллограф с глубиной записи 10 миллионов точек на канал. Осциллограф имеет поплосу пропускания 60 МГц при большой частоте дискретизации до 500 Мвыб/с. Отличительной чертой ADS-3062L является ультратонкий (всего 18 мм) корпус. Цифровой осциллограф ADS-3062 функционально схож с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. USB интерфейс.
| Параметр | Значение | ||
| Полоса пропускания | 60 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 500 Мвыб/сек (250 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | закрытый | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 40 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1; 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 60 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤5.8 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, FFT | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск | ||
| Запуск по видеосигналу | NTSC, PAL и SECAM | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Интерфейс | USB 2.0 | ||
| Входы/выходы | Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц) | ||
| Питание | от USB порта или сетевой адаптер 5 В/ 1А | ||
| Потребляемая мощность | менее 5 Вт | ||
| Габаритные размеры | 190 мм × 120 мм × 18 мм (Д*В*Г) | ||
| Вес | около 260 гр | ||
| № | Наименование | Количество |
| 1. | Четырехканальный USB осциллограф - приставка ADS-3062 | 1 |
| 2. | USB-кабель | 1 |
| 3. | Осциллографический щуп | 2 |
| 4. | Программное обеспечение* | 1 |
| 5. | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6. | Упаковочная тара | 1 |
*Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя, после приобретения и регистрации прибора с указанием серийного номера.
