Описание измерителя параметров полупроводниковых приборов ИППП-3/1:

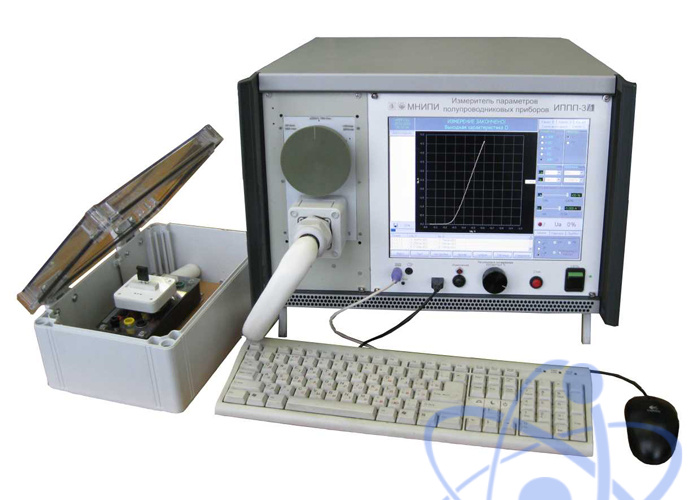

Измеритель параметров полупроводниковых приборов ИППП-3/1 предназнчен для измерения и анализа вольтамперных характеристик (ВАХ) в диапазонах токов до 20 А и напряжений до 2000 В. Динамическое отображение графика ВАХ при регулировке напряжения повторяющейся развертки вручную. Однократное измерение ВАХ по внутреннему или внешнему сигналу запуска развертки.

Измеритель содержит каналы С (коллектор, сток), В (база, затвор), Е (эмиттер, исток), S (подложка). Виды сигналов развертки в канале С:

  • полуволна синусоидального разрешения (10 мс);
  • три периода синусоидального напряжения (60 мс);
  • импульсы возрастающей амплитуды (0,2 мс ÷ 2 мс);
  • постоянное напряжение.

Базовая погрешность измерений в каналах С, В, S – 1,5%.

Проведение измерений не требует знаний в области программирования

Особенности измерителя параметров полупроводниковых приборов ИППП-3/1:

  • Измерение параметров полупроводниковых приборов (в том числе на пластине), анализ брака;
  • Ограничение тока и напряжения на электродах объекта тестирования по заранее установленным порогам в каналах С, В, S;
  • Отображение измеренных и расчетных характеристик в виде графиков и таблиц;
  • Сохранение таблиц в электронном виде;
  • Формирование отчета по результатам измерения, расчета и допускаемого контроля параметров с указанием признака годности;
  • Наличие библиотеки стандартных тестов для измерения параметров стандартных полупроводниковых приборов;
  • Возможность создания библиотеки пользовательских тестов, путем задания параметров условий измерения;
  • Возможность создания собственных моделей измерения по принципу: изделие, тестируемый элемент, тест;
  • Создание собственного архива эталонных графиков с возможностью наложения эталонной ВАХ на измеренную характеристику;
  • Измерения по маркерам, построение касательной;
  • Инверсия полярности осей X и Y Компенсация «петли», режим «экранной лупы».

Технические характеристики измерителя параметров полупроводниковых приборов ИППП-3/1:

Напряжение коллектора Максимальный (пиковый) ток Длительность импульсов Rвнутр.
ИППП-3 ИППП-3/1
КАНАЛ С (коллектор, сток)
Источник напряжения (Uc)
0 - +5 В -- 20 A 0,2 мс »0,07 Ом
0 - -5 В -- 20 A 0,2 мс »0,07 Ом
0 - ±20 В 10 A 10 A 0,2 мс »0,4 Ом
0 - ±100 В 1,5 A 2 A 0,5 мс »2,0 Ом
0 - ±500 В 0,25 A 0,4 А 1 мс 60 Ом
0 - -±2000 В 0,06 A 0,06 A 2 мс 4800 Ом
Параметр Значение
Источник напряжения (Uc)
Диапазоны от ±10 нA до ±20 A (±50 A ИППП-3/1), согласно ряду 1, 2, 5, 10
Минимальный дискрет 0,005 нА
Погрешность измерения ±[(1.0,1.5)% от Iи + 0.5% от Iп], при Ic ≤ 2А;
±[9% от Iи + 1% от Iп], при Ic > 2А
Измеритель напряжения (Uc)
Диапазоны от ±0,5 В до ±2000 В, согласно ряду 1, 2, 5, 10
Минимальный дискрет 0.2 мВ
Погрешность измерения ± (1% от Uи + 0.5% от Uп), где
Uп (Iп) – верхний предел диапазона напряжения (тока);
Uи (Iи) – напряжение (ток), измеренные на нагрузке;
Uф (Iф) – формируемые напряжение (ток)
КАНАЛ B (база, затвор)
Вид выходного сигнала тока (напряжения) ступенчатоизменяющийся сигнал со смещением;
импульсные ступеньки с импульсным смещением;
постоянный уровень
Генератор ступеней тока (напряжения)
Количество ступеней от 0 до 10
Ступени тока (Iступ)  от 2 нА/ступ до 0.5 А/ступ
Ступени напряжения (Uступ)  от 50 мВ/ступ до 2 В/ступ, согласно ряду 1, 2, 5, 10
Уменьшение ступени десятикратное (х0.1)
Диапазон тока (напряжения) смещения - ±10·Iступ (±10·Uступ)
Максимальный постоянный выходной ток Iвых  ±2.5 А, при Uвых ≤ 4В
Максимальное выходное напряжение ±40 В, при Iвых £ 0.1 А
Выходное сопротивление не менее 1010 Ом, при Iступ = 2 нА/ступ
Измеритель тока (Ib)
Диапазоны от ± 40 нА до ± 10 А, согласно ряду 1, 2, 4, 10
Минимальный дискрет 0.02 нА
Погрешность формирования (измерения) тока ±[(1.0,1.5)% от Iф (Iи) + 0.5% от Iп], при Ib £ 2.5 А
Измеритель напряжения (Ub)
Диапазоны от ± 1 В до ± 40 В, согласно ряду 1, 2, 4, 10
Минимальный дискрет 0.5 мВ
Погрешность формирования (измерения) напряжения  ± (1% от Uф (Uи) + 0.5% от Uп)
КАНАЛ E (эмиттер, исток)
Нулевой потенциал (общий)
КАНАЛ S (подложка)
Максимальный выходной ток (Iвых)  ±10 мА, при Uвых £ 40В
Общие характеристики
Дисплей ЖК-экран 12,1" с разрешением 1024 х 768, клавиатура, «мышь»
Интерфейс USB, Ethernet
Напряжение питания 230 В / 50 Гц
Мощность 450 В·А
Диапазон рабочих температур от +5° до +40°С
Габариты (Ш х В х Г) 470 х 330 х 570 мм
Масса 37 кг
Наименование Количество
1 Выносное устройство ИППП-3/1 для установки объекта тестирования, снабженное прозрачной крышкой и съёмным металлическим экраном 1
2 Двухпроводный соединитель для подключения двух- и трехполюсников 1
3 Двухпроводные контакт-зажимы 3
4 Однопроводные щуп-зажимы для подключения к электродам объекта тестирования 4
5 Кабель-соединитель для подсоединения к зондам (двухпроводное подключение) 1
