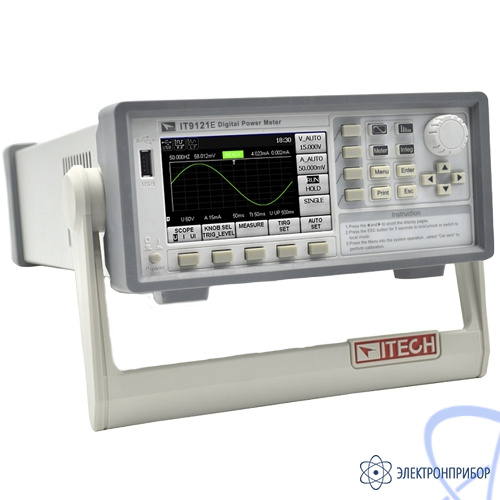

| Входное напряжение переменного тока |
100 В - 240 В переменного тока, 47-63 Гц |
| Время прогрева |
Не менее 30 минут |
| Рабочие условия |
Температура |
От 5 ℃ до 40 ℃ |
| Относительная влажность |
В пределах 30% - 75% (без конденсации) |
| Высота над уровнем моря |
Не более 2000 м |
| Условия хранения |
Температура |
От 5 ℃ до 40 ℃ |
| Относительная влажность |
В пределах 30% - 75% (без конденсации) |
| Высота над уровнем моря |
Не более 2000 м |
| Установка |
Только внутри помещений |
| Безопасность |
IEC 61010-1, EN 61010-1, CAT Ⅱ (соответствует требованиям ГОСТ IEC 61010-1-2014 для сетевых цепей категории перенапряжения II) |
| Максимальная потребляемая мощность |
50 ВА |
| Размер |
4,3-дюймовый цветной TFT-дисплей |
| Чсило пикселей полного экрана |
480 (по горизонтали) х 272 (по вертикали) точек |
| Число пикселей отображения осциллограммы |
384 (по горизонтали) х 194 (по вертикали) точек |
| Рабочая температура |
От -20 ℃ до 70 ℃ |
| Температура хранения |
-30 ℃ до 80 ℃ |
| Отображение значения |
Матричный дисплей |
| Тип входных клемм (терминалов) |
Штыревой вывод (с клеммой безопасности) |
| Тип входа |
Вход тока |
Большие винтовые клеммы |
| Внешний входной разъем датчика тока |
DB9 |
| Напряжение |
Коэффициент амплитуды 3 |
IT9121E: 15 В / 30 В / 60 В / 150 В / 300 В / 600 В |
| Коэффициент амплитуды 6 |
IT9121E: 7,5 В / 15 В / 30 В / 75 В / 150 В / 300 В |
| Ток (прямой) |
Коэффициент амплитуды 3 |
IT9121E: 5 мА / 10 мА / 20 мА / 50 мА / 100 мА /200 мА / 0,5 А / 1 А / 2 А / 5 А / 10 А / 20 А |
| Коэффициент амплитуды 6 |
IT9121E: 2,5 мА / 5 мА / 10 мА / 25 мА / 50 мА / 100 мА /250 мА / 0,5 А / 1 А / 2,5 А / 5 А / 10 А |
| Вход внешнего датчика тока (/EX1) |
Коэффициент амплитуды 3 |
IT9121E: 2,5 В / 5 В / 10 В |
| Коэффициент амплитуды 6 |
IT9121E: 1,25 В / 2,5 В / 5 В |
| Вход внешнего датчика тока (/EX2) |
Коэффициент амплитуды 3 |
IT9121E: 50 мВ / 100 мВ / 200 мВ / 500 мВ / 1 В / 2 В |
| Коэффициент амплитуды 6 |
IT9121E: 25 мВ / 50 мВ / 100 мВ / 250 мВ / 500 мВ / 1 В |
| Входной импеданс напряжения |
Входное сопротивление |
Приблизительно 2 МОм |
| Входная емкость |
Приблизительно 13 пФ (параллельно с сопротивлением) |
| Входной импеданс тока |
Диапазон прямого входа 5 мА - 200 мА |
Входное сопротивление |
Приблизительно 505 мОм |
| Входная индуктивность |
Приблизительно x 0,1 мкГн |
| Диапазон прямого входа 0,5 А - 20 А |
Входное сопротивление |
Приблизительно 5 мОм |
| Входная индуктивность |
Приблизительно x 0,1 мкГн |
| Вход датчика |
Входное сопротивление |
Приблизительно 100 кОм (для 2,5 В - 10 В) |
| Входная индуктивность |
Приблизительно 20 кОм (для 50 мВ - 2 В) |
| Полоса пропускания по входу |
Напряжение постоянного тока (DC), переменного - 0,5 Гц - 100 кГц |
| Сетевой фильтр |
Частота среза 500 Гц, с возможностью отключения |
| Частотный фильтр |
Частота среза 500 Гц, с возможностью отключения |
| Диапазон |
Диапазон каждой единицы может быть установлен отдельно |
| Аналого-цифровой преобразователь |
Преобразование напряжения |
Одновременное на токовых входах |
| Разрешение |
18 бит |
| Максимальная скорость преобразования |
10 мкс |
| Требования |
Такие же, как условия для напряжения и тока. Коэффициент мощности: 1 |
| Погрешность |
Напряжение постоянного тока DC |
0,1% от измерения + 0,2% диапазона |
| В полосе 10 Гц ≤ f ＜ 45 Гц |
± (0,3% от показания + 0,2% от диапазона) |
| В полосе 45 Гц ≤ f ≤ 66 Гц |
± (0,1% от показания + 0,1% диапазона) |
| В полосе 66 Гц ＜ f ≤ 1 кГц |
± (0,2% от показания + 0,2% от диапазона) |
| В полосе 1 кГц ＜ f ≤ 10 кГц |
± (0,1% от показания + 0,3% от диапазона) ± [{0,067x (f-1)}% от показания] |
| В полосе 10 кГц ＜ f ≤ 100 кГц |
± (0,5% от показания + 0,5% от диапазона) ± [{0,09x(f-10)}% от показания] |
| Влияние коэффициента мощности, когда коэффициент мощности (λ) = 0 (S: полная фиксируемая мощность) |
±0,2% от S для 45 Гц ≤ f ≤ 66 Гц;
±{(0,2 + 0,2 × f)% от S} до 100 кГц (f - частота входного сигнала в кГц), f - частота входного сигнала в кГц;
(Значение мощности) × [(ошибка измерения мощности%) + (диапазон мощности%) × (диапазон мощности / указанное значение полной фиксируемой мощности) + {tanφ × (влияние, когда λ = 0)%}]] |
| Когда сетевой фильтр включен |
В диапазоне 45 - 66 Гц |
Добавить 0,3% от показания |
| В диапазоне ниже 45 Гц |
Добавьте 1% от измерения |
| Температурный коэффициент |
Такой же, как температурный коэффициент для напряжения и тока |
| Погрешность в случае , когда коэффициент амплитуды установлен на 6 |
Точность, получается путем удвоения погрешности диапазона измерений для точности, когда коэффициент амплитуды установлен на 3 |
| Погрешность измерения мощности S |
Погрешность измерения напряжения + погрешность измерения тока |
| Точность измерения реактивной мощности Q |
Погрешность измерения полной мощности + [(1,0004 - λ2) - (1 - λ2)] × 100% |
| Погрешность измерения коэффициента мощности λ |
± [(λ - λ/1,0002) + 丨 cosφ-cos {φ + sin-1 (влияние коэффициента мощности при λ = 0% / 100)} 丨];
± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения |
| Погрешность измерения сдвига фаз φ |
± [丨 φ-cos-1 (λ / 1,0002) 丨 + sin-1 (влияние от коэффициента мощности, когда λ = 0% / 100)];
± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения |
| Метод измерения |
Метод цифровой выборки |
| Коэффициент амплитуды |
3 или 6 |
| Тип подключения |
(одноэлементная модель): однофазный, двухпроводный (1 P2 W) |
| Выбор диапазона |
Ручной или автоматический выбор диапазона |
| Авто диапазон |
Автоматическое увеличение;
автоматическое понижение |
| Напряжение [В] |
Установить RMS (действующее значение RMS для напряжения и тока) |
| Ток [А] |
Означает: (выпрямленное среднее значение, откалиброванное по среднеквадратическому значению напряжения и истинному среднеквадратичному значению тока), RMN (выпрямленное среднее значение напряжения и тока);
DC: (простое среднее значение напряжения и тока);
AC: напряжение переменного тока;
PP: (пиковое значение напряжения и пиковое значение тока) |
| Активная мощность [Вт] |
P |
| Реактивная мощность [ВАр] |
Q |
| Полная мощность [ВА] |
S |
| Коэффициент мощности |
λ |
| Сдвиг фаз (°) |
φ |
| Частота (Гц) |
fU(FreqU): частота напряжения;
fl(Freql): частота тока |
| Максимальные / минимальные напряжения (В) |
Upk +: положительный пик напряжения;
Upk-: отрицательный пик напряжения |
| Максимальные / минимальные тока (А) |
Ipk+: положительный пик тока;
Ipk-: отрицательный пик тока |
| Коэффициент амплитуды |
CfU: коэффициент амплитуды напряжения;
Cfl: коэффициент амплитуды тока |
| Интегральные функции |
TM: время интегрирования;
WP: сумма положительных и отрицательных ватт-часов;
WP+: положительная сумма мощности;
WP-: отрицательная сумма мощности;
q: сумма положительных и отрицательных ампер-часов;
q+: сумма положительных ампер-часов;
q-: отрицательная сумма в ампер-часах |
| Источник синхронизации измерений |
Выберите напряжение, ток или весь период интервала обновления данных через сигнал, используемый для достижения синхронизации во время измерения |
| Сетевой фильтр |
Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц |
| Пиковое измерение |
Измеряет методом цифровой выборки пиковое (максимальное, минимальное) значение напряжения, тока или мощности по мгновенному току или мгновенной мощности |
| Элемент измерения |
Измеряются частота напряжения или тока, приложенные на одном из выбранных входов |
| Диапазон измерения частоты |
Варьируется в зависимости от интервала обновления данных |
Интервала обновления данных |
0,1 с |
0,25 с |
0,5 с |
1 с |
2 с |
5 с |
| Диапазон измерения |
25 Гц ≤ f ≤ 100 кГц |
10 Гц ≤ f ≤ 100 кГц |
5 Гц ≤ f ≤ 100 кГц |
2,5 Гц ≤ f ≤ 100 кГц |
1,5 Гц ≤ f ≤ 50 кГц |
0,5 Гц ≤ f ≤ 20 кГц |
| Частотный фильтр |
Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц |
| Погрешность |
Требования - только когда уровень входного сигнала составляет 20% или более от диапазона измерения, а коэффициент амплитуды установлен на 3 (40% или более, если коэффициент амплитуды установлен на 6) |
| Элемент измерения |
Все установленные элементы |
| Метод измерения |
Метод ФАПЧ с синхронизацией |
| Диапазон частот |
Основная частота опорного сигнала ФАПЧ находится в диапазоне от 10 Гц до 1,2 кГц |
| Опорный сигнал ФАПЧ |
Устанавливается путем выбора напряжение тока для каждого входного элемента |
| Длина данных FFT (конечное преобразование Фурье) |
1024 |
| Напряжение [В] |
U (k): Эффективное значение напряжения K-й гармоники;
U(Total): Эффективное значение напряжения |
| Ток [А] |
I(k): Эффективное значение тока K-й гармоники;
I(Total): Эффективное значение тока |
| Активная мощность [Вт] |
P(k): Активная мощность K-й гармоники;
P(Total): Активная мощность |
| Полная мощность [ВА] |
S(k): Полная мощность K-й гармоники;
S(Total): Суммарная полная мощность |
| Реактивная мощность [ВАр] |
Q(k): Реактивная мощность K-й гармоники;
Q(Total): Суммарная реактивная мощность |
| Коэффициент мощности |
λ(k): Коэффициент мощности K-й гармоники;
λ(Total): Суммарный коэффициент мощности |
| Сдвиг фаз (°) |
φ(k): Сдвиг фазы между напряжением и токам K-й гармоники;
φU(k): Сдвиг фазы между напряжением K-й гармоникой (UK) и первой гармоникой (U1) напряжения;
φI(k): Сдвиг фазы между током K-й гармоникой (IK) и первой гармоникой (I1) тока;
φ: суммарный сдвиг фазы |
| Коэффициент гармонических искажений (%) |
Uhdf (k): отношение напряжения K-й гармоники (Uk) и первой гармоники (U1);
Ihdf (k): отношение тока K-й гармоники (Ik) и тока первой гармоники (I1);
Phdf (k): отношение активной мощности K-й гармоники (Pk) и первой гармоники (P1) или полное суммарное искажение мощности (Ptotal) или полного суммарного искажения тока (Itotal) или полного суммарного искажения напряжения (Utotal) |
| Коэффициент нелинейных искажений (THD) |
Uthd: отношение общего напряжения гармоник и первой гармоники напряжения (U1) или суммарных искажения (Utotal);
Ithd: соотношение общего тока гармоник и тока первой гармоники (I1) или суммарных искажения (Itotal);
Pthd: отношение суммарной активной мощности гармоник и мощности первой гармоники (P1) или суммарных искажения (Ptotal) |
| Окно (весовая функция) |
Прямоугольник |
| Примечание: эта функция доступна для IT9121 только как дополнительная функция для IT9121E K - это целое число от 0 до верхнего предела гармонического времени анализа. 0 означает значение постоянного тока. Пользователь может настроить максимальное количество гармоник времен вручную или выбрать их автоматически с помощью данного оборудования, выбирая минимальное значение между двумя методами. Измеритель мощности IT9121 может измерять искажения до 50-й гармоники. |
| Первая гармоника, в диапазоне |
10 Гц ~ 75 Гц |
75 Гц ~ 150 Гц |
150 Гц ~ 300 Гц |
300 Гц ~ 600 Гц |
600 Гц ~ 1200 Гц |
| Частота дискретизации |
f * 1024 |
f * 512 |
f * 256 |
f * 128 |
f * 64 |
| Ширина окна |
1 |
2 |
4 |
8 |
16 |
| Верхний предел порядка анализа (может быть уменьшен) |
50 |
32 |
16 |
8 |
44 |
| Частота |
10 Гц ≤ f < 45 кГц |
45 Гц ≤ f ≤ 440 кГц |
440 Гц < f ≤ 1 кГц |
1 кГц < f ≤ 2,5 кГц |
2,5 кГц< f ≤ 5 кГц |
| Напряжение |
От показания |
0,15% |
0,15% |
0,20% |
0,80% |
3,05% |
| От диапазона |
+ 0,35% |
+ 0,35% |
+ 0,35% |
+ 0,45% |
+ 0,45% |
| Ток |
От показания |
0,15% |
0,15% |
0,20% |
0,80% |
3,05% |
| От диапазона |
+ 0,35% |
+ 0,35% |
+ 0,35% |
+ 0,45% |
+ 0,45% |
| Мощность |
От показания |
0,15% |
0,20% |
0,40% |
1,56% |
5,77% |
| От диапазона |
+ 0,50% |
+ 0,50% |
+ 0,50% |
+ 0,60% |
+ 0,60% |
