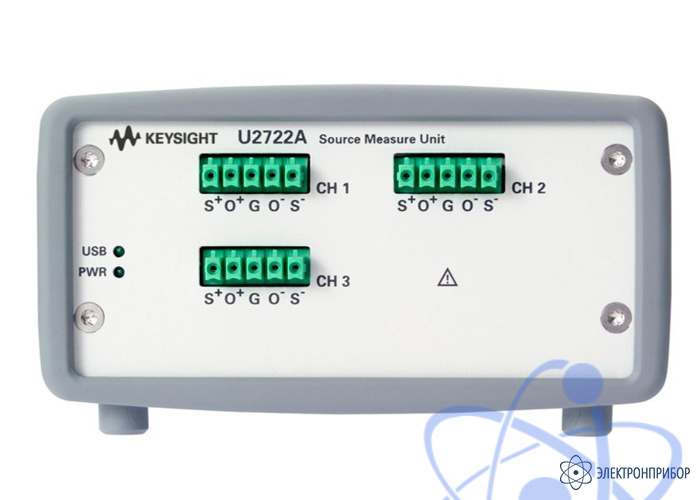

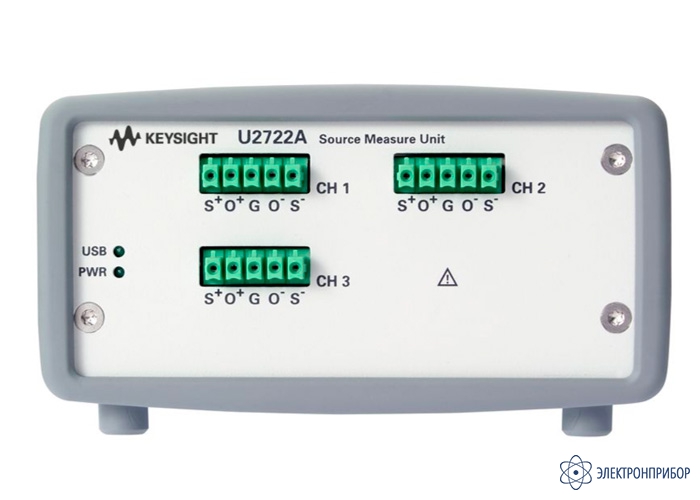

U2722A — модульный источник/измеритель с шиной USB

Производитель

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

61626

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание модульного источника/измерителя с шиной USB U2722A:

Модульный трехканальный источник/измеритель U2722A с шиной USB обеспечивает выходное напряжение до ±20 В, выходной ток до ±120 мА и способен работать в 4-квадрантном режиме. Для увеличения выходного напряжения до 60 В и тока до 360 мА возможно последовательное и параллельное соединение каналов. Для подключения к компьютеру используется стандартный высокоскоростной интерфейс USB 2.0, который обеспечивает простоту настройки и конфигурирования измерительной системы.

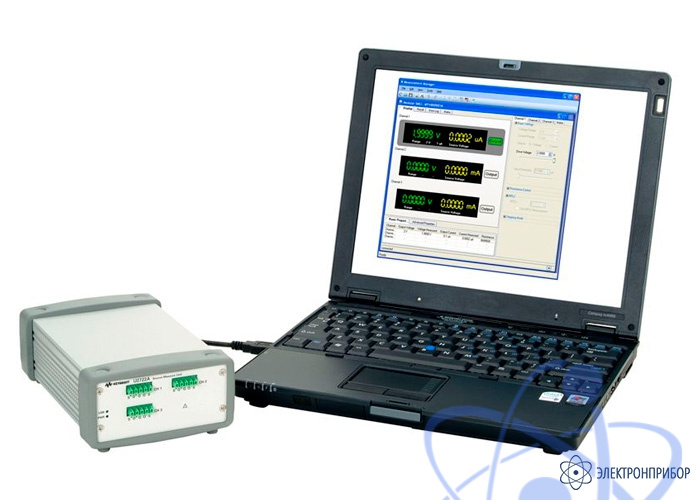

Для управления модулем U2722A используется поставляемое в комплекте с прибором программное обеспечение Keysight Measurement Manager (AMM).

Источник/измеритель U2722A может использоваться как автономно, так и в составе измерительной системы с другими модульными USB-приборами Keysight, что обеспечивает гибкость конфигурирования и возможность расширения системы.

Модуль U2722A совместим с распространенными средами разработки, включая Keysight VEE, NI LabView и Microsoft® Visual Studio®.

Ввод и проверка команд конфигурирования осуществляются с помощью регистратора команд, входящего в состав программного обеспечения AMM. Преобразователь кодов позволяет упростить программирование путем преобразования файлов регистратора команд во фрагменты кодов VEE, VB, C++ и C#.

Дополнительное тестовое приспособление Keysight U2941A предназначено для расширения возможностей источника/измерителя U2722A по параметрическому анализу полупроводниковых компонентов, включая устройства поверхностного монтажа и микросхемы с двухсторонним расположением выводов.

Особенности модульного источника/измерителя с шиной USB U2722A:

3-канальное устройство источника/измерителя;
Четырехквадрантный режим работы (±20 В);
Максимальный выходной ток до 120 мА на канал;
Чувствительность измерения до 100 пА с разрешением 16 бит;
Базовая погрешность 0,1%;
Возможность измерения токов низкого уровня в наноамперном диапазоне;
Возможность программирования/считывания напряжения и тока;
Совместимость со стандартами USBTMC 488.2 и USB 2.0;
Функция регистратора команд;
Cовместимость с широким набором сред разработки приложений (ADE);
Возможность использования в качестве автономных устройств или модулей;
Поддержка SCPI и IVI-COM.

Технические характеристики модульного источника/измерителя с шиной USB U2722A:

Параметр	Значение
Число выходов	3
Выходные номинальные значения (от 0 до 50 °C)
Напряжение	от -20 В до 20 В
Ток	-120 мA до 120 мA
Параметр	Предел	Погрешность¹	Разрешение
Программирование напряжения
1 год (25 °C ± 3 °C), ±(% от вых. значения + смещение)	±2 В	0,075% + 1,5 мВ	0,1 мВ
	±20 В	0,05% + 10 мВ	1 мВ
Программирование тока
1 год (25 °C ± 3 °C), ±(% от выходного значения + смещение)	±1 мкA	0,085% + 0,85 нA	100 пA
	±10 мкA	0,085% + 8,5 нA	1 нA
	±100 мкA	0,075% + 75 нA	10 нA
	±1 мA	0,075% + 750 нA	100 нA
	±10 мA	0,075% + 7,5 мкA	1 мкA
	±120 мA	0,1% + 100 мкA	20 мкA
Считывание напряжения
1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от выходного значения + смещение)	±2 В	0,075% + 1,5 мВ	0,1 мВ
	±20 В	0,05% + 10 мВ	1 мВ
Считывание тока
1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от выходного значения + смещение)	±1 мкA	0,085% + 0,85 нA	100 пA
	±10 мкA	0,085% + 8,5 нA	1 нA
	±100 мкA	0,075% + 75 нA	10 нA
	±1 мA	0,075% + 750 нA	100 нA
	±10 мA	0,075% + 7,5 мкA	1 мкA
	±120 мA	0,1% + 100 мкA	20 мкA
Время нарастания/спада (мс) ²
Для резистивной нагрузки ²	±1 мкA	170,0
	±10 мкA	18,0
	±100 мкA	6,0
	±1 мA	1,0
	±10 мA	1,0
	±120 мA	1,0
Параметр	Значение
Общие характеристики
Рабочий диапазон дистанционного считывания	гарантирует, что максимальное напряжение между клеммами OUTPUT+ и SENSE+, OUTPUT- и SENSE- не превышает 3 В
Температурный коэффициент	максимальное изменение в выводимом/считываемом значении на 1 °C после времени установления рабочего режима 30 минут равно 0,15
Защитное выходное сопротивление	0,2 кОм
Уровень шума в диапазоне от 10 Гц до 20 МГц (размах	50 мВ (типовое значение) на резистивной нагрузке (без заземления)
Выброс напряжения на выходе, ±(% от выходного значения + смещ.) 2	во время включения или выключения выходное напряжение + выброс < 0,1% + 10 мВ
Язык программирования	SCPI
Интерфейс	Hi-Speed USB 2.0, устройство класса USBTMC 488.2
Потребляемая мощность	+12 В постоянного тока, 3 A макс.
Рабочие условия эксплуатации: - Рабочая температура - Относительная влажность - Высота над уровнем - Степень загрязнения	от 0 до +50 °C от 20 до 85% (без конденсации влаги) 2000 м Для использования внутри помещения, степень 2
Условия хранения: - Температура хранения	от –20 до +70 °C
Габаритные размеры (Ш х Г х В)	117,00 х 180,00 х 66,00 мм (с амортизаторами), 105,00 х 175,00 х 50,00 мм (без амортизаторов)
Масса	700 г (с амортизаторами), 650 г (без амортизаторов

ПРИМЕЧАНИЯ:
– Все каналы изолированы от земли и друг от друга. Напряжение изоляции равно +60 В постоянного тока, категория 1.
– Все технические характеристики гарантируются через три часа после включения прибора.
– Значение погрешности измерения равно x (1 + a * y ), где x = значение погрешности при комнатной температуре, a = температурный коэффициент, y = изменение температуры от комнатной температуры в °C.
¹Время интегрирования (NPLC) = 10.
²Выходное напряжение 1 В или 10 В при резистивной нагрузке. Время нарастания измеряется от10% до 90% программного изменения напряжения при максимальном значении тока. Время спада измеряется от 90% до 10% программного изменения напряжения при максимальном значении тока.

№	Наименование	Количество
1	Устройство источника/измерителя c шиной USB U2722A	1
2	Адаптер переменного/постоянного тока 12 В, 3 A	1
3	Сетевой шнур	1
4	Кожух для съёмных соединителей и кабелей	1
5	Интерфейсный кабель USB с соединителями Standard A и Mini-B	1
6	Комплект для монтажа в шасси	1
7	Краткое руководство по вводу в эксплуатацию Quick Start Guide	1
8	Краткая справочная карта по модульным устройствам с шиной USB	1
9	Компакт-диск Keysight USB Modular Products Reference CD-ROM	1
10	Компакт-диск Keysight Automation-Ready (содержит набор библиотек Keysight IO Libraries Suite)	1
11	Сертификат калибровки	1
