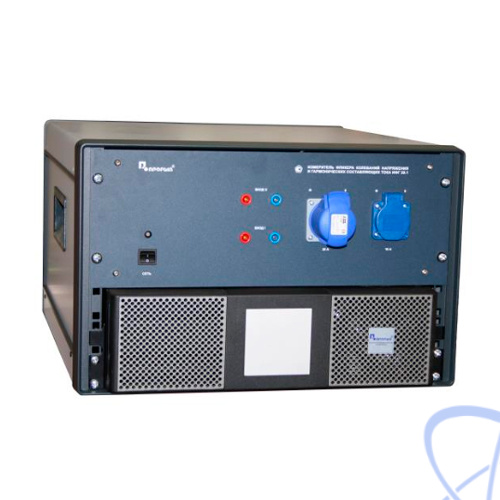

Назначение измерителя фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М:
Измеритель фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М изготовлен в соответствии с ГОСТ 30804.3.2-2013 (МЭК 61000-3-2:2009), ГОСТ 30804.3.3-2013 (МЭК 61000-3-3:2008), ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) и предназначен для:
- измерения кратковременной дозы фликера, Pst;
- измерения длительной дозы фликера, Plt;
- измерения характеристики относительного изменения напряжения, d(t);
- измерения максимального относительного изменения напряжения, dmax;
- измерения гармонических составляющих тока, потребляемого ТС от сети электропитания;
- измерения тока, потребляемого испытуемым ТС, I(t);
- измерения напряжения на входе испытуемого ТС, U(t);
- измерения мощности, потребляемой испытуемым ТС, P(t);
- генерации стабильного переменного напряжения 220В; 50Гц для питания испытуемого ТС.
Измеритель фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М имеет две модификации: ИФГ 20.1 М-1 и ИФГ 20.1М-3. В модификации ИФГ 20.1 М-1 предусмотрен однофазный источник питания, а в модификации ИФГ 20.1 М-3 - трёхфазный источник питания.
Область применения измерителя фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М:
Область применения ИФГ 20.1М: для технических, исследовательских и других видов испытаний в лабораторных условиях электрических и электронных ТС с питанием от сети 220 В, 50 Гц на соответствие требованиям:
- ГОСТ 30804.3.2-2013 (МЭК 61000-3-2:2009);
- ГОСТ 30804.3.3-2013 (МЭК 61000-3-3:2008);
- ГОСТ 30804.3.11-2013 (МЭК 61000-3-11:2000);
- ГОСТ 30804.3.12-2013 (МЭК 61000-3-12:2004).
