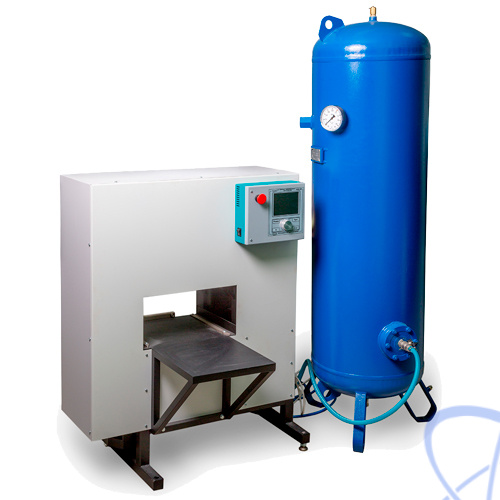

АЦН-20 — аппарат циклического нагружения

Производитель

Гарантия

12 мес

Артикул

56020

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение аппарата циклического нагружения АЦН-20:

Аппарат циклического нагружения АЦН-20 предназначен для полностью автоматической подготовки образца геосинтетического материала при действии циклической нагрузки.

Реализованные стандарты:
ОДМ 218.5.006;
ГОСТ Р 56336;
ГОСТ 32490

Особенности аппарата циклического нагружения АЦН-20:

Аппарат выполняет заданное число циклов нагружения (от 1 до 500 циклов) от 4,5 кПа до заданной нагрузки (от 20 до 500 кПа). Во время нагружения вычисляются средние значения максимумов и минимумов циклов, а также разброс этих параметров по всем циклам;
Аппарат оснащается ресивером и малошумным компрессором с уровнем шума менее 46 дБ;
Ведение журнала результатов обеспечивает хранение до 450 результатов и до 250 графиков нагружения в энергонезависимой памяти;
Цветной дисплей обеспечивает вывод подробной информации о заданных условиях, текущих значениях нагрузки во время испытания, а также график нагружения образца;
Встроенная функция энергосбережения, позволяет автоматически отключать привод при длительном простое;
Возможность просмотра результатов испытания, а также их печати через последовательный порт RS-232;
Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания;
Система полной самодиагностики с индикацией причин неисправностей на дисплее.

Технические характеристики аппарата циклического нагружения АЦН-20:

Параметр	Значение
Технические характеристики
Минимальная нагрузка на образец за цикл	От 4,5 до 5,5 кПа
Максимальная нагрузка на образец за цикл	От 490 до 510 кПа
Количество циклов нагружения образца	От 1 до 500
Частота нагружения	1 Гц
Рабочий ход плиты	Не менее 50 мм
Точностные характеристики
Предел допускаемой погрешности измерения нагрузки, в диапазоне от 0,1 до 1 кН	10 %
Предел допускаемой погрешности измерения перемещения, в диапазоне от 1 до 2 кН	10 %
Предел допускаемой погрешности измерения перемещения, в диапазоне от 2 до 10 кН	0,2 кН
Эксплуатационные характеристики
Потребляемая мощность, в режиме нагружения	Не более 400 Вт
Потребляемая мощность, в режиме ожидания	Не более 200 Вт
Потребляемая мощность, в режиме энергосбережения	Не более 30 Вт
Напряжение сети питания	От 187 до 242 В
Частота сети питания	От 49 до 51 Гц
Температура окружающего воздуха	От +10 до +35 °C
Относительная влажность воздуха	Не более 80%
Расход воздуха	91 л/мин
Входное давление	От 6,5 до 16 атм
Срок службы	6 лет, не более 15000 часов
Габаритные размеры	900 х 1100 х 760
Масса аппарата, без оснастки	Не более 130 кг
Масса аппарата, с оснасткой	Не более 145 кг
Безопасность
Электробезопасность	Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000
Звуковое сопровождение	Подача звукового сигнала при окончании испытания, обнаружении неисправности
Диагностика и настройка	Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

№	Наименование	Количество
1	Аппарат циклического нагружения АЦН-20	1
2	Ящик подготовки образцов	1
3	Плита уплотнения 300 х 300 х 75 мм	1
4	Плита уплотнения нижнего слоя щебня	1
5	Плита уплотнения верхнего слоя щебня	1
6	Шаблон для установки плиты уплотнения	1
7	Программа и методика аттестации	1
8	Руководство по эксплуатации	1
9	Паспорт	1

Дополнительная комплектация АЦН-20:

(Поставляется за отдельную плату)

№	Наименование
1	Ресивер вертикальный
2	Компрессор для повышения давления (сжатия) воздуха
3	Система сбора данных ЛинтеЛ Линк
4	Лабораторная информационная система ЛинтеЛ ЛИС
