Назначение установки осушки газов (исполнение 2):
Адсорбционные установки осушки газов (далее осушители или установки) выпускаются в металлических шкафах и предназначены для осушки и подготовки сжатого воздуха или азота.
Описание установки осушки газов (исполнение 2):

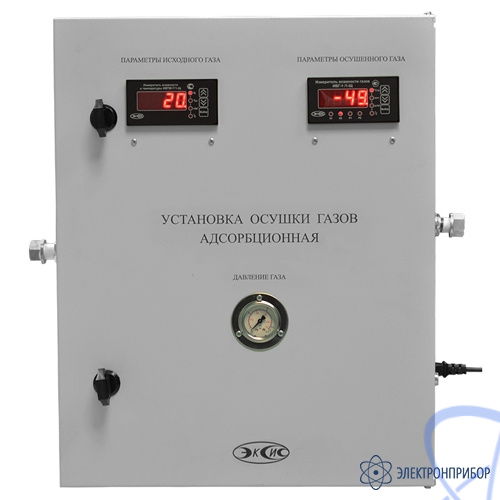

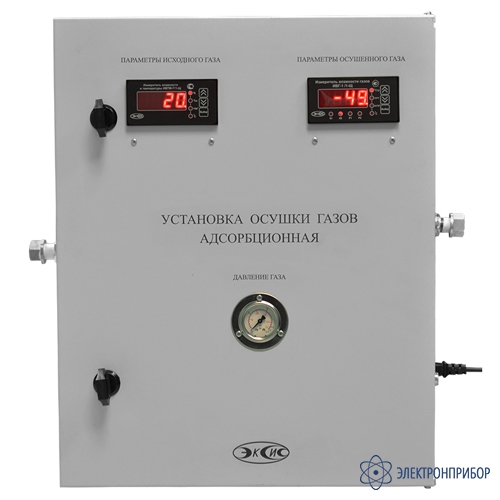

Малогабаритная адсорбционная установка осушки газа исполнение 2 (контроль влажности газа на входе и выходе из осушителя) состоит из: адсорбер в количестве 2-х штук; нижний и верхний распределитель потока; фильтр предварительной и тонкой очистки; электромагнитный клапан; дроссель; глушитель, переключающий клапан; преобразователь ИПВТ-08; измеритель влажности газов ИВГ-1; преобразователь ИПВТ-03; измеритель влажности и температуры ИВТМ-7; коллектор; манометр; соединительный кабель.
Устройство и принцип работы
Установки осушки являются адсорбционными с попеременными фазами адсорбции и регенерации и служат для осушения сжатого воздуха или азота. В осушителе установлено два адсорбера для обеспечения непрерывной работы. Установки выпускаются в 2 исполнениях, которые определяются возможностью измерения влажности газа на входе установки.
В обоих адсорберах попеременно происходит, соответственно в одном адсорбере – осушение среды, а в другом – регенерация. Этот способ обеспечивает непрерывную работу.
Особенности установки осушки газов (исполнение 2):
- Осушка инертных газов до -70 °C т.р.;
- Индикация влажности входного и выходного газа.
