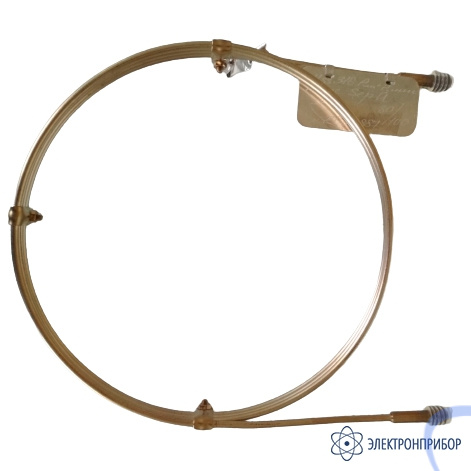

Описание насадочных колонок:
По выбору могут быть предложены как заполненные, так и незаполненные насадочные колонки. Материал колонок: стеклянные - стекло молибденовое №46, 3-С5, 3С-8; металлические - нержавеющая сталь 12Х18Н10Т, SS316, деактивированная нерж. сталь SS 316, at, никель. Возможна поставка силанизированных колонок из нержавеющей стали и колонок с внутренним кварцевым покрытием (fused silica или Silcosteel ®). Длина насадочных колонок составляет 0,5 м и выше, металлические колонки имеют диаметр 2 или 3 мм. По заказу могут быть изготовлены колонки другой конфигурации.
Металлические колонки длиной более 3 м, соединяются из нескольких колонок (с концами d5 мм) с помощью штуцера 8.652.174 (уплотнение графитовыми муфтами). Составные колонки, имеющие соединения секций с диаметром концов равным внешнему диаметру трубки соединяются с помощью переходника 6.115.180 (d3*d3, для колонки внутр.d=2мм), или с помощью переходника. Переходник 6.115.161-01 (d4*d4, для колонки внутр.d=3мм). Металлические колонки, в зависимости от применения, могут иметь различную конфигурацию (тип). Колонки разных типов несовместимы друг с другом по установке. При заказе, тип указывается после материала колонки в скобках.
Типы насадочных колонок
| Тип | Значение | Примечание |
| 1 | Концы диам. 5мм, симметричная колонка | Стандартная колонка. Стандартные штуцеры под насадочную колонку. При заказе тип может не указываться. |
| 2 | Концы диам. 5мм, с длинным хвостовиком | Длинный конец устанавливается в испаритель для ввода пробы непосредственно в колонку. Стандартные штуцеры под насадочную колонку. |
| 3 | Концы диам. 3мм (3,2мм) |
При использовании металлических уплотнений колонок. Требуется специальная конфигурация штуцера в ГХ. |
| 4 | Концы диам. 3мм (3,2мм) | |
| 5 | Концы диам. 1/4" (6,35мм) | |
| 6 | Концы диам. 1/16" (1.59мм) | |
| 7 | Концы диам. 3мм (3,2мм) | Для дополнительного термостата колонок |
| 8 | Концы диам. 3мм (3,2мм) | Для Хроматэк-Газохром 2000 |
| 9 | Переходники на конце колонки под трубку 1.6мм входят в комплект поставки колонки | Для Хроматэк-Кристалл 7000 |
| 11 | Концы диаметром 4мм,с длинным хвостовиком | Колонка для ЛХМ-8 (80, 2000) |
| Колонки типа 1-7 используются в лабораторных хроматографах серии Хроматэк-Кристалл 2000, Хроматэк-Кристалл 2000М и Хроматэк-Кристалл 5000. | ||
Примеры составления заявки на насадочную колонку:
Незаполненная колонка: М (тип 2) 2м*3мм (незаполн.), где:
М - металлическая, материал 12Х18Н10Т;
тип 2 - несимметричная, с удлиненным входным концом;
2м - длина 2 м;
3мм - внутренний диаметр 3 мм;
Колонка, заполненная носителем с нанесенной НЖФ: С 2м, 5% SE-30 на хроматоне N AW 0,16/0,2, где:
C - стеклянная;
5% - количество неподвижной жидкой фазы;
SE-30 - тип неподвижной жидкой фазы;
на хроматоне N AW - твердый носитель;
0,16/0,2 - фракция носителя "мм" (или "меш").
Колонка, заполненная адсорбентом: М 2м*2мм, Porapak N 80/100, где:
Porapak N - адсорбент;
80/100 - фракция адсорбента.
