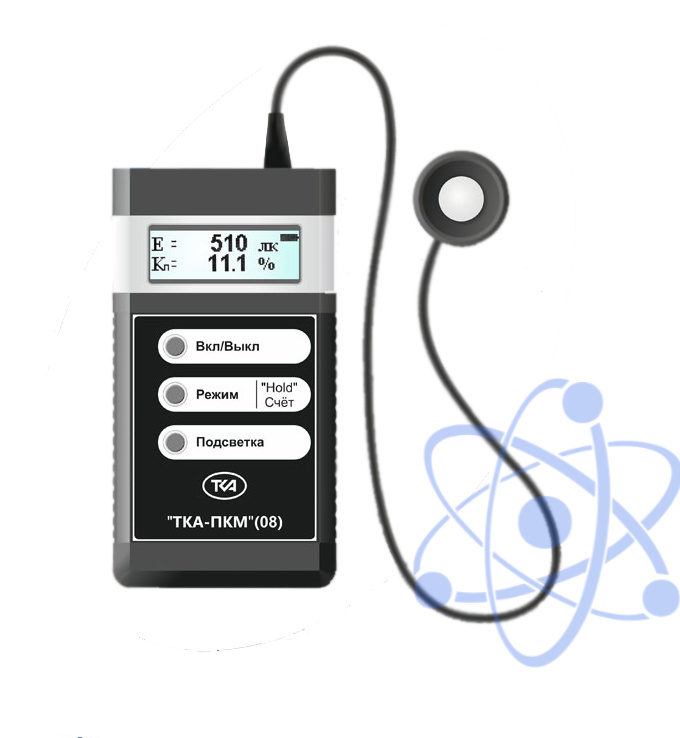

Описание пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08):

Прибор предназначен для измерения коэффициента пульсации овещённости, создаваемой различными произвольно пространственно расположенными источниками, и освещённости в видимой области спектра (380 ÷ 760) нм.

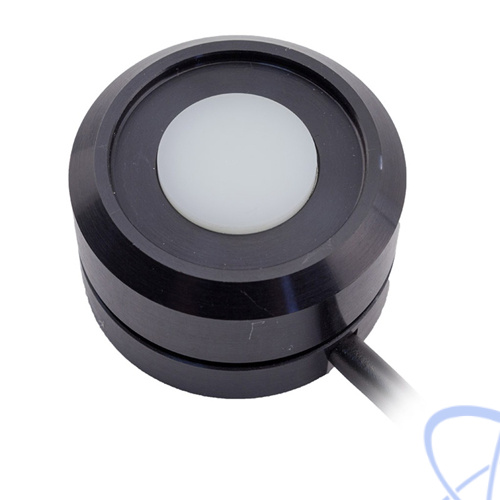

В измерительной головке установлен первичный преобразователь излучения – полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствует относительной световой спектральной эффективности V(λ).

Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

Особенности пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08):

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.
В ГОСТ Р 54945-2012 сформулированы требования к условиям проведения измерения, и методика расчета коэффициента пульсации освещенности. В новом документе приведен перечень рекомендованных люксметров-пульсметров для проведения измерений пульсаций освещенности. Удовлетворить требованиям нового ГОСТ Р 54945-2012 и войти в этот список смогли лишь несколько приборов, среди которых рекомендованы к применению люксметры-пульсметры "ТКА-ПКМ"(08).
Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки, при стандартных настройках порта (9600 бит/с, 8 бит, нет четности,1 стоповый бит).
Для приема данных можно использовать любую терминальную программу под Windows (HyperTerminal, terminal v.1.9b, Putty); для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал типа TermUSB с поддержкой FT232RL.
Кабель USB A-B в стандартную комплектацию не входит.

Окно в Windows	Работа на Android

По дополнительному заказу, в комплект поставки ТКА-ПКМ(08) может входить кабель связи USB A-B и диск с программным обеспечением под Windows (SPTerminal).

Окно SPTerminal от НТП "ТКА"	Диск мини-СD R80

Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

Почему стоит приобрести прибор ТКА-ПКМ?

• Устройство сочетает в себе люксметр, который выполняет функцию вычисления уровня освещенности, и пульсметр, необходимый для установления коэффициента пульсации освещённости;
• Прямые измерения не требуют методики проведения измерений и проводятся по эксплуатационной документации на применяемое средство измерений;
• Удобный корпус и интуитивно понятный интерфейс;
• Возможность вырезания естественного фона освещения;
• Возможность подключения к компьютеру для передачи данных;
• Цена на фотометр сравнительно невысока, что в полной мере соотносится с отличным качеством.

Возможность вырезания естественного фона освещения

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. Для этого достаточно после включения питания поместить фотоголовку в обследуемую точку и по запросу "Затемните датчик и нажмите Пауза", не затемняя датчик, запустить процесс обнуления канала. При дальнейшем измерении прибор будет вычитать из значения общей освещённости в этой же точке начально измеренный уровень естественной освещённости: Е_иск = Е - Е _ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θ_пр , где θ_пр – относительная погрешность прибора, ( θ = 12,5%, при θ_пр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещённости должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

• плотная облачность;
• отсутствие движения людей и объектов в районе точки измерения;
• минимальное время между этапами измерения.

Измерение освещённости, которую создает источник излучения, а также вычисление коэффициента пульсации – это параметры, которые определяются не только в ходе проверки освещения на рабочих местах, в общественных заведениях, производственных хранилищах и цехах, но и в домашних условиях. Для этого нужен специальный прибор: «ТКА-ПКМ»(08) – это устройство, которое определяет оба этих параметра. Такие приборы называются фотометрами, и их функции затрагивают область излучений различного рода. Купить люксметр, который будет не только высокоточным, но и качественным и приемлемым по стоимости, можно на нашем сайте.
