ТКА-ВД (01) — спектроколориметр

ТКА-ВД (01) — спектроколориметр

ТКА-ВД (01) — спектроколориметр


Производитель:
ТКА
Гарантия:
12 мес.
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение спектроколориметра ТКА-ВД (01):

Спектроколориметр ТКА-ВД (01) предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

ВНИМАНИЕ! Прибор ТКА-ВД (01) НЕ ПОДХОДИТ для измерения яркости при работе с фотолюминесцентными материалами (в том числе для получения лицензии МЧС. Диапазоны измерения указаны в ГОСТ 12.2.143-2009 (Изменение № 1 от 14.12.2011 г.)).

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет спектроколориметр ТКА-ВД (01). Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный спектроколориметр ТКА-ВД (01), цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ТКА-ВД (01), стоимость которого включает в себя заводскую калибровку, пригодится для самых разных условий исследования, от бытовых до научных.

Измерения в режиме яркости:

  • Плазменные панели;
  • ЖК-дисплеи;
  • Киноэкраны;
  • Уличные экраны;
  • Потолочные светильники с рассеивателем;
  • Аварийное освещение;
  • Светофоры;
  • Экраны видеопроекторов.

Особенности спектроколориметра ТКА-ВД (01):

  • Компактность и удобство в эксплуатации;
  • Вывод информации на встроенный ЖКИ;
  • Прямых отечественных аналогов нет;
  • Определения значений в режиме реального времени;
  • Собственная программа для связи с ПК;
  • Малое энергопотребление;
  • Простота и удобство в эксплуатации;
  • Фотометрическая гайка под штатив.

Описание спектроколориметра ТКА-ВД (01):

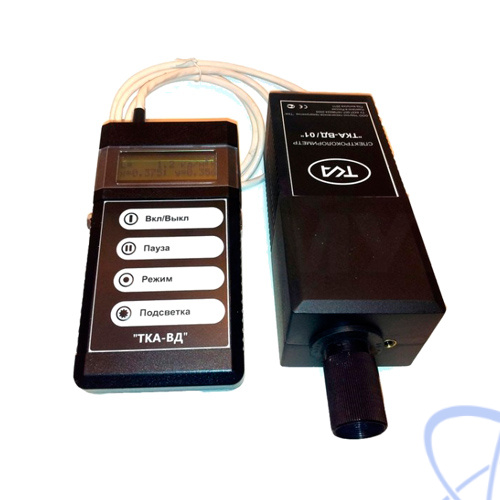

ТКА-ВД (01) состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только самосветящихся и несамосветящихся поверхностей накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения. В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Прибор ТКА-ВД (01) имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).

Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

  • Отображение яркости L, кд/м2 и координат цветности (x, y) в системе МКО 31;
  • Отображение яркости L, кд/м2 и координат цветности (u', v') в системе МКО 76;
  • Отображение координат цвета X, Y, Z;
  • Отображение коррелированной цветовой температуры Тц, К.

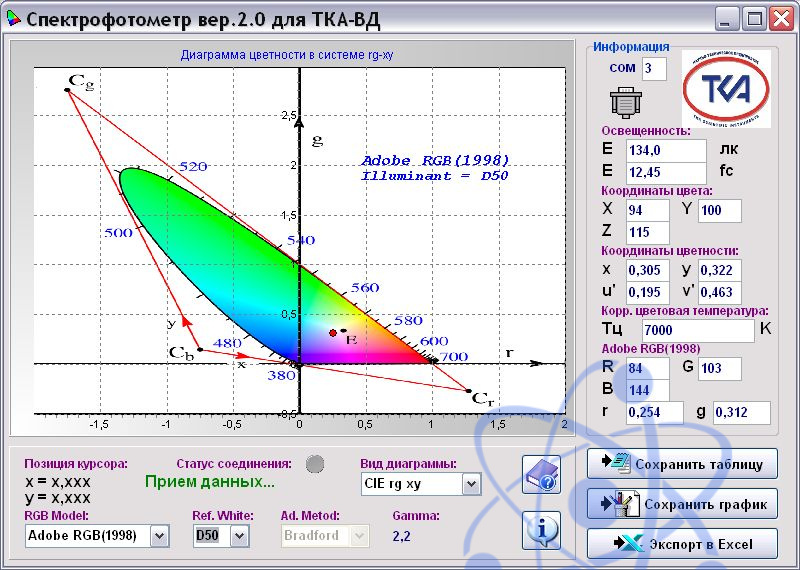

Программное обеспечение "Спектрофотометр":

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа A - B). Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.

Системные требования:

  • IBM-совместимый компьютер;
  • Операционная система Win98/XP/NT/XP/Vista/Seven;
  • Свободный USB-порт (виртуальный СОМ порт).

Возможности программы:

  • Чтение и отображение значений измеряемых параметров в реальном времени;
  • Экспорт данных в MS Excel и файлы TXT, BMP;
  • Автосканирование подключения прибора к ПК;
  • Контроль ошибок получения данных.

Нормативные документы:

  • ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска;
  • ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний;
  • СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Технические характеристики спектроколориметра ТКА-ВД (01):

Параметр Значение
Тип  Прямой метод измерения
Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон 390÷760 нм
Количество точек опроса 61
Поле зрения блока (для блока 01)
Диапазоны измерения коррелированной цветовой температуры 1600 ÷ 16 000 К
Диапазоны измерения координат цветности x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595
Пределы рабочей яркости 10 ÷ 20 000 кд/м²
Пределы допустимого значения абсолютной погрешности измерения координатцветностиx тепловых источников, y, не более ±0,005
Пределы допустимого значения абсолютной погрешности измерения координатцветностиx других источников со сплошным спектром излучения, y, не более ±0,02
Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %
Дисплей Двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Питание NiMH аккумуляторная батарея -  типоразмер батареи «Крона», 8,4 В
Габаритные размеры измерительного блока 165х85х35 мм
Габаритные размеры фотометрической головки 240х70х70 мм
Масса прибора (не более) (без штатива) 1,5 кг
Наименование Количество
1 Спектроколориметр ТКА-ВД (01) 1
2 NiMH аккумуляторная батарея (типоразмер «Крона», 6F22) 1
3 Блок питания AC-220-Si для зарядки аккумуляторной батареи 1
4 Кабель связи с ПК (USB A-B) 1
5 Диск с программным обеспечением 1
6 Руководство по эксплуатации 1
7 Паспорт 1
8 Сумка для прибора 1
9 Транспортная тара 1
