Назначение комплекса мониторинга температуры ПАРМА КМТ:
- Осуществление непрерывного беспроводного многоканального мониторинга температур контролируемых объектов и окружающей среды;
- Выдача аварийных сигналов при достижении пороговых значений (уставок) опасного и аварийного перегрева по температуре и опасной скорости перегрева;
- Выявление разности температур на однотипных присоединениях;
- Отображение измеренной температуры и точки контроля;
- Передача данных телеметрии на устройства верхнего уровня в системы АСУ по протоколу Modbus для обработки, архивации и анализа измерений;
- Архивация, отображение и анализ данных, выявление трендов и развитие дефектов на уровне ПС, РЭС на основе предлагаемой параметризированной SCADA.

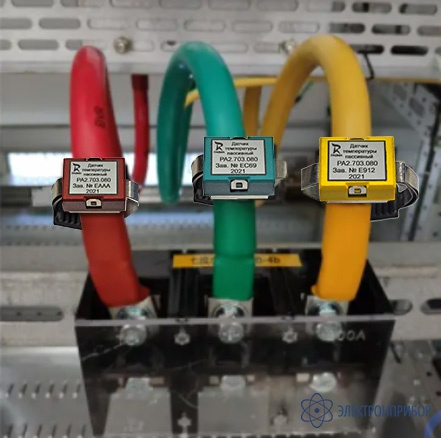

Комплекс мониторинга температуры «ПАРМА КМТ» устанавливается в распределительных устройствах (РУ) напряжением от 0,4 до 35 кВ в местах подвижных контактов, сборных шин, вводов трансформаторов, кабелей и их соединений со сборными шинами.
Рекомендуется к применению на особо ответственных объектах, РУ и КРУ с резкими перепадами температур, подверженных вибрации, электроустановках с заканчивающимся сроком службы или выработанным ресурсом эксплуатации.
Структурная схема:
- распределенная двух/трехуровневая информационная система;
- беспроводной канал передачи данных измерений температуры с дальностью до 150 м (с возможностью увеличения дальности до 1000 м);

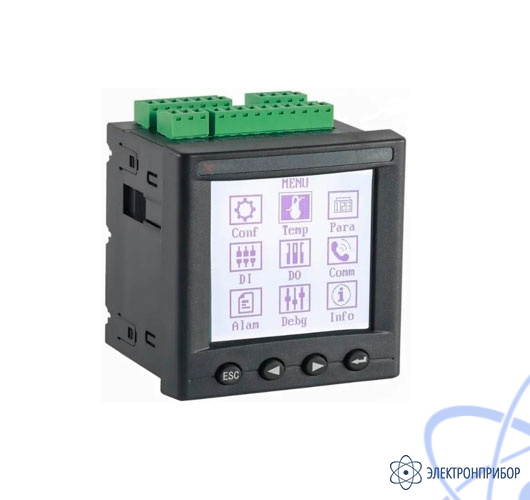

- возможность реализации местного человеко-машинного интерфейса на дисплее панельного АРМ;
- выдача аварийно-предупредительной сигнализации типа «сухой» контакт в систему центральной сигнализации или АСУ ТП;
- передача данных телеметрии в АСУ ТП выполняется по протоколу МЭК 60870-5-104.
Преимущества комплекса мониторинга температуры ПАРМА КМТ:
- простота монтажа, отсутствие проводных соединений;
- уверенный прием телеметрии в пределах объекта;
- «емкость» обслуживания одного УИТ до 240 датчиков температуры;
- передача данных телеметрии по протоколу МЭК 60870-5-104 в диспетчерские центры для online мониторинга и аналитики (создания отчетов, построения трендов, логирования данных);
- сочетание законченного технического решения для КРУ, РП с опционально предлагаемым верхним уровнем для ПС, РЭС на основе собственной SCADA-системой;
- разумная цена;
- предусмотрено развитие диагностических алгоритмов.
Соответствует требованиям НТД *:
Соответствует требованиям НТД*:
- ГОСТ 8024-90 Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В;
- РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
- Правила устройства электроустановок» (ПУЭ) 6,7 издание. Глава 1.3.;
- ГОСТ Р 56511-2015 «Контроль неразрушающий. Методы теплового вида. Общие требования»;
- ГОСТ Р 53698-2009 «Контроль неразрушающий. Методы тепловые. Термины и определения».
*Содержат нормы температур нагрева и соответствующие превышения температуры частей аппаратов при продолжительном протекании номинального тока (для трансформаторов тока — наибольшего рабочего первичного тока).
