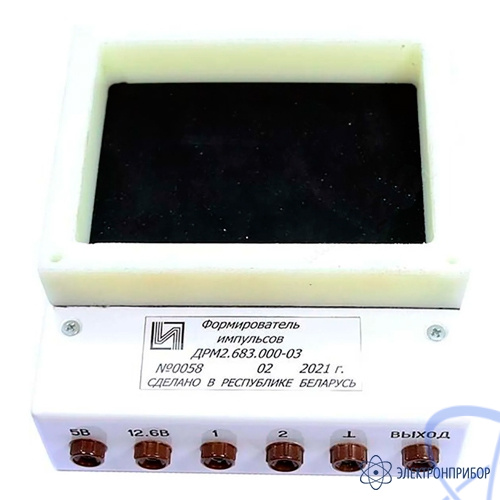

Назначение формирователя импульсов для секундомеров Интеграл С-01 ДРМ2.683.000-03:
Формирователь импульсов для секундомеров Интеграл С-01 ДРМ2.683.000-03 используется при поверке секундомера Интеграл С-01. Формирователь импульсов ДРМ2.683.000-03 считывает сигнал частоты с выводов жидкокристалического индикатора секундомера или часов Интеграл, усиливает и формирует импульсы частоты сигнала. Частота считываемого сигнала кратна частоте 32768 Гц, коэффициент кратности 1024 или 768. Сигнал с формирователя импульсов отображается на частотомере.
Особенности формирователя импульсов для секундомеров Интеграл С-01 ДРМ2.683.000-03:
- амплитуда выходного сигнала — не менее 2,4 В;
- напряжение питания — 12,6 В;
- входное сопротивление — не менее 5 кОм;
- частота считываемого сигнала — 30 ... 50 гц для часов;
- рабочая температура — 10 ... 35 °С.
