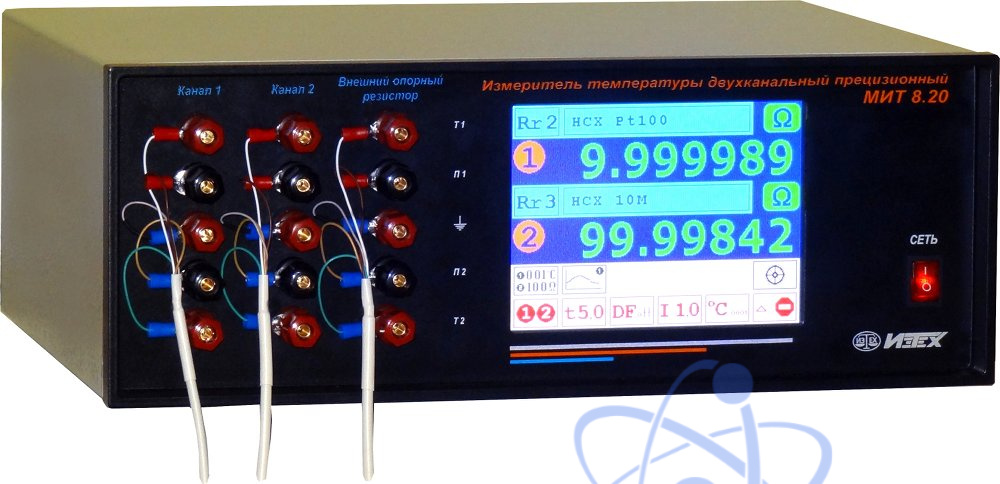

Двухканальный прецизионный измеритель температуры (мост измерительный температурный постоянного тока) МИТ 8.20 предназначен для высокоточного измерения температуры и электрического сопротивления, в том числе при проведении поверочных (калибровочных) работ.
Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры - платиновых термометров сопротивления (ТСПВ, ПТСВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90. В качестве первичных преобразователей температуры могут использоваться и термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006).
Прибор имеет два входных канала, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление. При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Индивидуальные статические характеристики (ИСХ) эталонных термопреобразователей вводятся в МИТ 8.20 либо при помощи сенсорного дисплея, либо с персонального компьютера (программное обеспечение входит в комплект поставки). ИСХ ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен, полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС).
В комплект поставки МИТ 8.20 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8.20, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8, свободный последовательный порт USB.
Управляющая программа позволяет: вводить в МИТ 8.20 значения внутренних опор; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.

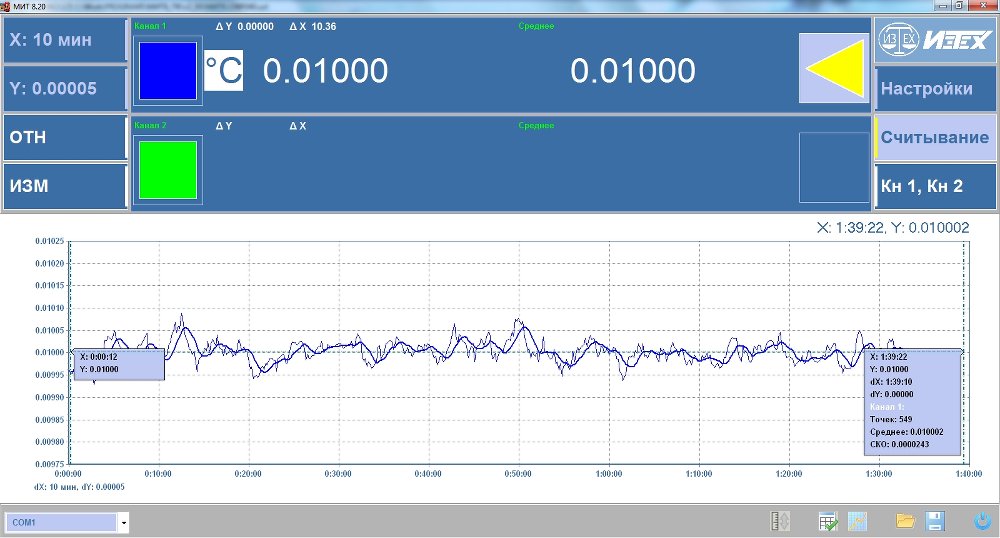

График температурного хода в ампуле тройной точки воды АТТВ-1, измеренного при помощи ПТС-10М (ток питания 1мА) и МИТ 8.20.
СКО измерений составило 0.024мК.
Области применений:
- Прецизионные измерения температуры. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления.
- Поверка и калибровка первичных термопреобразователей (ТС) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться как в Омах, так и в °С (К).
- Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0го, 1го, 2го и 3го разрядов в реперных точках МТШ-90. В этом применении МИТ 8.20 используется в качестве прецизионного омметра.
- Аттестация реперных точек МТШ-90. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления.
