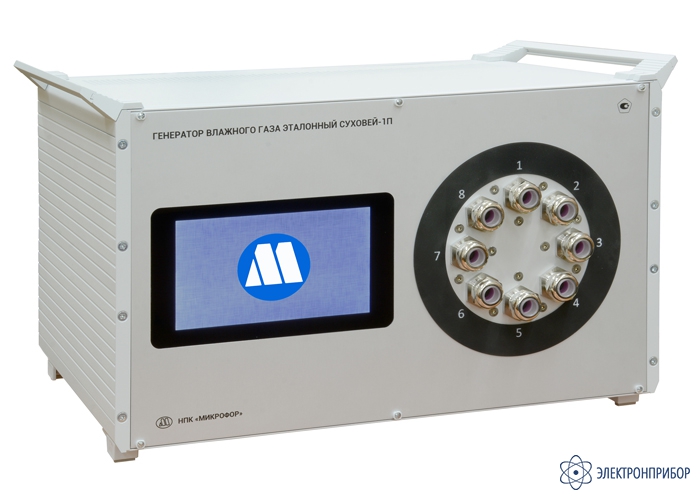

Суховей-1П — генератор влажного газа эталонный

Производитель

МИКРОФОР

Межповерочный интервал

12 мес

Артикул

64774

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение генератора влажного газа эталонного Суховей-1П:

Генератор Суховей-1П предназначен для воспроизведения задаваемых значений относительной влажности в парогазовых смесях. Генератор является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.547-2009 и может применяться для градуировки и поверки гигрометров погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения. Принцип работы генератора основан на совместном использовании метода двух температур и двух давлений, заключающийся в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.

Особенности генератора влажного газа эталонного Суховей-1П:

Реальное соответствие Государственной поверочной схеме (приказ Росстандарта №2885 от 15.12.2021). Воспроизведение относительной влажности основано на фундаментальном физическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр. Передача единицы относительной влажности рабочим средствам измерения осуществляется методом прямых измерений, в отличие от генераторов на основе метода смешения, реализующих метод непосредственного сличения;
Полностью автоматизированный режим установки и поддержания заданного значения относительной влажности;
Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР»;
Большой сенсорный дисплей для управления генератором;
В измерительной камере генератора постоянно установлен преобразователь влажности и температуры ДВ2ТС-1Т-2П, контролирующий корректность работы генератора и динамику установления влажности;
Конструкция измерительной камеры обеспечивает высокую равномерность температуры по всему объему и высокую точность измерения температуры установленных в ней испытуемых гигрометров. Принудительный обдув камеры наружным воздухом минимизирует градиенты температуры по корпусу испытуемых гигрометров, обеспечивая минимальный градиент между температурой сенсоров влажности и измерительной камерой.

Технические характеристики генератора влажного газа эталонного Суховей-1П:

Параметр	Значение
Диапазон воспроизведения относительной влажности ПГС - при использовании осушителя - при питании генератора непосредственно от компрессора	от 0 до 100% от 5 до 100%
Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности: - в диапазоне от 0 до 98% включительно - в диапазоне от 98 до 100%	±0,5 % ±1 %
Время установления задаваемой относительной влажности ПГС в измерительной камере*	не более 30 мин
Питающий газ	воздух или азот
Избыточное давление рабочего газа на входе генератора	от 0,6 до 0,9 МПа
Потребление рабочего газа	не более 2 л/мин
Температура точки инея питающего газа при рабочем давлении: - для диапазона воспроизведения относительной влажности от 0 до 100% - для диапазона воспроизведения относительной влажности от 5 до 100%	не более -20°С не нормируется
Расход ПГС через измерительную камеру генератора	от 1 до 1,5 л/мин
Количество портов измерительной камеры для установки преобразователей гигрометров	8
Габаритные размеры погружной части преобразователей гигрометров: - без втулки - с использованием втулок	M24×1, глубина до 30 мм не более Ø20×30 мм
Время прогрева генератора	не более 30 мин
Дискретность задания воспроизводимого значения относительной влажности	1 %
Нестабильность воспроизводимого значения относительной влажности	±0,1%
Потребляемая мощность	не более 300 Вт
Габаритные размеры не более (ширина×высота×глубина)	500×350×420 мм
Масса генератора	не более 25 кг

* - зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.

№	Наименование	Количество
1	Блок генератора основной с модулем управления и индикации и измерительной камерой Суховей-1П	1
2	Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-2П-В	1
3	Переходная втулка	8
4	Руководство по эксплуатации	1
5	Упаковка	1
