Назначение комплекта мер калибровочных от 75 до 110 ГГц, WR10, UG-387/UM ВЕКТОР-КН 75-110 ГГц:
Калибровочный набор серии ВЕКТОР-КН подходит для полных одно- и двупортовых калибровок анализаторов цепей с модулями расширения частотного диапазона.

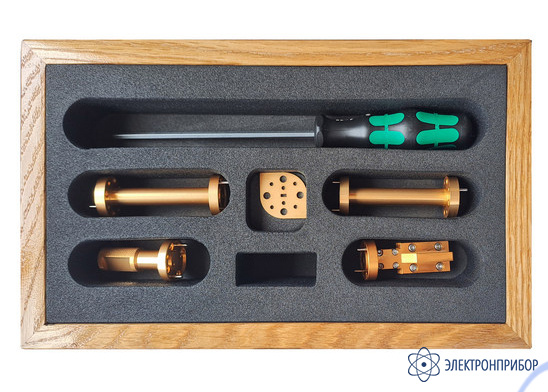

В калибровочный набор входят:
- согласованная волноводная нагрузка;
- четвертьволновая вставка;
- эквивалент короткого замыкания;
- 2 двухдюймовые волноводные секции;
- отвертка;
- набор крепежных винтов;
- компактная коробка для хранения составляющих калибровочного набора.
Калибровочные наборы серии ВЕКТОР-КН изготавливаются на частотные диапазоны: 50-75 ГГц, 75-110 ГГц, 110-170 ГГц с размерами волноводных окон WR15 (3.76*1.88 мм), WR10 (2.54*1.27 мм), WR6 (1.651×0.826 мм) соответственно, совместимые с приборами с фланцем UG-387/U.
Возможно изготовление калибровочных наборов под индивидуальные ТЗ заказчика.
