Назначение калибратора универсального Н4-11

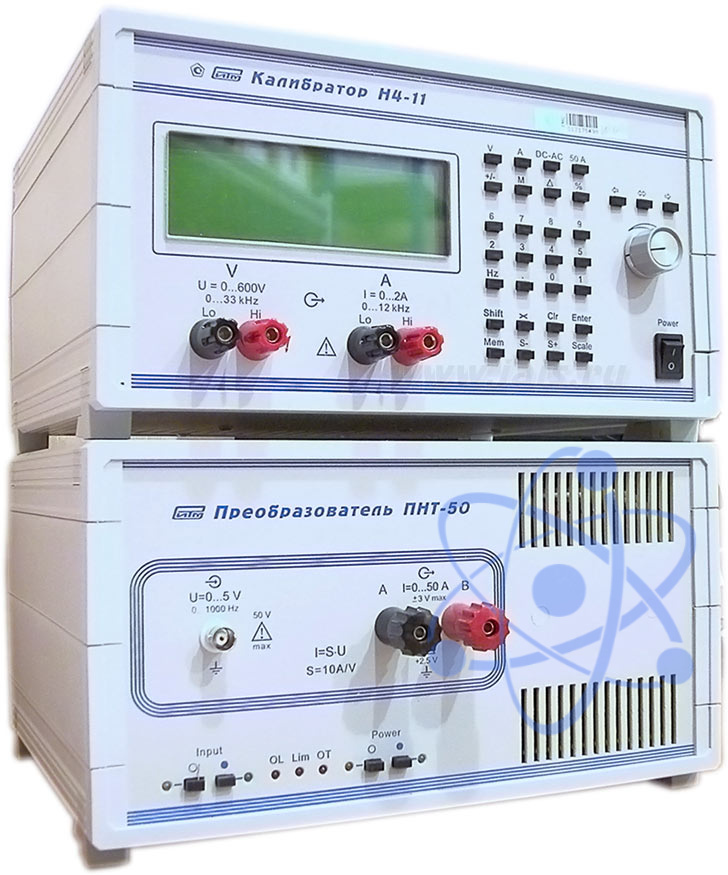

Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (входит в комплект поставки), калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.

Воспроизведение постоянного напряжения

Предел (Uп)	Диапазон воспроизведения в значениях устанавливаемой шкалы, В	Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более	Напряжения шумов и пульсаций на выходе калибратора, мВ	Выходное сопротивление, Ом, не более	Нормальный ток нагрузки, мА, не более	Максимальный ток нагрузки, мА
0.2 В	.00010 – 0.20009	0.1 + 0.05	1	0.02	5	100
2 В	0.2001 – 2.0009	0.05 + 0.01	5	0.02	25	100
20 В	02.001 – 20.009	0.05 + 0.005	20	0.02	25	100
200 В	020.01 – 200.09	0.1 + 0.01	200	0.1	25	50
600 В	200.1 – 600.0	0.1 + 0.03	1000	1	5	10
Примечание: U – установленное значение напряжения, Uп – конечное значение предела

Воспроизведение переменного напряжения

Предел (Uп)	Диапазон воспроизведения в значениях устанавливаемой шкалы, В	Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более
Предел (Uп)		10 – 20 Гц	20 – 40 Гц	0,04 – 1.2 кГц	1.2 – 10 кГц	10 – 20 кГц	20 – 33 кГц
0.2 В	.00100 – 0.20009	0.3 + 0.1	0.2 + 0.1	0.2 + 0.1	0.2 + 0.1	0.3 + 0.1	0.5 + 0.1
2 В	0.2001 – 2.0009	0.3 + 0.02	0.2 + 0.02	0.1 + 0.02	0.2 + 0.02	0.3 + 0.03	0.5 + 0.05
20 В	02.001 – 20.009	0.3 + 0.02	0.2 + 0.015	0.1 + 0.015	0.2 + 0.02	0.3 +0.03	0.5 + 0.05
150 В	020.01 – 150.09	0.3 + 0.02	0.2 + 0.02	0.1 + 0.02	0.2 + 0.02	0.3 + 0.03	0.5 + 0.05
600 В	150.1 – 600.0	-	-	0.3 + 0.1	-	-	-

Другие параметры в режиме воспроизведения переменного напряжения
Предел	Постоянная составляющая, мВ, не более	Коэффициент гармоник и шумов, %					Выходное сопротивление, Ом, не более	Нормальный ток нагрузки, мА, не более	Максимальный ток нагрузки, мА
		на частотах, Гц
		10 – 20	20 – 40	0.04 - 10 к	10 – 20 к	20 – 33 к
0.2 В	1	0.5	0.2				0.03	5	100
2 В	1	0.5	0.2	0.15 + 0.02·f			0.03	25	100
20 В	3	0.5	0.2				0.03	25	100
150 В	25	0.5	0.2				0.3	25	50
600 В	1	-	-	0.3	-	-	3	5	10
Примечание: U – установленное напряжение, Uп – конечное значение предела, f - частота в килогерцах

Воспроизведение силы постоянного тока

Предел (Iп)	Диапазон воспроизведения в значениях устанавливаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более	Ток шумов и пульсаций на выходе калибратора, мА	Выходное сопротивление, кОм	Максимальное сопротивление нагрузки, Ом	Максимальное напряжение на нагрузке, В
20 мА	00.000 – 20.009 мА	0.1 + 0.01	0.01	100	500	3
200 мА	02.001 – 200.09 мА	0.1 + 0.01	0.1	10	50	3
2000 мА	0200.01 – 2000.9 мА	0.1 + 0.01	1	1	5	3
20 А*	02.001– 20.009 А	0.25 + 0.025	50	0.1	0.5	2
50 А*	20.01 – 50.00 А	0.25 + 0.1	150	0.1	0.1	1.5
Примечание: I - установленное значение тока, Iп – конечное значение предела * Воспроизведение с помощью преобразователя ПНТ-50.

Воспроизведение силы переменного тока

Предел (Iп)	Диапазон воспроизведения в значениях устанавливаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более
Предел (Iп)	Диапазон воспроизведения в значениях устанавливаемой шкалы	10 – 20 Гц	20 – 1200 Гц	1.2 – 12 кГц
20 мА	00.000 – 20.009 мА	0.3 + 0.05	0.2 + 0.03	0.2 + 0.05 + 0.05·f
200 мА	02.001 – 200.09 мА	0.3 + 0.05	0.2 + 0.03	0.2 + 0.05 + 0.05·f
2000 мА	0200.01 – 2000.9 мА	0.3 + 0.05	0.2 + 0.03	0.2 + 0.05 + 0.05·f
20 А*	02.001– 20.009 А	0.4 + 0.05	0.25 + 0.03 + 1.5·f	-
50 А*	20.01 – 50.00 А	0.4 + 0.1	0.25 + 0.1 + 1.5·f	-

Другие параметры в режиме воспроизведения силы переменного тока
Предел	Постоянная составляющая, мА	Коэффициент гармоник и шумов, % на частотах, Гц			Выходное сопротивление, кОм	Максимальное сопротивление нагрузки, Ом	Максимальное напряжение на нагрузке, В
Предел	Постоянная составляющая, мА	10 – 20 Гц	20 – 1200 Гц	1.2 – 12 кГц	Выходное сопротивление, кОм	Максимальное сопротивление нагрузки, Ом	Максимальное напряжение на нагрузке, В
20 мА	0.005	0.5	0.2	0.2+0.1·f	50**	500	2
200 мА	0.05	0.5	0.2	0.2+0.1·f	5**	50	2
2000 мА	0.5	0.5	0.2	0.2+0.1·f	0.5**	5	2
20 А*	15	0.5	0.2 + 2·f	-	0.025**	0.5	1.5
50 А*	50	0.5		-	0.025**	0.05	1
Примечание: I - установленный ток, Iп – конечное значение предела, f - частота в килогерцах. * На выходе преобразователя ПНТ-50 ** На частоте 50 Гц

Режимы амплитудной манипуляции

(с параметрами железнодорожной сигнализации)

Режим	Обозначение	Частота или период	Заполнения						Масштабный коэффициент
Контроль (установка) амплитуды импульсов постоянного тока и уровня сигнала несущей частоты переменного тока	«M0»	Выключено	100% (постоянно включено)						1
Симметричный периодический сигнал	«M1»	8 Гц±0.5 %	50±0.25 %						0.7071
	«M2»	12Гц±0.5 %	50±0.25 %						0.7071
Кодо-импульсная последовательность: код «З»	«M3»	1.86±0.02 с (0.538 Гц ±1 %)	И	П	И	П	И	П	-
			0.35±0.01 с	0.12±0.01 с	0.24±0.01 с	0.12±0.01 с	0.24±0.01 с	0.79±0.01 с
Кодо-импульсная последовательность: код «Ж»	«M4»	1.86±0.02 с (0.538 Гц ±1 %)	И	П	И	П			-
			0.35 ±0.01 с	0.12 ±0.01 с	0.6 ±0.01 с	0.79 ±0.01 с
Кодо-импульсная последовательность: код «КЖ»	«M5»	1.86±0.02 с (0.538 Гц ±1 %)	И	П	И	П			-
			0.3 ±0.01 с	0.63 ±0.01 с	0.3 ±0.01 с	0.63 ±0.01 с

Диапазон и погрешность воспроизведения манипулированных сигналов
Предел (Uп или Iп)	Диапазон воспроизведения в значениях устанавливаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп)
Воспроизведение напряжения постоянного тока
0.2 В	.00200 – 0.20009 В	1 + 0.5
2 В	0.2001 – 2.0009 В	0.5 + 0.05
20 В	02.001 – 20.009 В	0.5 + 0.05
200 В	020.01 – 200.09 В	0.5 + 0.1
Воспроизведение напряжение переменного тока на частотах
		20 Гц – 10 кГц	10 – 33 кГц
0.2 В	.00100 – 0.20009 В	1 + 0.15	1.5 + 0.1
2 В	0.2001 – 2.0009 В	1 + 0.1	1.5 + 0.1
20 В	02.001 – 20.009 В	1 + 0.1	1.5 + 0.1
150 В	020.01 – 150.09 В	1 + 0.1	1.5 + 0.1
Воспроизведение силы постоянного тока
20 мА	00.010 – 20.009 мА	0.5 + 0.1
200 мА	02.001 – 200.09 мА	0.5 + 0.1
2000 мА	0200.01 – 2000.9 мА	0.5 + 0.1
20 А*	02.001 – 20.009 А	1 + 0.1
50 А*	20.010 – 60.000 А	1 + 0.1
Воспроизведение силы переменного тока на частотах
		20 – 1200 Гц	1.2 – 12 кГц
20 мА	00.010 – 20.009 мА	0.5 + 0.1	0.5 + 0.1 + 0.05·f
200 мА	02.001 – 200.09 мА	0.5 + 0.1	0.5 + 0.1 + 0.05·f
2000 мА	0200.01 – 2000.9 мА	0.5 + 0.1	1 + 0.1 + 0.05·f
20 А*	02.001 – 20.009 А	1 + 0.1 + 1.5·f	-
50 А*	20.010 – 60.000 А	1 + 0.1 + 1.5·f	-
Примечание: И – импульс (установленный уровень включен), П – пауза (установленный уровень выключен). * Воспроизведение с помощью преобразователя ПНТ-50

Дополнительная температурная погрешность на 10 °С во всех режимах не превышает половины основной.
Погрешность установки частоты выходного напряжения или тока - ±(0.05 % от F + 0.1 Гц), где F – установленное значение частоты
Среднее время установления выходного уровня – 1 - 3 с.

Дополнительные возможности

Прибор обеспечивает:
- установку выходного уровня и частоты посредством клавиатуры;
- визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
- автоматический выбор пределов воспроизведения;
- плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
- вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора.
- полную цифровую калибровку.
Прибор имеет последовательный интерфейс, отвечающим требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу. Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность. Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.

Общие технические характеристики калибратора универсального Н4-11

Нормальные условия эксплуатации:

температура окружающего воздуха ...............23 ±(5) °С;
относительная влажность ................................65 ±(15) %;
атмосферное давление ....................................от 630 до 795 мм рт.ст.;
напряжение питающей сети ..............................220 ±(22) с частотой 50 ±(2) Гц.

Рабочие условия эксплуатации:

температура окружающего воздуха ................от 5 до 40 °С;
относительная влажность .................................до 90 % при температуре 25 °С;
атмосферное давление .....................................от 630 до 800 мм рт.ст.;
напряжение питающей сети ...............................220 ±(22) с частотой 50 ±(1) Гц.

Потребляемая мощность - не более 120 ВА (Н4-11) и 250 ВА (ПНТ-50)

Время прогрева – не более 5 мин.

Габаритные размеры корпуса: 291х176х259.

Масса – менее 6 кг (Н4-11) и не более 7 кг (ПНТ-50).

Наименование	Количество
Калибратор универсальный Н4-11	1
Преобразователь ПНТ-50	1
Вставка плавкая ВП2Б-1В 2А 250 В	2
Шнур соединительный	1
Блок нагрузок	1
Кабель	1
Футляр	1
Транспортная тара	1
Диск с ПО и документацией	1
Соединитель для Н4-11	6
Соединитель для ПНТ-50	1
Комплект эксплуатационной документации	1

Доплнительная комплектация

Наименование	Цена
Кабель КОП	По запросу
Катушка магнитная КМ-1 - для проверки магнитометров 1 мТл/А	По запросу
Катушка токовая КТ-400 - для проверки токовых клещей до 400 А	По запросу
Мера сопротивления перем. тока МС-01 (50 А)	По запросу
Мера сопротивления перем. тока МС-1 (2 А)	По запросу
Мера сопротивления перем. тока МС-10 (220 мА)	По запросу
Мера сопротивления перем. тока МС-100 (22 мА)	По запросу
Преобразователь USB-COM	По запросу
Преобразователь КОП-RS-232	По запросу
