КМ300КН — калибратор-компаратор универсальный

Реестр ГСИ РК

до 23.08.2018 г.

Производитель

Гарантия

24 мес

Межповерочный интервал

12 мес

Артикул

35855

Является модификацией КМ300 — компаратор -калибратор универсальный

Сертификат

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение калибратора-компаратора универсального КМ300КH

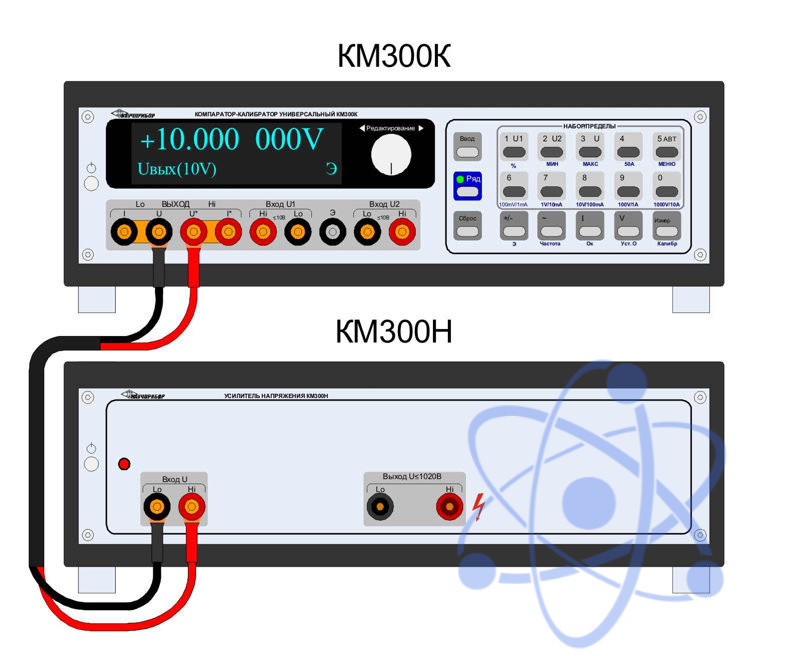

КМ300КH – модификация, состоящая из двух приборов КМ300К и КМ300H, выполняет следующие функции:

компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;
измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
воспроизведение напряжения постоянного тока от 10нВ до 1000В;
воспроизведение напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц.

Технические характеристики калибратора-компаратора универсального КМ300КH

Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность):
Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп)
Предел, Uп	1 год, (Тк ±1)°С
«10V»	0,0001 + 0,00001
«1V»	0,0001 + 0,00001
«100mV»	0,0002 + 0,00004
Предел допускаемой основной погрешности измерения напряжения постоянного тока:
Предел, Uп	Предел допускаемой основной погрешности,± (% от U + % от Uп) ¹⁾
Предел, Uп	24 часа, (Тк ±1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5) °С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085 + 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V» ²⁾	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V» ²⁾	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001
Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока:
Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп) ¹⁾
Предел, Uп	24 часа, (Тк ± 1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5)°С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085+ 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V»²⁾	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V»²⁾	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001
Предел допускаемой основной погрешности воспроизведения напряжения переменного тока:
Предел, Uп(диапазон U)	Частотный диапазон, Гц	Предел допускаемой основной погрешности за 1 год,± (% от U + % от Uп)¹⁾
Предел, Uп(диапазон U)	Частотный диапазон, Гц	(Тк ± 1) °С	(Тк ± 5) °С
«100mV»	10 - 1000	0,02 + 0,005	0,03 + 0,005
«1V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«10V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«100V»	10 - 1000	0,025 + 0,005	0,035 + 0,005
«700V»	10 - 1000	0,03 + 0,005	0,04 + 0,005
Предел допускаемой основной погрешности и выходные параметры воспроизведения силы постоянного тока:
Предел, Iп	Предел допускаемой основной погрешности, за 1 год ±(% от I + % от Iп)		Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
Предел, Iп	(Тк ± 1) °С	(Тк ± 5) °С	Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
«1mА»	0,0025+0,0005	0,0035+0,0005	до 2000	1 ГОм
«10mА»	0,0025+0,0005	0,0035+0,0005	до 200	100 МОм
«100mА»	0,0025+0,0005	0,0035+0,0005	до 20	10 МОм
«1А»	0,005+0,001	0,007+0,001	до 1	0,5 МОм
«10А»	0,008+0,002	0,012+0,002	до 0,1	20 кОм
«50А»¹⁾	0,035+0,004	0,05+0,004	до 0,02	2 кОм
Предел допускаемой основной погрешности компарирования сопротивлений:
Образцовый резистор, Rn,Ом	Измеряемый резистор, Rx,Ом	Устанавливаемый ток, А (напряжение, В)	Мощность рассеивания на резисторах, мВт	Предел компарирования	Предел допускаемой основной погрешности компарирования, %
0,001	0,0001	10	10	«100mV»	0,005
0,001	0,0001	3	1	«100mV»	0,015
0,001	0,001	10	100	«100mV»	0,0006
		7	50		0,00076
		5	25		0,001
		3	9		0,0015
		1	1		0,004
0,01	0,01	10	1000	«100mV»	0,00024
7		500	0,00026
5		250	0,00028
3		90	0,00033
1		10	0,0006
0,5		2,5	0,001
0,1	0,1	3	900	«1V»	0,00013
1		100	«100mV»	0,00024
0,7		50		0,00026
0,5		25		0,00028
0,3		9		0,00033
0,1		1		0,0006
1	1	1	1000	«1V»	0,0001
		0,7	500		0,00011
		0,5	250		0,00012
		0,3	90		0,00013
		0,1	10	«100mV»	0,00024
		0,07	5		0,00026
		0,01	0,1		0,0006
10	10	0,1	100	«1V»	0,0001
		0,07	50		0,00011
		0,05	25		0,00012
		0,03	9		0,00013
		0,01	1	«100mV»	0,00024
100	100	0,01	10	«1V»	0,0001
		0,007	5		0,00011
		0,005	3		0,00012
		0,001	0,1	«100mV»	0,00024
1000	1000	0,001	1	«1V»	0,00011
		(2)	1	«1V»	0,00011
		(10)	25	«10V»	0,00012
1·10⁴	1·10⁴	(20)	10	«10V»	0,00011
1·10⁴	1·10⁴	(10)	3	«10V»	0,00012
1·10⁵	1·10⁵	(20)	1	«10V»	0,00011
1·10⁴	1·10⁵	(10)	0,9	«10V»	0,0003
1·10⁴	1·10⁶	(10)	0,1	«10V»	0,0011
1·10⁴	1·10⁷	(10)	0,01	«10V»	0,01

Наименование	Количество
Калибратор-компаратор универсальный КМ300K	1
Калибратор-компаратор универсальный КМ300H	1
Кабель К1	2
Кабель RS485	1
Кабель синхронизации К3	1
Делитель 100:1 (10МОм/100 КОм)	1
Перемычка медная	4
Наконечник 8ИУСН.585.300-000	4
Наконечник 8ИУСН.585.300-010	2
Вставка плавкая ВП2Б -1В 0,5 А 250 В	2
Кабель USB A-B	1
Разъем DB9F	1
Шнур соединительный	2
Кабель К2	1
Кабель управления	1
Вставка плавкая ВП2Б -1В 1 А 250 В	2
Комплект проводов до 1000 В	1
