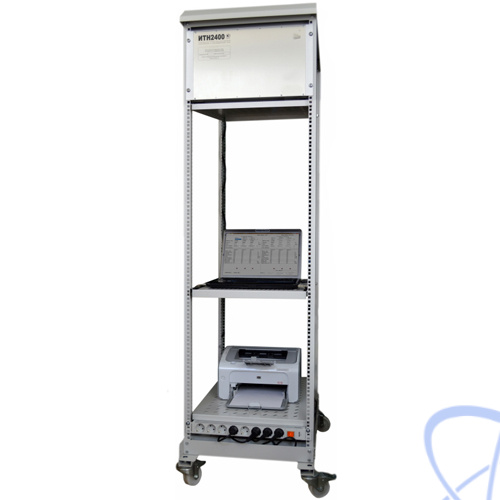

ИТН-2400 — источник тока и напряжения

Назначение источника тока и напряжения ИТН-2400:

Источник тока и напряжения ИТН-2400 предназначен для поверки, калибровки и ремонта преобразователей, лабораторных приборов (амперметров, вольтметров, ваттметров, фазометров), испытания оборудования.

Особенности источника тока и напряжения ИТН-2400:

6 каналов, каждый канал генерирует ток или напряжение синусоидальной формы в диапазоне частот 45 - 2500 Гц ±0,2 %;

Выходное напряжение 10 - 430 В ±0,2 %;

Выходной ток 5 мА - 10 А ±0,25 %;

Сдвиг фаз между каналами ±0,1 % 0..360º;

Выходная мощность канала 30 Вт.

Технические характеристики источника тока и напряжения ИТН-2400:

Параметр	Значение
Количество выходов	отдельные трёхфазные выходы для тока и напряжения
Сдвиг выходных фазных токов (напряжения)	на 120º (между собой)
Развязка трёхфазных выходов тока	гальванически развязаны от трёхфазных выходов напряжения
Диапазон выходных трёхфазных токов	от 0,005 до 10 А
Диапазон выходных трёхфазных напряжений	от 10 до 430 В
Выходная мощность в каждой из фаз выходного тока и напряжения	не ниже 25 Вт
Номинальные устанавливаемые значение частот для выходных токов и напряжений	от 50 до 2500 Гц
Форма кривой выходных токов и напряжений синусоидальная с коэффициентом нелинейных искажений	не более 1%
Диапазон изменения угла сдвига фаз между выходными токами и напряжениями	0..360º
Коэффициент небаланса междуфазных и фазных токов (напряжений)	не более 1%
Дискретность регулировки выходного тока и напряжения	0,05% от номинального значения
Дискретность регулировки угла сдвига фаз	не более 0,1 градуса
Порядок чередования фаз в цепях тока и напряжения	прямой
Нестабильность установленных выходных значений токов и напряжений в нормальных условиях применения	не превышает ±0,1% за 5 минут
Изменение выходных значений токов и напряжений	не превышает 0,01% при изменении напряжения сети на ±10%
Питание	от сети переменного тока напряжением (220±22) В частотой (50±5) Гц и содержанием гармоник до 5%
Потребляемая мощность	не превышает 800 Вт
Площадь, занимаемая ИТН-2400	0,4 м²
Масса	100 кг
Защита	в выходных цепях предусмотрена защита от коротких замыканий и обрывов одной или нескольких фаз тока и напряжения
Время наработки на отказ	не менее 20 000 часов
Срок службы	10 лет

№	Наименование	Количество
1	Источник тока и напряжения ИТН-2400	1
