TE1053 — декадный магазин индуктивности (1мГн - 10Гн)

Распечатать Сохранить в PDF Артикул: 32089

Производитель:
Time Electronics

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение декадного магазина индуктивности ТЕ1053:

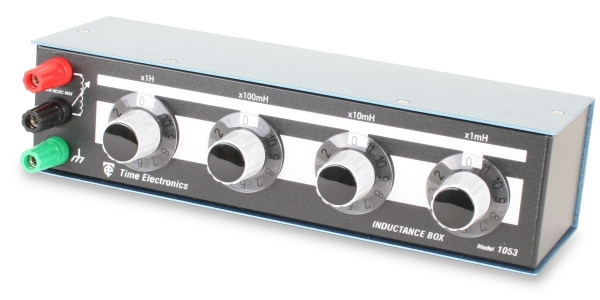

Модель Time Electronics 1053 представляет собой портативный декадный магазин индуктивности в прочном металлическом корпусе, предназначенный для использования в исследовательских и конструкторских лабораториях.

Описание декадного магазина индуктивности ТЕ1053

Индуктивность задается четырьмя подекадными поворотными ручками с четкими шкалами, перекрывающими диапазон 1 мГн ÷ 10 Гн.

Ферритовые сердечники высокой проницаемости со специальной намоткой, обеспечивают высокую стабильность и незначительное влияние на характеристики магазина от воздействие внешних электромагнитных полей. Катушки также имеют подстроечные контуры для выполнения калибровки магазина. Корпус модели TE1053 окрашен в голубой и черный цвета, на нем размещены 2 4мм терминала подключения и 1 терминал заземления.

Особенности декадного магазина индуктивности ТЕ1053:

диапазон индуктивности 1 мГн ÷ 10 Гн
погрешность 3%
полностью экранированный корпус
высокая стабильность и точность
прочная компактная конструкция

Технические характеристики декадного магазина индуктивности ТЕ1053:

Диапазон индуктивности

1 мГн ÷ 10 Гн

Погрешность

(на 1 кГц) ± 3%

Оконечное сопротивление

< 0,2 Ом

Оконечная индуктивность

< 1 мГн

Максимальный ток (подекадный)

1 мГн

30 мА

10 мГн

70 мА

100 мГн

100 мА

1 Гн

150 мА

Сопротивление (подекадное)

1 мГн

0,1 Ом

10 мГн

0,5 Ом

100 мГн

3,4 Ом

1 Гн

20,5 Ом

Типовая «добротность» (подекадная при 1 кГц)

1 мГн

10 мГн

175

100 мГн

280

1 Гн

250

Максимальное рабочее напряжение

250 В постоянного тока

Габаритные размеры

246 х 64 х 98 мм

Вес

0,8 кг

Рекомендуем посмотреть

Параметр	Значения
Диапазон индуктивности	1 мГн ÷ 10 Гн
Погрешность	(на 1 кГц) ± 3%
Оконечное сопротивление	< 0,2 Ом
Оконечная индуктивность	< 1 мГн
Максимальный ток (подекадный)	1 мГн	30 мА
	10 мГн	70 мА
	100 мГн	100 мА
	1 Гн	150 мА
Сопротивление (подекадное)	1 мГн	0,1 Ом
	10 мГн	0,5 Ом
	100 мГн	3,4 Ом
	1 Гн	20,5 Ом
Типовая «добротность» (подекадная при 1 кГц)	1 мГн	75
	10 мГн	175
	100 мГн	280
	1 Гн	250
Максимальное рабочее напряжение	250 В постоянного тока
Габаритные размеры	246 х 64 х 98 мм
Вес	0,8 кг
