СМС-25 — мера сопротивлений повышенной мощности многозначная

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

71978

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение меры сопротивлений повышенной мощности многозначной СМС-25:

Мера сопротивлений повышенной мощности многозначная СМС-25, предназначена для поверки измерителей типа РАТ, поверки и калибровки различных мостов постоянного тока и компараторов, для калибровки сопротивлений низших классов и т.д.

Мера сопротивлений повышенной мощности СМС-25 может применяться в качестве эталона 4-го разряда электрического сопротивления.

Мера сопротивлений повышенной мощности многозначная СМС-25 предназначена для воспроизведения электрического сопротивления постоянного и переменного тока.

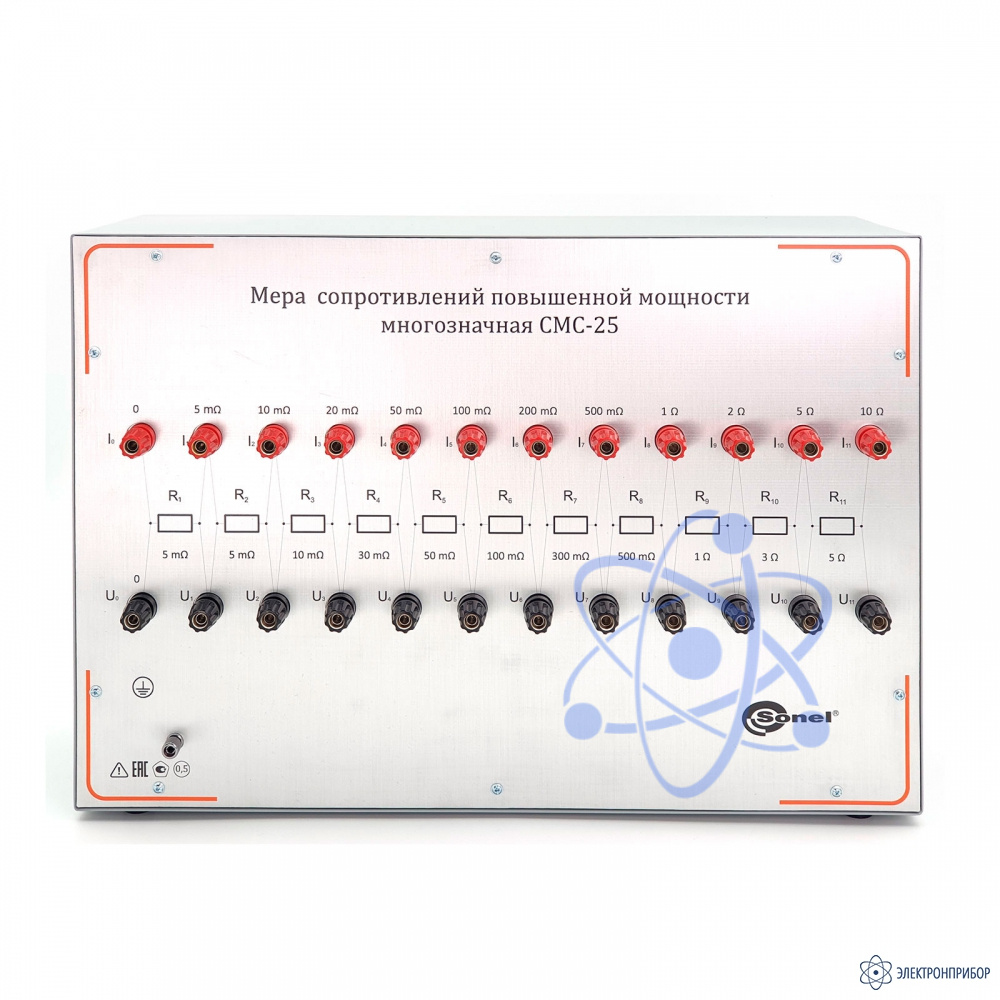

Мера представляет собой настольный лабораторный прибор, содержащий 11 резистивных элементов с номинальными значениями сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно.

Резистивные элементы изготовлены из манганина.

Технические характеристики меры сопротивлений повышенной мощности многозначной СМС-25:

Номинальные значения воспроизводимого электрического сопротивления R, Ом
Зажимы	I1	I2	I3	I4	I5	I6	I7	I8	I9	I10	I11
I0	0,005	0,01	0,02	0,05	0,1	0,2	0,5	1	2	5	10
I1	-	0,005	0,015	0,045	0,095	0,195	0,495	0,595	1,595	4,595	9,595
I2	-	-	0,01	0,04	0,09	0,19	0,49	0,99	1,99	4,99	9,99
I3	-	-	-	0,03	0,08	0,18	0,48	0,98	1,98	4,98	9,98
I4	-	-	-	-	0,05	0,15	0,45	0,95	1,95	4,95	9,95
I5	-	-	-	-	-	0,1	0,4	0,9	1,9	4,9	9,9
I6	-	-	-	-	-	-	0,3	0,8	1,8	4,8	9,8
I7	-	-	-	-	-	-	-	0,5	1,5	4,5	9,5
I8	-	-	-	-	-	-	-	-	1	4	9
I9	-	-	-	-	-	-	-	-	-	3	8
I10	-	-	-	-	-	-	-	-	-	-	5
Максимально допустимые значения параметров измерительного сигнала на измерительных разъёмах мер
Зажимы				Воспроизводимое сопротивление, Ом		Максимально допустимый ток, А		Максимально допустимое напряжение, В		Максимально допустимое значение мощности, Вт
I0 – I1				0,005		25		0,125		3,13
I0 – I2				0,01		25		0,25		6,25
I0 – I3				0,02		25		0,5		12,5
I0 – I4				0,05		25		1,25		31,25
I0 – I5				0,1		25		2,5		62,5
I0 – I6				0,2		25		5,0		125
I0 – I7				0,5		15,8		7,9		125
I0 – I8				1		11,2		11,2		125
I0 – I9				2		7,9		15,8		125
I0 – I10				5		5		25,0		125
I0 – I11				10		3,6		35,4		125
Диапазон воспроизводимого сопротивления R, Ом						от 0,005 до 10
Предел допускаемой абсолютной погрешности воспроизведения электрического сопротивления ΔR, Ом						± 0,005R_ВОСПР
Условия окружающей среды и другие технические данные
Напряжение питания переменного тока частотой 50/60 Гц, В						220/230 В
Потребляемый ток, А, не более						0,5
Габаритные размеры, мм, не более						500 х 350 х 170
Масса, кг, не более						12
Диапазон рабочих температур						10…30 °C
Влажность						25…80 %
Атмосферное давление						84…106,7 кПа
Диапазон температур при хранении в упаковке						5…40 °C и относительной влажности до 80% при 25 °C
Диапазон температур при хранении без упаковки						10…35 °C и относительной влажности до 80% при 35 °C
Сопротивление изоляции						не менее 100 МОм

№	Наименование	Количество
1	Мера сопротивлений повышенной мощности многозначная СМС-25	1
2	Кабель сетевой стандарта IEC	1
3	Методика поверки	1
4	Руководство по эксплуатации	1
5	Паспорт	1
