Оригинальный прибор
Назначение набора мер электрического сопротивления Н2-2:
Набор мер электрического сопротивления Н2-2 предназначен для хранения и передачи размера единицы сопротивления, а также для поверки и градуировки рабочих мер сопротивления и измерителей комплексного сопротивления, имеющих четырехпарную или пятизажимную схему подключения в диапазоне частот от постоянного тока до 10 МГц.

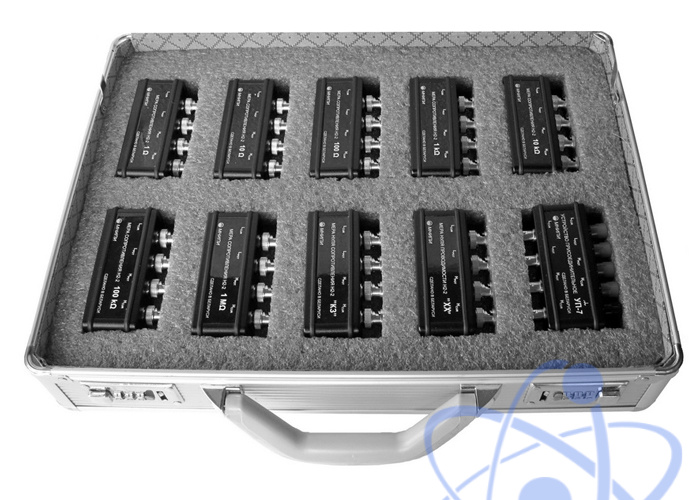

Каждая из мер сопротивления Н2-2 представляет собой прецизионный резистор, последовательно и параллельно которому подключены подгоночные резисторы, размещенные в алюминиевом корпусе. Меры имеют четырехполюсную схему подключения. Четыре разъема (вилки) типа BNC расположены на стенке корпуса. Расстояние между разъемами 22 мм. В мерах 100 кОм и 1 МОм имеется возможность подстройки значения постоянной времени меры с помощью подстроечного конденсатора.
