Назначение термобаракамеры СМ-70/150 ТХБ:
Термобарокамера СМ-70/150 ТХБ – специальная испытательная климатическая камера с возможностью понижения давления внутри рабочего объема до 5 мм рт.ст. и поддержания температуры от -70°С до +150°С.
В термобарокамере создается имитация условий, воздействующих на объект испытаний при его подъеме на высоту до 40 км, что нашло широкое их применение в авиакосмическом приборостроении, в частности при тестировании авиационных двигателей и электронных приборов.
Возможность создания низкого давления при одновременном поддержании температуры также используют при холодной обработке материалов, хранении медикаментов и химических составов.
Состав и материалы термобаракамеры СМ-70/150 ТХБ:

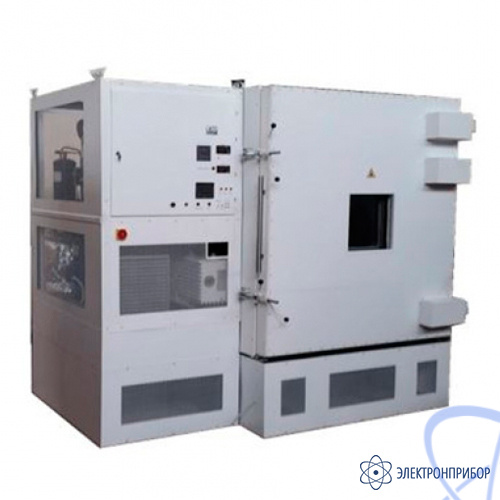

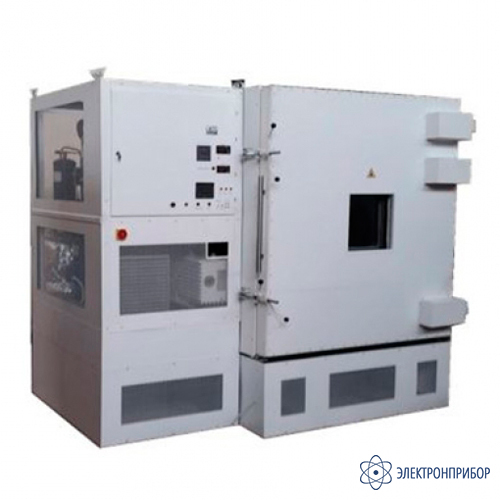

Термобарокамера поставляется в виде двух или трех блоков. Это, собственно, испытательная климатическая камера, агрегатный отсек и, в зависимости от рабочего объёма, несколько подставок для обеспечения более удобной работы. В агрегатном отсеке термобарокамеры расположены электронная система управления, каскадный холодильный агрегат, система откачки воздуха. Все узлы размещены на двух уровнях, доступ к ним возможен с трех сторон, что существенно облегчает техническое обслуживание.
Камеры объемом до 500 л поставляются в едином корпусе. Камеры 500 и более литров поставляются в виде двух отдельных узлов — рабочая камера (Р) и агрегатный отсек (А), что требует приезда специалиста от производителя для пуско-наладочных работ.
Испытательная климатическая камера представляет собой конструкцию из листового металла большой толщины, на внешней поверхности которой приварены ребра жесткости. Рабочее название этой конструкции — прочный корпус. Прочный корпус имеет два слоя теплоизоляции внешний дополнительный и внутренний основной. Внутри прочного корпуса размещается рабочий объем, изготовленный из нержавеющей стали.
Рабочий объем, изготовленный из нержавеющей стали.
Управление термобаракамеры СМ-70/150 ТХБ:
В базовом исполнении климатическая камера комплектуется контроллером МС 8.3 Контроллер имеет память ранее выставленных параметров, что облегчает использование испытательной камеры.
Объем рабочей камеры 80, 120, 250, 500, 1000 и 2000 л являются базовыми. По заданию возможно изготовление термобарокамеры в требуемых специальных габаритах.
Возможно изготовление оборудования с нижним пределом по давлению в 1 мм.рт.ст.
Термобарокамеры могут быть аттестованы территориальными органами Госстандарта РФ как испытательное оборудование.
Варианты исполнения термобаракамеры СМ-70/150 ТХБ:
- СМ-70/150-80 ТХБ — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л, потребляемая мощность: 9 кВт;
- СМ-70/150-120 ТХБ — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л, потребляемая мощность: 9 кВт;
- СМ-70/150-250 ТХБ — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л, потребляемая мощность: 9 кВт;
- СМ-70/150-500 ТХБ — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л, потребляемая мощность: 9 кВт;
- СМ-70/150-1000 ТХБ — размеры рабочей камеры (ШхВхГ): 900х1250х900 мм, объем: 1000 л, потребляемая мощность: 9 кВт.
- СМ-70/150-2000 ТХБ — размеры рабочей камеры (ШхВхГ): 1250х1400х1205 мм, объем: 2000 л, потребляемая мощность: 9 кВт.
