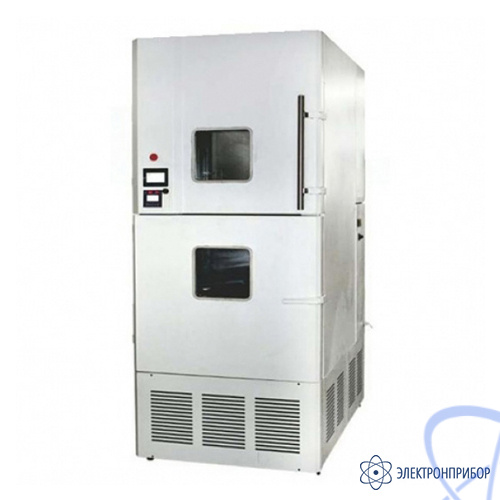

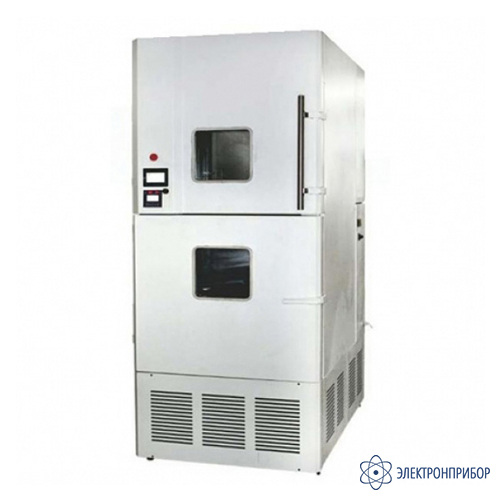

Назначение климатической камеры термошока (термоудара) СМ-70/100 ТШ:
Камеры термошока СМ-70/100 ТШ предназначены для испытаний образцов на термоудар - воздействие отрицательных и положительных температур путем их резкого перепада. Термошоковые камеры создают эффект термоудара - быстрое механическое перемещение испытуемого образца из одной зоны с пониженной температурой, в другую с повышенной. Быстрое перемещение образца из холодной зоны в горячую осуществляется за счет внутреннего лифта (гондолы). Скорость перемещения кабины из одной зоны в другую не более 10 секунд.
Камера универсальная - независимое, и совместное, управление отсеками камеры позволяют использовать камеру СМ-70/100 ТШ как камеру холода -70°С, камеру тепла +250°С, камеру ТХ тепло-холод, и конечно же, как камеру термоциклирования.
Эксплуатация климатической камеры термошока (термоудара) СМ-70/100 ТШ:
- Управление сенсорное, без механических элементов.
- Программный режим работы, 1000 программ, 1000 шагов, до 9999 циклов.
- Контроллер: интерфейс rs485, rs232, Ethernet с возможностью подключения в локальную сеть и сеть интернет. Программное обеспечение на русском языке.
- Смотровое окно, двухкамерный стеклопакет.
- Подсветка внутреннего объема, управляемая с операторской панели, с регулируемым таймером выключения от 1 до 99999 сек.
- Подсветка ЖК дисплея с функцией перехода в спящий режим через заданный период времени от 1 до 9999 мин.
- Архивация данных на usb накопитель, с регулировкой времени записи.
- Включение/выключение курсора на операторской панели.
- Внутренний объем выполнен из высококачественной нержавеющей стали AISI304.
- Внешние поверхности из сталь, окрашенная с двух сторон порошковой краской RAL9016.
- Тип датчика температуры ЧЭПТ-3-100П (от -80 до +200°С).
- Тип конвекции: высокопроизводительный вентилятор.
- Частота вращения не менее 1300 об./мин.
- Программирование максимальной температуры отключения.
- Пожарный датчик.
- Количество полок выполненных из нержавеющего профиля, регулируемых по высоте - 1 штука.
- Тип контроллера (с выходом на компьютер) МС-8.3.
- Хладагенты R507a, R23.
- Электропитание трехфазное 380±20 В, 50±0,5 Гц.
- Технологическое отверстие Ø 50 мм (Ø 100 мм под заказ) - 1 штука. Заглушки выполнены из жаростойкого стеклотекстолита.
- Звуковое оповещение в случае возникновения аварии.
Системы защиты климатической камеры термошока (термоудара) СМ-70/100 ТШ:
- Доступ ко всем уровням программирования камеры может быть закрыт кодом.
- По отдельному заказу устанавливается замок на дверь.
- Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания.
- Пускатели компрессоров дооснащены тепловой защитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке.
- Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз.
- Компрессора имеют датчики давления на низкое и высокое давление.
- Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом.
- При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10°С.
- Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит максимальную стабилизируемую температуру, повторное включение возможно только после вмешательства оператора.
- Концевые выключатели на каждой двери, для предотвращения травм и поломок лифтовой системы.
Состав и материалы климатической камеры термошока (термоудара) СМ-70/100 ТШ:
Камера термошока СМ-70/100 ТШ состоит из двух независимо управляющих камер расположенных друг над другом (Температурные режимы камер приведены в таблице технических характеристик) и могут использоваться, как для испытаний термоударом, так и по отдельности, что существенно расширяет возможности проведения испытаний с одной стороны, и экономит место в лаборатории, и средства на приобретение различных климатических камер, с другой.
Модернизированные камеры нового поколения СМ-70/100 ТШ обладают:
- Новым программным обеспечением, позволяющим значительно улучшить точность поддерживаемых характеристик (см. техническую таблицу).
- Возможностью управлять камерой посредством только цветной сенсорной панели(без механических элементов), одновременно отображающей в графическом и аналитическом виде результаты производимых испытаний.
- Холодильный агрегат собран с использованием агрегатов и комплектующих ведущих производителей.
- Нержавеющая сталь марки AISI 304, отличающаяся низкими коррозийными свойствами и высокопрочными механическими характеристиками при значительных температурных колебаниях.
- Использование современного контроллера МС-8 дает возможность дистанционного управления камерой и получение отчетов произведенных испытаний из любого места нахождения оператора путем подключения удаленного доступа компьютера через интернет.
- Современная система управления, обеспечивает высокую точность испытаний, надежность, и помехоустойчивость. Наличие памяти ранее выставленных параметров облегчает менять программу испытаний.
- Имеется возможность проводить испытания в циклическом режиме.
- В рабочем объеме находится высокопроизводительный вентилятор, что обеспечивает минимальный градиент, при условии плотной загрузки образцами.
- За счет применения фирменного управляющего алгоритма, увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума.
И горячий, и холодный отсек камеры термошока оснащены стеклопакетами, для визуального контроля за образцами, а так же отсеки оснащены технологическими отверстиями для ввода дополнительных кабелей и датчиков.
Управление климатической камеры термошока (термоудара) СМ-70/100 ТШ:
На базе контроллера МС-8(МЗТА).
Независимое и совместное управление отсеками камеры позволяют использовать камеру термоудара, как камеру холода -70°С, камеру тепла +250°С, камеру ТХ тепло-холод, и конечно же, как камеры термоциклирования.
Управление режимами камеры происходит как с операторской панели распложенной на корпусе камеры, так и с персонального компьютера через специальный интерфейс.
Аттестация климатической камеры термошока (термоудара) СМ-70/100 ТШ:
Камеры могут быть аттестованы территориальными органами Госстандарта РФ как испытательное оборудование на месте расположения производства: первичная аттестация для климатических испытаний образцов промышленной продукции и аттестация по ГОСТ РВ 0008-002-2013.
Варианты исполнения климатической камеры термошока (термоудара) СМ-70/100 ТШ:
- СМ-70/100-80 ТШ — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л;
- СМ-70/100-120 ТШ — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л;
- СМ-70/100-250 ТШ — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л;
- СМ-70/100-500 ТШ — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л.
