Назначение испытательной климатической камеры Тепло-Холод СМ-30/100 ТХ:
Климатическая камера «Тепло-Холод» СМ-30/100 ТХ предназначена для проведения исследований как при отрицательных, так и при положительных температурах. Камеры «Тепло-Холод» в основном применяются для контроля качества изделий и узлов в радиоэлектронной, упаковочной, фармацевтической промышленности, для проведения исследований при пониженных температурах до -30 °С (однокаскадный холодильный агрегат), в диапазоне положительных температур до +100 °С.
Состав и материалы испытательной климатической камеры Тепло-Холод СМ-30/100 ТХ:

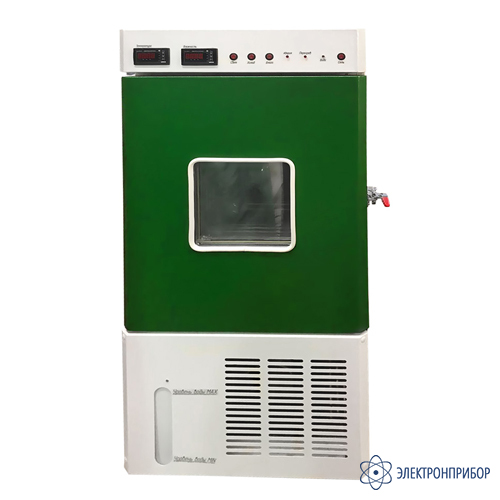

- Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции. Каркас выполнен из профильной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из зеркальной нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно со стеклопакетом для визуального наблюдения за испытательным процессом. Окно камеры изготовлено из закаленного стеклопакета.
- Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской. Корпус - RAL 9016 (белый), дверь - RAL 6035 (зеленый).
- В составе камеры присутствует холодильный агрегат.
- Камера оснащена современной системой управления, что обеспечивает высокую точность испытаний, надежность, и помехоустойчивость, имеет память ранее выставленных параметров, что облегчает ее использование. Опционально можно установить контроллер, который обеспечивает возможность подключения Камеры к компьютеру для регистрации процесса испытаний. Также камера оснащена монитором, что позволяет визуально наблюдать за температурой и временем процесса. Есть возможность организовывать циклические испытания.
- В рабочем объеме присутствует высокопроизводительный тангенциальный вентилятор фирмы «EBM» (Германия), что обеспечивает минимальный градиент, при условии плотной загрузки образцами.
- Увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.
Безопасность испытательной климатической камеры Тепло-Холод СМ-30/100 ТХ:
- Контроллер обеспечивает бесперебойную работу по поддержанию заданной температуры.
- Усиленный слой теплоизоляции позволяет наружным поверхностям не нагреваться до опасного уровня.
- Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит +100 °С, повторное включение возможно только после вмешательства оператора.
- По отдельному заказу устанавливается замок на дверь.
- Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания.
- Пускатели компрессоров дооснащены тепловой защитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке.
- Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз.
- Компрессор имеет датчик низкого и высокого давления.
- Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом.
- При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10 °С.
При работе на отрицательные температуры, камера остановится по «АВАРИЯ», если температура в рабочем объеме будет выше 50 °С.
Возможна установка пользовательских датчиков «АВАРИЯ», реагирующих на изменение параметров исследуемых объектов.
Эксплуатация испытательной климатической камеры Тепло-Холод СМ-30/100 ТХ:
- Условия окружения: температура окружающего воздуха от +15 °С до +35 °С, относительная влажность – до 80% при температуре плюс 25 °С, атмосферное давление: от 84 до 106 кПа.
- Климатические камеры должны выдерживать непрерывную работу:
- при максимальной низкой температуре не менее 24 часов;
- при максимально высокой температуре не менее 1000 часов. - Испытательная камера СМ-30/100-1000 ТХ поставляется в виде самой рабочей камеры и агрегатного отсека, требует сборки и наладочных работ, остальные исполнения камеры поставляются в едином корпусе, полностью готова к использованию и не требует сборки и наладочных работ.
- Температура нагрева в нормальном режиме наружных поверхностей не более 45 °С.
- Современная система управления обеспечивает высокую точность испытаний, надежность, и помехоустойчивость. Также камера оснащена монитором, что позволяет визуально наблюдать за температурой.
- Плановый срок службы 10 лет.
- Срок изготовления – 45 рабочих дней.
Варианты исполнения испытательной климатической камеры Тепло-Холод СМ-30/100 ТХ:
- СМ-30/100-80 ТХ — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л, потребляемая мощность: 2 кВт;
- СМ-30/100-120 ТХ — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л, потребляемая мощность: 2,5 кВт;
- СМ-30/100-250 ТХ — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л, потребляемая мощность: 3 кВт;
- СМ-30/100-500 ТХ — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л, потребляемая мощность: 3,5 кВт;
- СМ-30/100-1000 ТХ — размеры рабочей камеры (ШхВхГ): 900х1250х900 мм, объем: 1000 л, потребляемая мощность: 4,5 кВт.
