Назначение виброкалибратора многочастотного ВК 16/160:
Виброкалибратор многочастотный ВК 16/160 предназначен для воспроизведения величины виброускорения с заданными частотами и амплитудами для калибровки и поверки виброизмерительной аппаратуры и ее компонентов; проверки работоспособности виброизмерительной аппаратуры в лабораторных и полевых условиях.
Калибратор ВК 16/160 имеет два режима воспроизведения колебаний:
- Режим «16 Гц»: частота колебаний 15,92 Гц; СКЗ виброускорения 1м/с2;
- Режим «160 Гц»: частота колебаний 159,2 Гц; СКЗ виброускорения 10 м/с2.
Описание виброкалибратора многочастотного ВК 16/160:

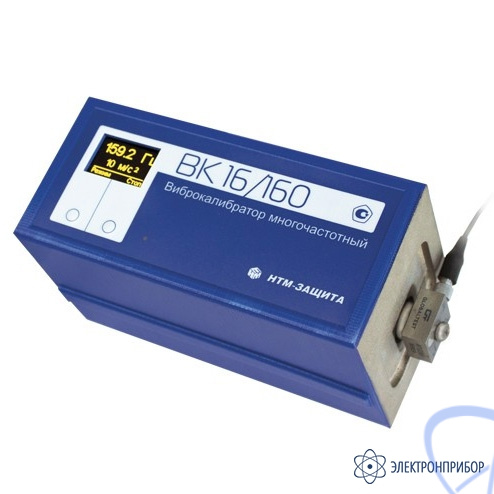

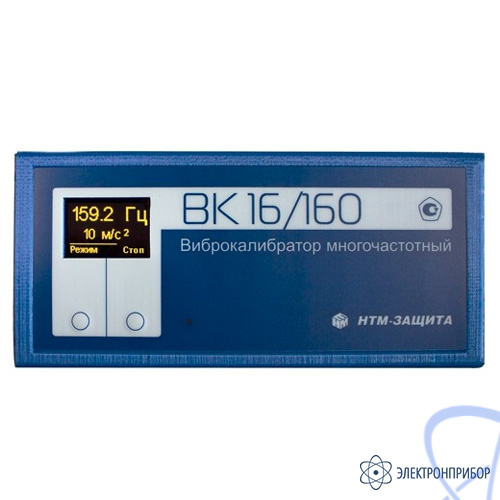

Калибратор ВК 16/160 выполнен в виде портативного прибора в пластиковом корпусе. На шасси калибратора размещены возбудитель колебаний, плата управления и аккумуляторы питания. На передней стенке расположен выход вибростола для подсоединения вибропреобразователей. На верхней панели пластикового корпуса расположены кнопки управления, цифровой OLED индикатор для отображения информации о работе калибратора и светодиод контроля зарядки аккумуляторов. На задней стенке расположены разъемы для подключения сетевого адаптера и кабеля технологического контроля при производствекалибратора.
Встроенное программное обеспечение обеспечивает следующие сервисные функции:
- Индикацию установленного режима работы калибратора, назначения кнопок управления для текущего состояния калибратора;
- Контроль напряжения на аккумуляторах и автоматическое выключение воспроизведения колебаний через заданное время для экономии их заряда.
Требования проверки работоспособности измерительного тракта виброметра как до, так и после проведения измерений с целью оценки воздействия вибрации на человека с помощью вибрационного калибратора (эталонного источника вибрации) содержатся в стандартах ГОСТ 31192.2–2005, ГОСТ 31319–2006, МУК 4.3.3221-14, аттестованных МИ.
Доводим до Вашего сведения, что «разъяснения» некоторых изготовителей о непригодности калибраторов ВК 16/160 для выпускаемых ими приборов - не соответствуют действительности. Единственным ограничением (как и для всех виброкалибраторов) является максимальная масса акселерометра или вибропреобразователя. По этому параметру ВК 16/160 имеет кратный запас для акселерометров, применяемых при измерений вибрации, воздействующей на человека.
Выпуск ВК 16/160 вызван необходимостью создания устройства, полностью соответствующего требованиям стандарта ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений».
Требования Приложения А (обязательное) ГОСТ ИСО 8041 к калибраторам и характеристики выпускаемых устройств по данным описаний типа СИ.
| Характеристика | Значение | |||||
| ГОСТ ИСО 804 | АТ01м | КВ 160 | ВК 16/160 | SV 110 | ||
| Наименование | Калибратор | да | нет | да | да | |
| СКЗ виброускорения воспроизводимых колебаний, м/с2 |
для локальной вибрации | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| для общей вибрации | 1,00 | нет | нет | 1,00 | 1,00 | |
| Предел допускаемой основной относительной погрешности СКЗ виброускорения, % | 3 | 2 | 2 | 2 | 3 | |
| Частота воспроизводимых колебаний |
для локальной вибрации | 159,2 или 79,58 | 159,2 | 159,2 | 159,2 | 159,2 |
| для общей вибрации | 15,92 | нет | нет | 15,92 | нет | |
| Предел допускаемой относительной погрешности частоты, % | 0,5 | 1 | 0,5 | 0,5 | 0,5 | |
| Относительный коэффициент поперечного движения вибростола, % не более | 10 | 5 | не указан |
5 | 10 | |
| Коэффициент гармоник воспроизводимых колебаний %, не более | 5 | 3 | 3 | 3 | 3 | |
