Калибраторы температуры серии КТ-6 предназначены для воспроизведения температуры в диапазоне от -50 до +850°С и измерения электрических сигналов: активного сопротивления, напряжения и силы постоянного тока. КТ-6 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.

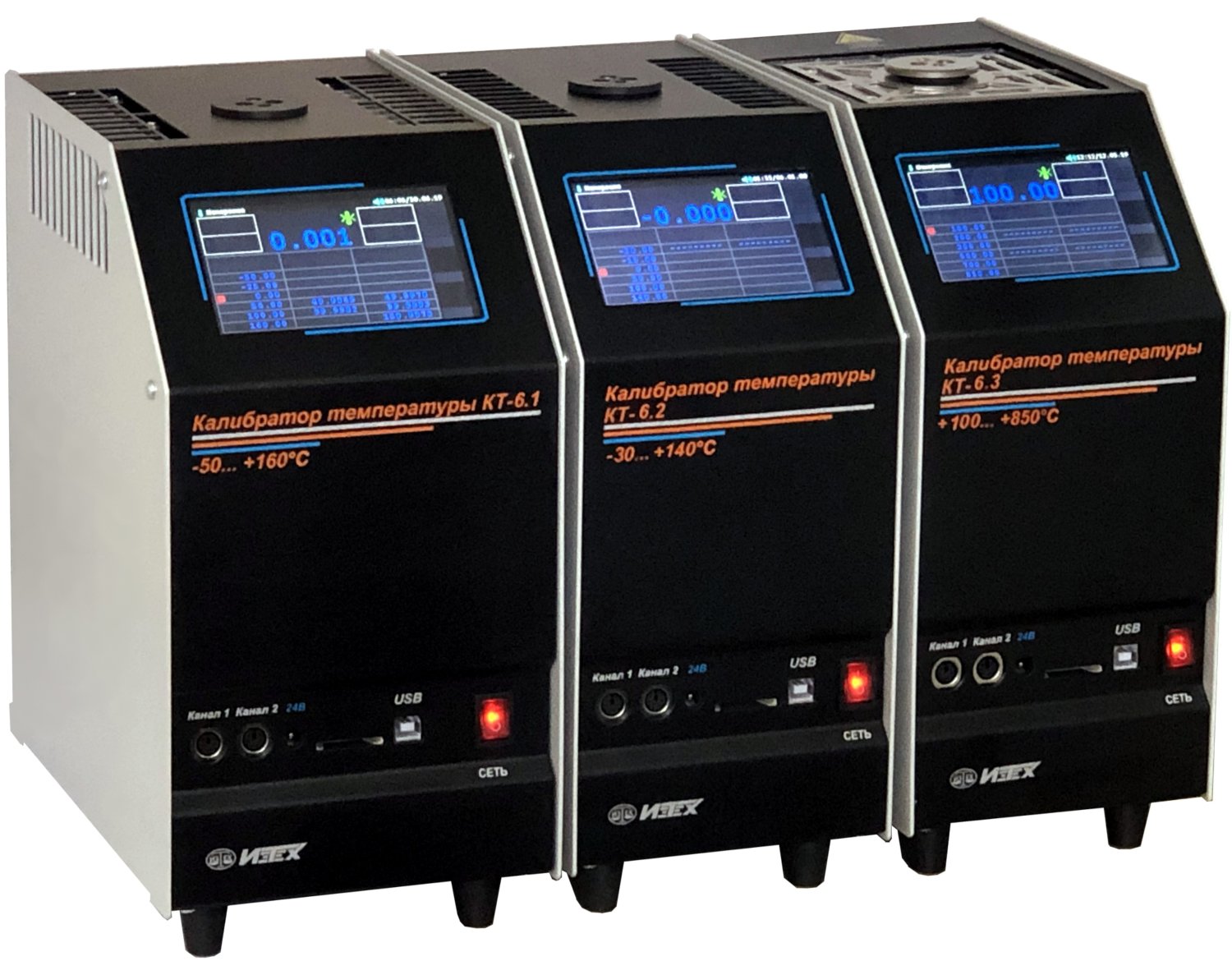

Калибраторы выпускаются в следующих модификациях: КТ-6.1 с диапазоном воспроизводимых температур от -50 до +160°С, КТ-6.2 с диапазоном воспроизводимых температур от -30 до +140°С и КТ-6.3 с диапазоном воспроизводимых температур от +100 до +850°С.
В калибраторах КТ-6 предусмотрена возможность замены вставок пользователем. Вставка может представлять собой металлический блок сравнения с каналами (отверстиями) различных диаметров или модель абсолютно черного тела (АЧТ). Вставка в виде металлического блока сравнения состоит из самого металлического блока сравнения и теплоизолирующей пробки (КТ-6.1, КТ-6.2) или нескольких тепловых экранов (КТ-6.3). Максимальное количество каналов во вставке – 3, максимальный диаметр канала – 13 мм. Вставка в виде модели абсолютно черного тела (АЧТ) предназначена для работы с калибраторами модификаций КТ-6.1, КТ-6.2 и используется в качестве излучателя радиационной температуры.
Калибраторы серии КТ-6 могут применяться в качестве рабочего эталона единицы температуры по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры»:
- 2го разряда в области отрицательных температур в качестве меры температуры с использованием металлического блока сравнения;
- 3го разряда в области положительных температур в качестве меры температуры с использованием металлического блока сравнения;
- 2го разряда в качестве излучателя радиационной температуры с использованием вставки в виде модели абсолютно черного тела (АЧТ).
Основными узлами калибраторов являются: эталонный термопреобразователь, прецизионный измеритель/регулятор температуры, холодильная установка (КТ-6.1, КТ-6.2) и металлический блок сравнения с каналами для установки поверяемых термопреобразователей (или вставка АЧТ). Эталонный термопреобразователь предназначен для измерения температуры вставки (металлического блока сравнения или АЧТ). По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка (КТ-6.1, КТ-6.2) сделана на термоэлектрических элементах Пельтье.
При использовании металлического блока сравнения в приборах реализуется метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термопреобразователем. Металлический блок сравнения обеспечивает хорошую тепловую связь между поверяемыми термопреобразователями и внутренним эталонным термопреобразователем. При использовании вставки АЧТ радиационная температура будет соответствовать температуре эталонного термопреобразователя.
Калибраторы температуры серии КТ-6 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный двухканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.
На дисплее КТ-6 отображаются: текущая температура; текущая температура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, выделяемая в элементах Пельтье или в нагревателях; скорость нагрева (охлаждения); количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее калибраторов также могут отображаться графики хода температуры и измеряемых прецизионным измерителем величин.
Установка температур поддержания (уставок) и режимы работы задаются при помощи сенсорного дисплея. Всеми модификациями КТ-6 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки. Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт USB.
Калибраторы температуры КТ-6 имеют шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01 °С. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-6 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-6 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске калибратора отображаются на его дисплее.
При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.
