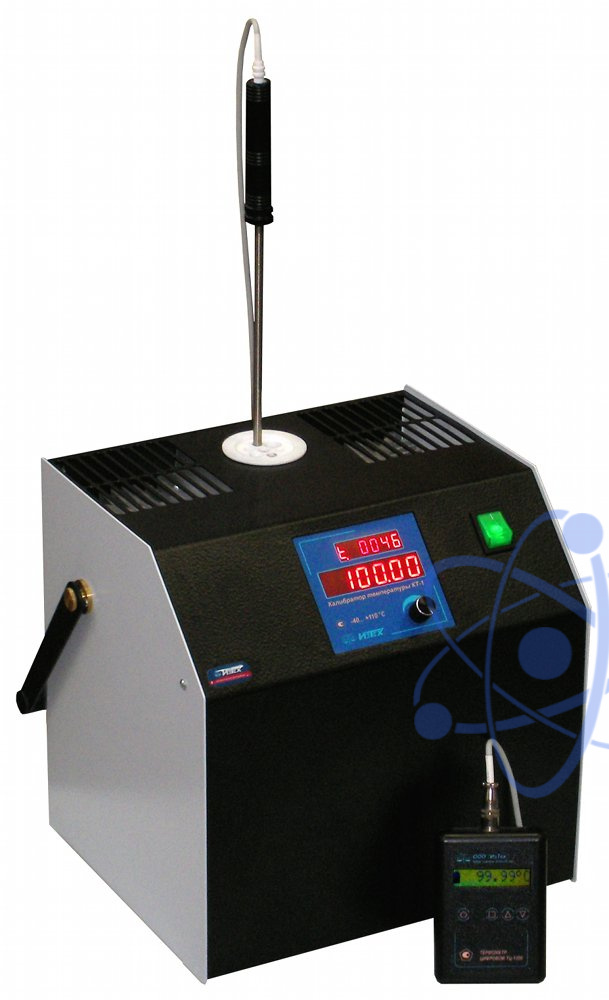

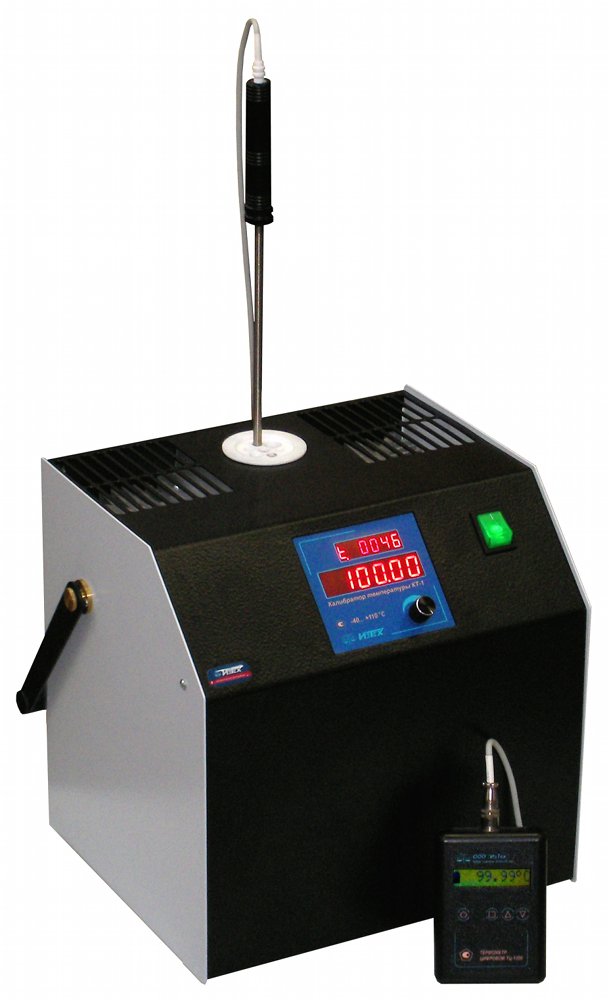

Калибратор температуры КТ-1 предназначен для воспроизведения температуры в диапазонах -40...+150°С. КТ-1 используется в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-1 удовлетворяет требованиям к эталонам 3го разряда по приказу Росстандарта №3253 от 23.12.2022.
Калибратор температуры КТ-1 полностью удовлетворяет требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики прибора позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция КТ-1 позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибратора. Совместно с калибратором КТ-1 при проведении поверки или калибровки термометров сопротивления, термоэлектрических преобразователей рекомендуется использовать один из многоканальных прецизионных измерителей температуры: МИТ 8.10М, МИТ 8.10М1, МИТ 8.15, МИТ 8.30, т.к. эти приборы имеют высокую точность измерений, возможность работы с любыми типами ТС и ТП, а также возможность компенсации холодного спая ТП. Для автоматизации поверки ТС совместно с калибратором температуры КТ-1 и многоканальным прецизионным измерителем температуры МИТ 8 можно использовать программу АРМП-1 – «Автоматизированное рабочее место поверителя».
В приборе реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основными узлами калибратора являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторе КТ-1 сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье воздушное.
В КТ-1 предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического (алюминиевого) блока и фторопластовой теплоизолирующей пробки. Максимальное количество каналов во вставке – 6, максимальный диаметр каналов – 13 мм.
Калибратор снабжен последовательным интерфейсом RS-232C, который предназначен для настройки КТ-1, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать приборы для точного воспроизведения заданной температуры.
Установка температуры поддержания (уставки) в КТ-1 осуществляется при помощи ручки управления. В калибраторе КТ-1 уставка задается с точностью 0.01°С.
Дисплей в КТ-1 – светодиодный. На дисплее КТ-1 отображаются: текущая температура, уставка и время с момента выхода калибратора на уставку.
